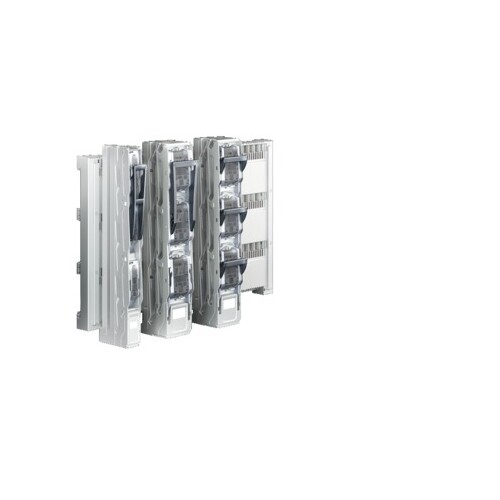

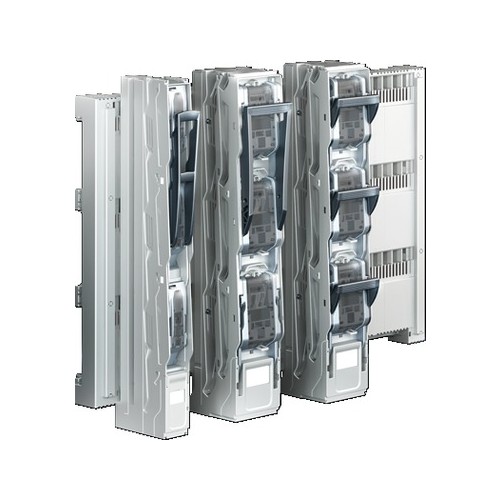

9677340 Rittal SV NH SI LASTSCHALTLEISTE (DOPPEL) GR.3

24060275
1442651
1 Stk
4028177705579
4028177903395
EU
85365080
SV NH-Sicherungs-Lastschaltleiste, Gr. 3, 1250 A, 690 V, 3-polig, Doppelleiste, Bolzen M12, 185 mm, für Stromwandler-Einbau
Anmerkungen zur LIMMERT-KI

Die Rittal SV NH SI Lastschaltleiste (Doppel) Gr. 3 ist eine hochleistungsfähige, 3-polige Schaltlösung, die für Schienensysteme mit einem Mittenabstand von 185 mm konzipiert ist. Hergestellt aus hochwertigem Polyamid und mit einem Brandverhalten gemäß UL 94-V0, bietet diese Lastschaltleiste eine Bemessungsbetriebsspannung von 690 V und einen maximalen Betriebsstrom von 1250 A. Die Kontaktbahnen bestehen aus partiell versilbertem Hartkupfer, was die Effizienz und Langlebigkeit erhöht. Mit einem Anschluss für Rundleiterquerschnitte von 6 bis 240 mm² und einem kompakten Design von 200 mm Breite und 670 mm Höhe ist sie ideal für den Einsatz in anspruchsvollen elektrischen Anwendungen. Die Doppelleiste ermöglicht eine flexible Installation, während die Konformität zu internationalen Normen für Sicherheit und Leistung sorgt.

Produktinfos

Ausführung: 3-polig schaltbar
Material: Polyamid
Brandverhalten: UL 94-V0
Kontaktbahnen: partiell versilbertes Hartkupfer
Farbe Chassis: RAL 7035
Farbe Deckel: RAL 7001
Farbe Griff: RAL 7016
NH-Größe: 3
Schienensystem Mittenabstand: 185 mm
Leitungsabgang: unten
Anschlussart (elektrisch): Bolzen M12
Anzahl Pole: 3-polig
Bemessungsbetriebsspannung: 690 V, 3~
Bemessungsbetriebsstrom max.: 1250 A
Prüfgrundlage: IEC/DIN EN 60 947-3, DIN EN 60 269-2
Für Wandlereinbau: Ja
Breite: 200 mm
Höhe: 670 mm
Anschluss für Rundleiterquerschnitte: 6 - 240 mm²
Passend für Sammelschienen Höhe: 10 mm
Doppelleiste: Ja
Preisanzeige nur nach Anmeldung
B

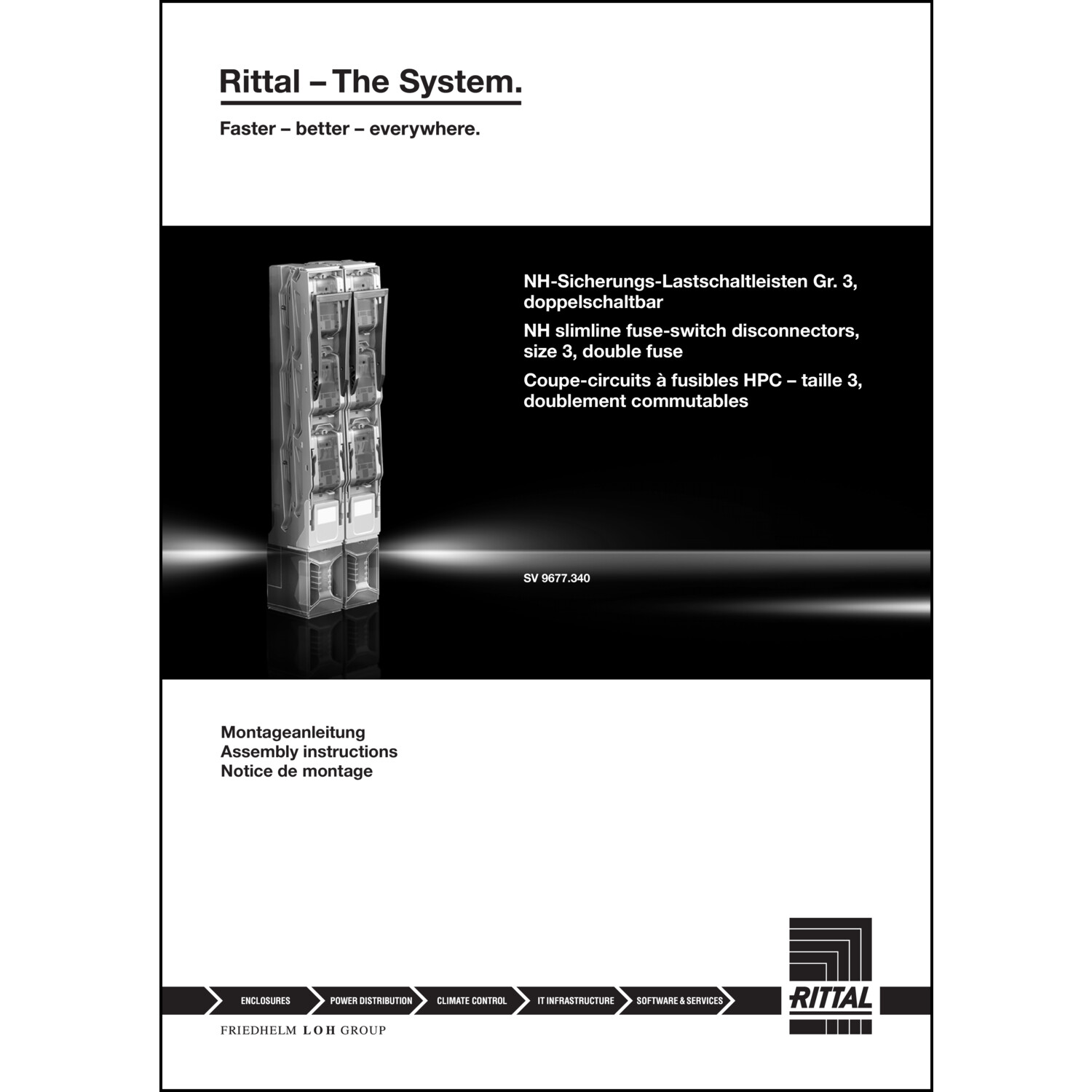

    Katalogseiten

    Produktinfos

    Baugröße des Sicherungseinsatzes: NH00
    Polzahl: 3
    Ausführung: Sicherungslasttrenner
    Bemessungsdauerstrom Iu: 1250 A
    Schienenmittenabstand 40 mm: CAA017
    Schienenmittenabstand 50 mm: CAA017
    Schienenmittenabstand 60 mm: CAA017
    Schienenmittenabstand 100 mm: CAA017
    Schienenmittenabstand 185 mm: CAA016
    Anschlussart Hauptstromkreis: Bolzenanschluss
    Weitere Details
    Max. Bemessungsbetriebsspannung Ue bei AC: 690 V
    Bedingter Bemessungskurzschlussstrom Iq: 1 kA
    Doppelt unterbrechend: CAA017
