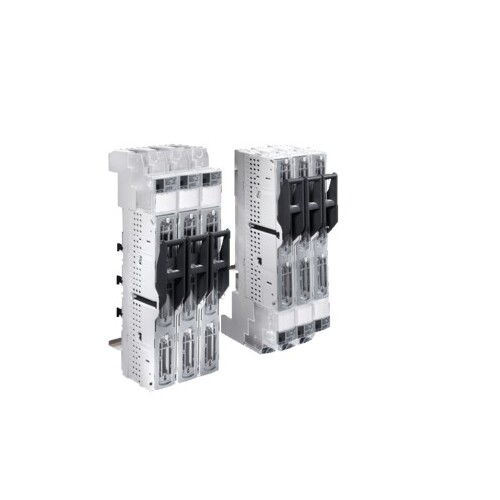

9346030 RITTAL NH-Sicherungs-Last- schaltleiste 160A 3pol.100mm Mittenabsta

20028603
5989928
1 Stk
4028177628779
4028177899124
DE
85365080
SV NH-Sicherungs-Lastschaltleiste, Gr. 00, 160 A, 690 V, 3-polig, Schraube M8, 100 mm
Anmerkungen zur LIMMERT-KI

Die RITTAL NH-Sicherungs-Lastschaltleiste SV 9346.030 ist eine hochleistungsfähige Lösung für industrielle Anwendungen mit einem Bemessungsbetriebsstrom von bis zu 160 A und einer Bemessungsbetriebsspannung von 690 V. Diese 3-polige Lastschaltleiste ist aus glasfaserverstärktem Polyamid gefertigt und bietet eine hohe Beständigkeit gemäß UL 94-V0. Mit einem Mittenabstand von 100 mm und der Möglichkeit, Rundleiterquerschnitte von 2,5 bis 95 mm² anzuschließen, ist sie äußerst vielseitig. Die Schutzart IP3x gewährleistet Sicherheit im Bedienbereich, während die versilberten Hartkupferkontaktbahnen für eine zuverlässige elektrische Verbindung sorgen. Diese Lastschaltleiste ist ideal für den Einsatz in Schienensystemen und bietet eine robuste Lösung für den sicheren Betrieb von elektrischen Anlagen.

Produktinfos

Material: Glasfaserverstärktes Polyamid
Brandverhalten: UL 94-V0
Kontaktbahnen: versilbertes Hartkupfer
Farbe Chassis: RAL 7035
Farbe Deckel: RAL 7001
Farbe Griff: RAL 7016
Mittenabstand: 100 mm
Leitungsabgang: oben/unten
Anschlussart: Schraube M8
Bemessungsbetriebsstrom: 160 A
NH-Größe: 00
Bemessungsbetriebsspannung: 690 V, 3~
Anzahl Pole: 3-polig
Abmessung Breite: 50 mm
Abmessung Höhe: 400 mm
Rundleiterquerschnitt: 2,5 ‐ 95 mm²
Passend für Sammelschienen Höhe: 5, 10 mm
Bemessungsisolationsspannung: 1000 V
Bemessungsstoßspannungsfestigkeit: 8 kV
Bemessungsfrequenz: 50 / 60 Hz
Bedingter Bemessungskurzschlussstrom: 100 kA
Schutzart: IP3x
Gebrauchskategorie: AC-23B / AC-22B
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Katalogseiten

    Produktinfos

    Baugröße des Sicherungseinsatzes: NH00
    Polzahl: 3
    Ausführung: Sicherungslasttrenner
    Bemessungsdauerstrom Iu: 160 A
    Schienenmittenabstand 40 mm: CAA017
    Schienenmittenabstand 50 mm: CAA017
    Schienenmittenabstand 60 mm: CAA017
    Schienenmittenabstand 100 mm: CAA016
    Schienenmittenabstand 185 mm: CAA017
    Anschlussart Hauptstromkreis: Schraubanschluss
    Weitere Details
    Max. Bemessungsbetriebsspannung Ue bei AC: 690 V
    Bedingter Bemessungskurzschlussstrom Iq: 0 kA
    Doppelt unterbrechend: CAA017
