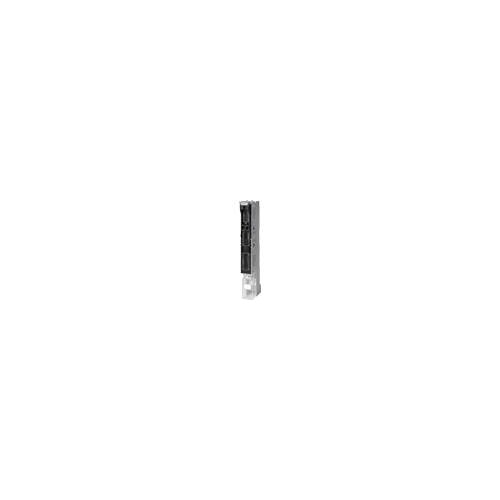

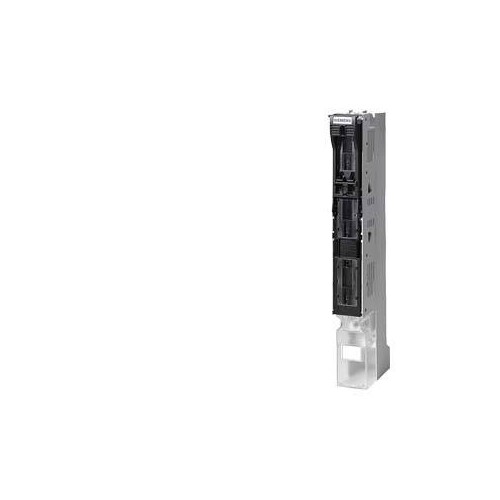

3NJ4103-3BR02 Siemens Sicherungslasttrennleiste 3pol., Gr.00

24858009
5160248
1 Stk
4011209652323
DE
85369095
3NJ4103-3BR02
beantwortete(n) Fragen weitere Varianten
Sicherungslasttrennleiste 3-polig schaltbar, Gr. 00 I=160A, U=690V Rahmenklemme bis 70mm2 Die Sicherungslasttrennschalter 3NJ4 für die Niederspannungsverteilung. Die 1- bzw. 3-polig schaltbaren Sicherungslasttrennschalter 3NJ4 sind in Niederspannungsverteilern, Netz- und Transformatorenstationen und Kabelverteilerschränken einsetzbar. Die Siemens Sicherungslasttrennschalter 3NJ4 zeichnen sich vor allem aus durch: 1. Erfüllung der Bestimmungen IEC/EN 60439-1 und IEC/EN 60947-3. 2. Spannungsebenen bis AC 690 V. 3. Parkstellung für Wartungsarbeiten. 4. Vertikale und horizontale Einbaulage. 5. Klimafestigkeit. 6. Schutzart IP30 bei geschlossenen, IP10 bei geöffneten Griffeinsätzen.
Anmerkungen zur LIMMERT-KI

Die Siemens Sicherungslasttrennleiste 3NJ4103-3BR02 ist ein 3-poliger, schaltbarer Sicherungslasttrennschalter der Baugröße 00 mit einem Bemessungsstrom von 160A und einer maximalen Betriebsspannung von 690V. Sie ist für den Einsatz in Sammelschienensystemen mit einem Schienenmittenabstand von 100 mm konzipiert und bietet eine hohe Isolationsspannung von 800V. Mit einer kompakten Bauform (410 mm hoch, 49,8 mm breit, 121 mm tief) und einem Gewicht von nur 1,12 kg eignet sich dieses Gerät ideal für die Niederspannungsverteilung in industriellen Anwendungen. Die Schutzart IP30 gewährleistet einen zuverlässigen Betrieb unter verschiedenen Umgebungsbedingungen, wobei die Temperaturspanne von -25 °C bis 55 °C reicht. Diese Sicherungslasttrennleiste erfüllt die Anforderungen der Normen IEC/EN 60439-1 und IEC/EN 60947-3 und ist somit eine sichere Wahl für Ihre elektrischen Systeme.

Produktinfos

Polzahl: 3
Bauart des Geräts: für Sammelschienensystem 100 mm
Baugröße des Sicherungseinsatzes: NH000, NH00
Sicherungssystem: NH-Sicherung
Isolationsspannung: 800 V
Betriebsspannung DC: 440 V
Schutzart IP: IP30
Verlustleistung je Pol: 6 W
Betriebsstrom bei 35 °C: 160 A
Höhe: 410 mm
Breite: 49,8 mm
Tiefe: 121 mm
Nettogewicht: 1,12 kg
Umgebungstemperatur minimal: -25 °C
Umgebungstemperatur maximal: 55 °C
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Baugröße des Sicherungseinsatzes: NH000, NH00
    Polzahl: 3
    Ausführung: Sicherungslasttrennschalter
    Bemessungsdauerstrom Iu: 160 A
    Schienenmittenabstand 40 mm: Nein
    Schienenmittenabstand 50 mm: Nein
    Schienenmittenabstand 60 mm: Nein
    Schienenmittenabstand 100 mm: Ja
    Schienenmittenabstand 185 mm: Nein
    Weitere Details
    Max. Bemessungsbetriebsspannung Ue bei AC: 690 V
    Bedingter Bemessungskurzschlussstrom Iq: 1 kA
    Doppelt unterbrechend: Nein
