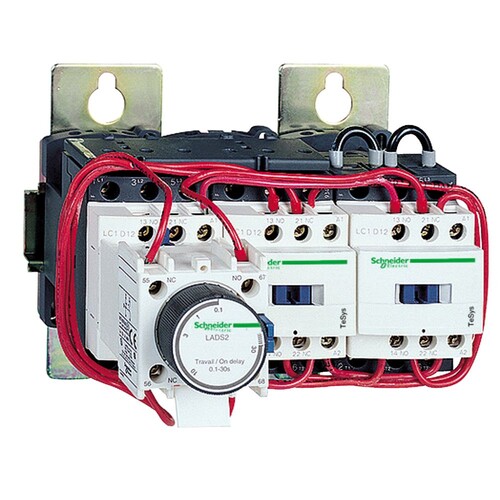

LC3D150P7 Schneider E. STERN/D ECK ANL 132KW/150A 230VAC

LC3D150P7 Schneider E. STERN/D ECK ANL 132KW/150A 230VAC

Artikelnummer: 26677316

Katalog Art.Nr.: 5313571

VPE: 1 Stk

EAN: 3389110208085

Herkunftsland: FR

Zolltarifnr.: 8537109899

weitere Infos weitere Infos ausblenden

Schneider Elec.

Hersteller Art. Nr.: LC3D150P7

beantwortete(n) Fragen weitere Varianten

Beschreibung
LIMMERT-KI Beschreibung

Vormontierter TeSys D-Stern-Dreieck-Starter für Motoranwendungen bis 132kW@400V. Anlasser zur Plattenmontage, offene Version, bestehend aus 3 Schützen mit 230 V 50/60 Hz AC-Spulen, 1Ö eingebautem Hilfskontakt auf Stern, 1Ö auf Linie und 1S auf Dreieck und einem verzögerten Hilfsschalter. Ausgestattet mit vorverdrahteten Stern-Dreieck-Stromanschlüssen, ohne mechanische Verriegelung. Die maximale Betriebsrate beträgt 30 Anläufe pro Stunde und die maximale Startzeit 30 Sekunden. Der Schutz wird dringend empfohlen, wenn ein thermisches Überlastrelais hinzugefügt wird (separat zu bestellen).

Ausklappen Einklappen

Anmerkungen zur LIMMERT-KI

Der LC3D150P7 von Schneider Electric ist ein leistungsstarker Stern-Dreieck-Starter, der für Motoranwendungen bis 132 kW bei 400 V ausgelegt ist. Mit einer Betriebsbemessungsspannung von 230 V AC und einem maximalen Betriebsstrom von 150 A ist dieser Starter ideal für industrielle Motorsteuerungen. Die kompakte Bauweise mit Abmessungen von 450 mm Breite, 555 mm Höhe und 205 mm Tiefe ermöglicht eine einfache Installation. Der Starter ist vorverdrahtet und bietet eine Schutzart von IP20, was ihn für den Einsatz in geschützten Umgebungen geeignet macht. Mit einer mechanischen Lebensdauer von 8 Millionen Zyklen und einer maximalen Betriebsrate von 30 Zyklen pro Stunde ist der LC3D150P7 eine zuverlässige Wahl für anspruchsvolle Anwendungen. Die Steuerung erfolgt über einen AC-Stromkreis bei 50/60 Hz, was eine hohe Flexibilität und Effizienz gewährleistet.

Produktinfos

Baureihe:	TeSys
Produktname:	TeSys Deca
Gerätetyp:	Stern-Dreieck-Starter
Anwendung:	Motorsteuerung
Nutzungskategorie:	AC-3
Gerätedarstellung:	Vorverdrahtet
Stromkreis:	<= 690 V AC, 25 - 400 Hz
Betriebsbemessungsspannung:	230 V AC 50/60 Hz
Betriebsbemessungsstrom:	150 A (bei <60 °C) bei <= 440 V AC
Motorleistung:	132 kW bei 380/400 V AC 50/60 Hz
Steuerstromkreis-Typ:	AC 50/60 Hz
Steuerkreisspannung:	230 V AC 50/60 Hz
Anzahl der Pole:	3 x 3P
Schutzart (IP):	IP20
Breite:	450 mm
Höhe:	555 mm
Tiefe:	205 mm
Produktgewicht:	12,1 kg
Max. Betriebsrate:	30 cyc/h
Umgebungstemperatur bei Betrieb:	-40…60 °C
Mechanische Lebensdauer:	8 Mcycles

Preisanzeige nur nach Anmeldung

Download

Katalogseiten

Produktinfos

Funktion:	Stern-Dreieck-Schütz
Spannungsart zur Betätigung:	AC
Bemessungsbetriebsleistung bei AC-3, 400 V:	132 kW
Bemessungsbetriebsstrom Ie bei AC-3, 400 V:	150\|230 A
Bemessungssteuerspeisespannung AC 50 Hz:	230\|230 V
Schutzart (IP):	IP20
Anschlussart Hauptstromkreis:	EV000415\|230
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz:	230\|230 V
Breite:	450
Höhe:	555
Tiefe:	205
Anzahl der Schließer als Hauptkontakte:	3
Anzahl der Öffner als Hauptkontakte:	0
Anzahl der Hilfskontakte als Schließer:	0
Anzahl der Hilfskontakte als Öffner:	1
Bemessungsbetriebsstrom Ie bei AC-1, 400 V:	3\|230
Anzahl der Hilfskontakte als Wechsler:	0
Tragschienenmontage möglich:	230\|230
Spannungsart der Betriebsspannung:	AC
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis:	Schraubanschluss
Betriebsspannung AC 50 Hz:	440\|440
Betriebsspannung AC 60 Hz:	440\|440
Betriebsspannung DC:	IP20
