3RA24368XF321AL2 Siemens Stern Dreieck Kombination AC 3: 45kW/400V AC 230V, 3S

28935824
2032006
1 Stk
4011209921481
DE
85364900
3RA2436-8XF32-1AL2
beantwortete(n) Fragen weitere Varianten

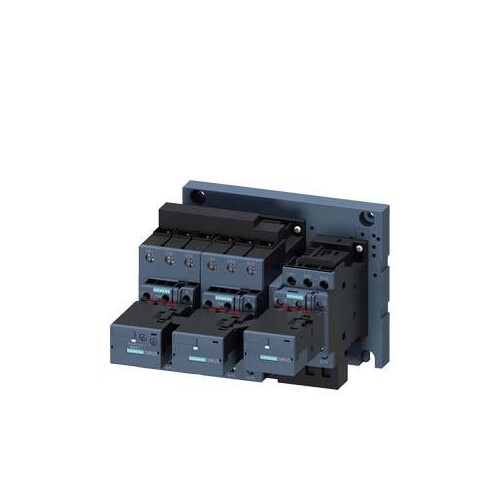

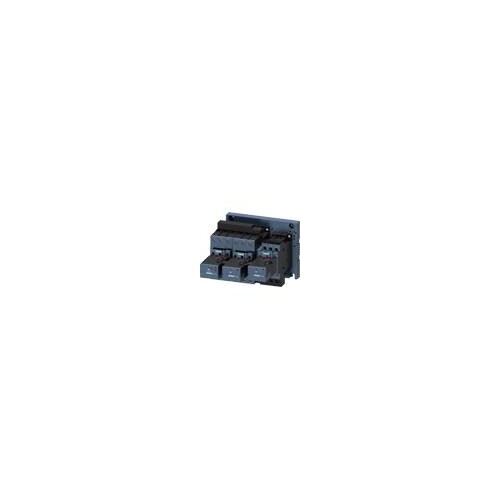

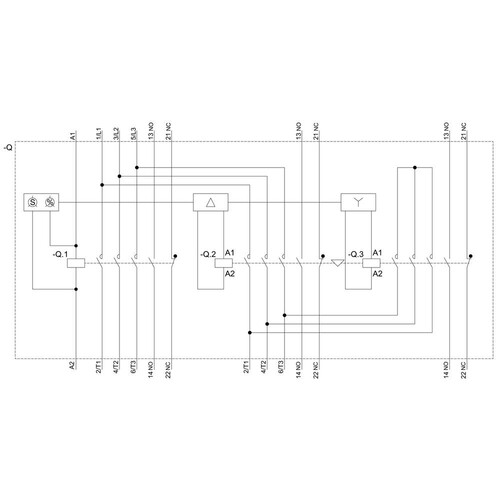

Stern-Dreieck-Kombination AC-3, 45 kW/400 V, AC 230 V 50/60 Hz, 3-polig, Baugröße S2 Schraubanschluss elektrische und mechanische Verriegelung 3 S + 3 Ö integriert Stern-Dreieck-Kombination SIRIUS 3RA24 zum schonenden Anlauf von Drehstromasynchronmotoren. Die Stern-Dreieck-Kombination 3RA24 ist eine geprüfte und werkseitig vormontierte Kombination aus drei Schützen 3RT2, die bereits fertig verdrahtet sowie mechanisch und elektrisch verriegelt sind. Das zudem enthaltene Funktionsmodul mit integrierter Steuerlogik und Zeiteinstellung ersetzt die komplette Verdrahtung im Steuerstromkreis. Sie sind klimafest, weltweit zugelassen (z. B. IEC und UL/CSA) und IE3/IE4 ready. Die Stern-Dreick-Kombinationen 3RA24 sind mit AC- und DC-Betätigung in den Baugrößen S00 bis S3 erhältlich. Sie werden in Schraub- und Federzuganschlusstechnik für Montage auf Hutschiene oder Schraubbefestigung angeboten. Zudem sind Varianten für die Anbindung an IO-Link oder AS-Interface erhältlich. Das Zubehör der Schütze 3RT2 ist einheitlich für alle Baugrößen und kann auch für die Schützkombinationen verwendet werden. Die Stern-Dreieck-Kombinationen 3RA24 lösen die bewährte Baureihe 3RA14 ab. Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
Anmerkungen zur LIMMERT-KI

Die Siemens Stern-Dreieck-Kombination 3RA24368XF321AL2 ist eine zuverlässige Lösung für den sanften Anlauf von Drehstromasynchronmotoren. Mit einer maximalen Betriebsleistung von 45 kW bei 400 V und einem Betriebsstrom von 86 A eignet sich dieses Produkt ideal für industrielle Anwendungen. Die Baugröße S2 ermöglicht eine kompakte Installation, während die Schutzart IP20 für den Einsatz in geschützten Umgebungen sorgt. Die integrierte elektrische und mechanische Verriegelung gewährleistet höchste Sicherheit. Mit einer Umgebungstemperatur von -25 bis +60 °C ist die Kombination sowohl für den Einsatz als auch für die Lagerung in extremen Bedingungen geeignet. Die Schraubanschlüsse erleichtern die Installation und Wartung. Die 3RA24-Serie ist klimafest und entspricht internationalen Normen wie IEC und UL/CSA, was sie zur perfekten Wahl für moderne Automatisierungslösungen macht.

Produktinfos

Baugröße des Schützes: S2
Polzahl für Hauptstromkreis: 3
Anzahl der Schließer für Hauptkontakte: 3
Anzahl der Öffner für Hauptkontakte: 0
Betriebsspannung bei AC-3: maximal 690 V
Betriebsstrom bei AC-3 (400 V): 86 A
Betriebsleistung bei AC-3 (400 V): 45 kW
Schalthäufigkeit bei AC-3: maximal 800 1/h
Steuerspeisespannung bei AC 50 Hz: 230 V
Steuerspeisespannung bei AC 60 Hz: 230 V
Umgebungstemperatur während Betrieb: -25 ... +60 °C
Umgebungstemperatur während Lagerung: -55 ... +80 °C
Schutzart (IP): IP20

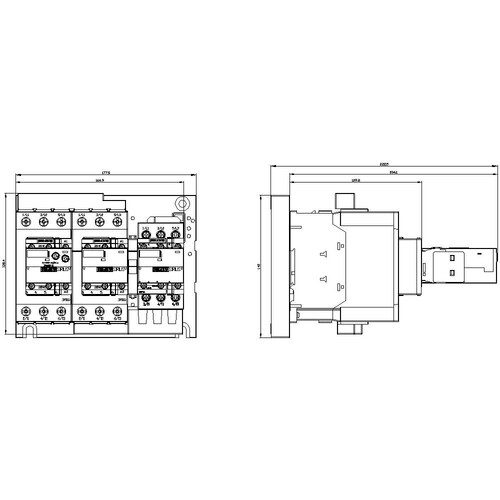

Höhe: 142 mm
Breite: 177,5 mm
Tiefe: 223 mm
Anschlussart Hauptstromkreis: Schraubanschluss
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Katalogseiten

    Produktinfos

    Funktion: Stern-Dreieck-Schütz
    Spannungsart zur Betätigung: EV000460|230
    Bemessungsbetriebsleistung bei AC-3, 400 V: 45 kW
    Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 86 A
    Bemessungssteuerspeisespannung AC 50 Hz: 230|230 V
    Schutzart (IP): IP20
    Anschlussart Hauptstromkreis: Schraubanschluss
    Weitere Details
    Bemessungssteuerspeisespannung AC 60 Hz: 230|230 V
    Anzahl der Schließer als Hauptkontakte: 3
    Anzahl der Öffner als Hauptkontakte: 0
    Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 230|230
    Tragschienenmontage möglich: AC
