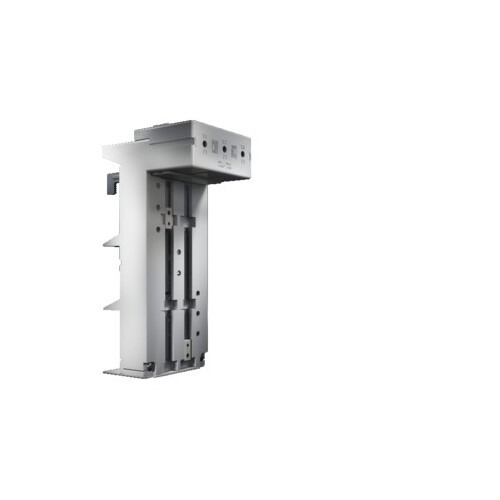

9342550 RITTAL CB-Geräteadapter 3Polig 125A 690V AC unten

20543943
4810701
1 Stk
4028177525665
4028177898530
DE
85369095
SV CB-Geräteadapter, 125 A, 690 V, 3-polig, Leitungsabgang unten, Rundleiteranschluss 35-120 mm², Klemmraum BH: 18,5x15,5 mm
Anmerkungen zur LIMMERT-KI

Der RITTAL CB-Geräteadapter SV 9342.550 ist ein hochqualitativer 3-poliger Adapter, der für die universelle Montage von Leistungsschaltern konzipiert wurde. Mit einem maximalen Bemessungsstrom von 125 A und einer Betriebsspannung von bis zu 690 V AC eignet er sich ideal für industrielle Anwendungen. Der Adapter besteht aus robustem Polyamid und erfüllt die Brandverhaltensklasse UL 94-V0. Mit einem kompakten Design von 90 mm Breite und 225 mm Höhe ist er einfach zu installieren. Der Rundleiteranschluss unterstützt Querschnitte von 35 bis 120 mm², während der Klemmraum für lamellierte Kupferschienen 18,5 x 15,5 mm beträgt. Der Adapter ist für Schienensysteme mit einem Mittenabstand von 60 mm geeignet und bietet eine zuverlässige Lösung für die elektrische Verbindung in Schaltanlagen.

Produktinfos

Material: Polyamid
Brandverhalten: UL 94-V0
Farbe: RAL 7035
Anschlussart (elektrisch): Rahmenklemme
Bemessungsstrom max.: 125 A
Bemessungsbetriebsspannung: 690 V AC

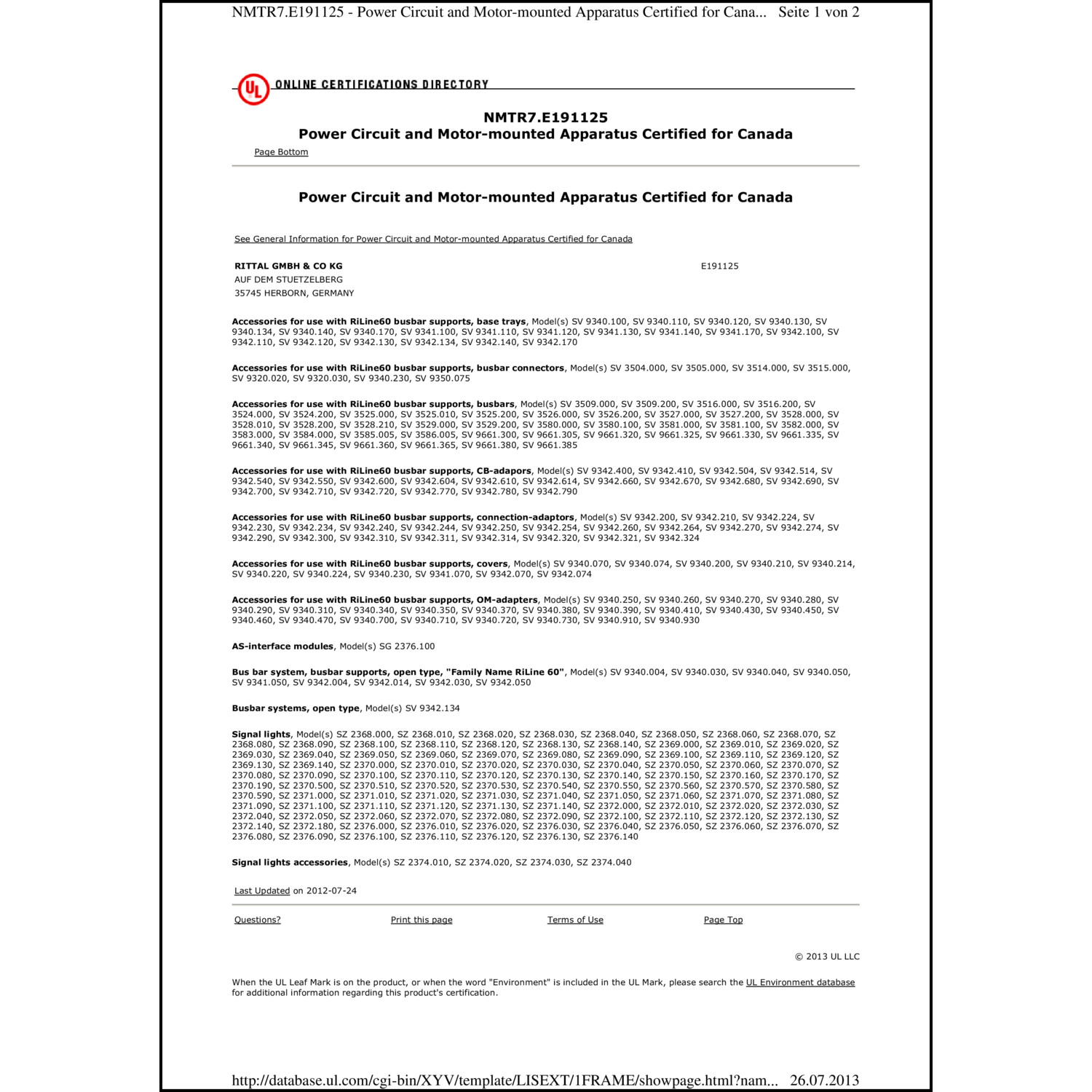

Elektrische Werte UL (SCCR): 65 kA - 480 V
Leitungsabgang: Unten
Anzahl Pole: 3-polig
Breite: 90 mm
Höhe: 225 mm
Rundleiterquerschnitte: 35 - 120 mm²
Sammelschienenhöhe: 5 / 10 mm
Klemmraum für Kupferschienen (B x H): 18,5 x 15,5 mm
Schienenabstand: 60 mm
Min. Stromschienendicke: 5 mm
Max. Stromschienendicke: 10 mm
Gewicht: 0,82 kg
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

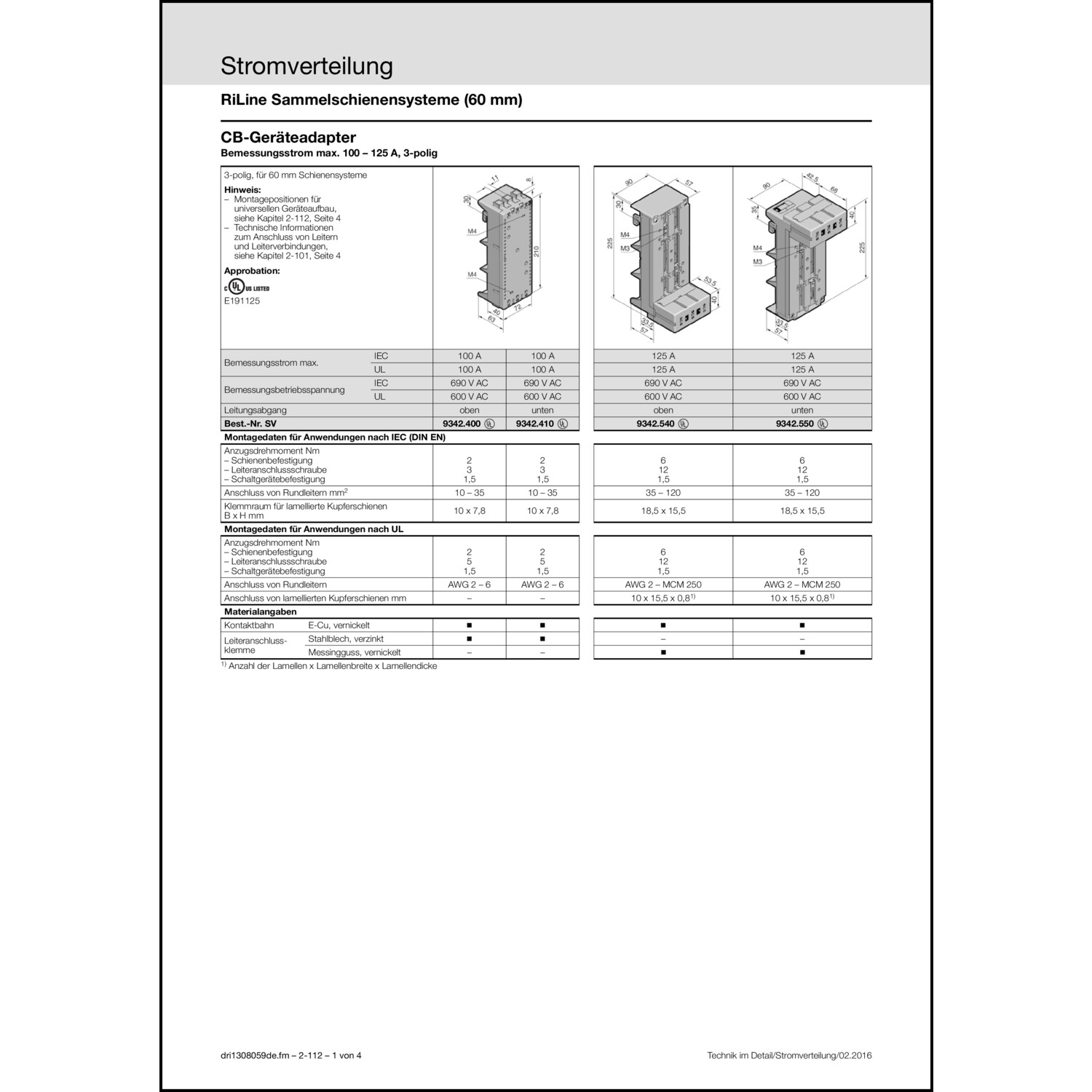

    Katalogseiten
