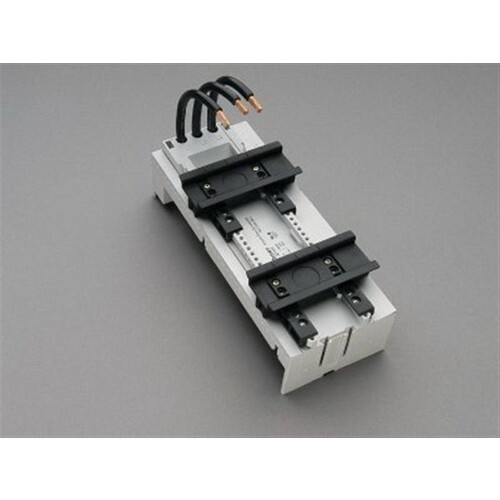

88504900 Wöhner 32446 Adapter 32A 2TS EASY Connector 60mm

10098718
2507684
4 Stk
4021267324469
DE
85369095
88504900
beantwortete(n) Fragen weitere Varianten
Eques Easyconnector 32A 2 Tragschienen mit Leitung AWG 10 = 6MM2
Anmerkungen zur LIMMERT-KI

Der Wöhner Sammelschienenadapter 32446 ist ein hochqualitativer Adapter mit einem Bemessungsstrom von 32 A und einer Bemessungsspannung von 690 V AC. Er ist speziell für die Verwendung mit Sammelschienen der Größen 12, 15, 20, 25 und 30 x 5 und 10 mm konzipiert und bietet eine robuste Bauweise mit zwei verschiebbaren Tragschienen. Mit einer maximalen Isolationsspannung von 800 V und einer Stoßspannung von 6 kV gewährleistet dieser Adapter eine sichere und zuverlässige Verbindung. Die mechanischen Abmessungen betragen 81 x 200 x 63 mm, und das Gewicht liegt bei 49,5 kg/100. Der Adapter ist ideal für den kompakten Aufbau von Motorschaltungen und bietet eine einfache Montage durch den Rastmechanismus. Er erfüllt die Standards IEC 61439-1:2011 und UL 508 und ist für den Einsatz in anspruchsvollen Umgebungen geeignet.

Produktinfos

Bemessungsstrom: 32 A
Bemessungsspannung AC: 690 V
Bemessungsisolationsspannung Ui AC: 800 V
Bemessungsstoßspannung Uimp: 6 kV
Kurzschlussfestigkeit: Bestimmt durch Motorschutzschalter
Leistungsabgabe bei 80% Belastung: 1,5 W
Leistungsabgabe bei Bemessungsstrom: 2,4 W
Max. zulässige Spannung AC: 800 V
Max. zulässige Spannung DC: 800 V
Mechanische Abmessungen (B x H x T): 81 x 200 x 63 mm
Gewicht: 49,5 kg/100
Poligkeit: 3-polig
Schienenabstand: 60 mm
Min. Stromschienendicke: 5 mm
Max. Stromschienendicke: 10 mm
Tragschienenbestückung: 2 Tragschienen
Leiterisolierung: Temperaturbeständig bis 105 °C
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Schienenabstand: 60 mm
    Schienenbreite: 81 mm
    Tragschienenbestückung: 2 Tragschienen
    Bemessungsstrom In: 32 A
    Min. Stromschienendicke: 5 mm
    Max. Stromschienendicke: 10 mm
    Breite des Adapters: 81 mm
    Weitere Details
    Ausführung des elektrischen Anschlusses: 3 Leitungen AWG 10
