PS3/60 Sammelschiene,3pol. 10mm² STOTZ Sammelschiene PS3/60 3pol 10mm²

20665771
1277898
1 Stk
4016779514699
MK
85369010
ABB
2CDL230001R1060
beantwortete(n) Fragen weitere Varianten
ABB Phasenschienen ermöglichen die sichere und wirtschaftliche Querverdrahtung von Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen und weiteren modularen Installationsgeräten. Für eine korrekte Phasenschienenauswahl muss Folgendes beachtet werden: Klemmentyp (Doppelklemme oder Käfigklemme), Polzahl der Geräte (1, 2, 3, 4, 1+N oder 3+N), Gerätetyp (Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen oder modulare Installationsgeräte), Kombinationen der verschiedenen Gerätetypen, Verwendung von Sicherungsautomaten mit rechts und unten angebauten Hilfsschaltern, Phasenschienen-Anschlussquerschnitt (Strombelastbarkeit), Anzahl der Module (Auswahl aus Standard-Phasenschienen oder kürzbaren Phasenschienen)
Anmerkungen zur LIMMERT-KI

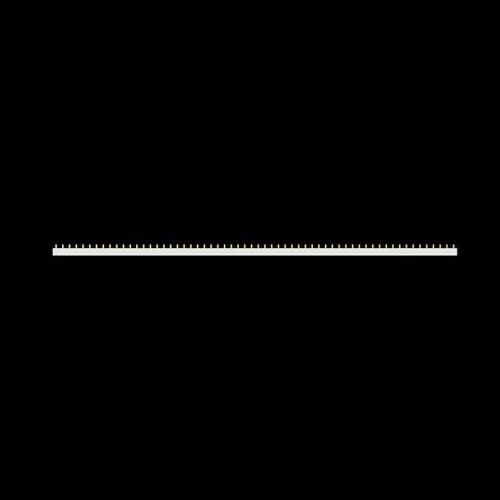

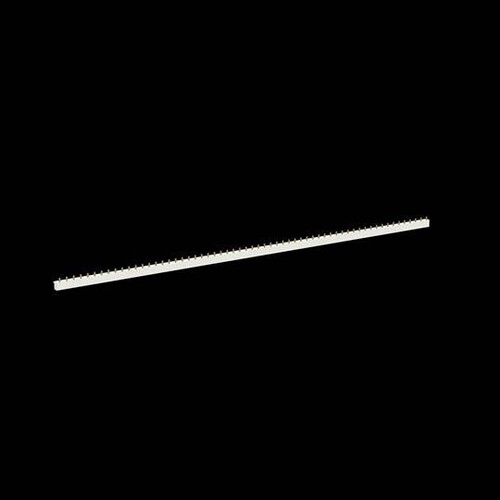

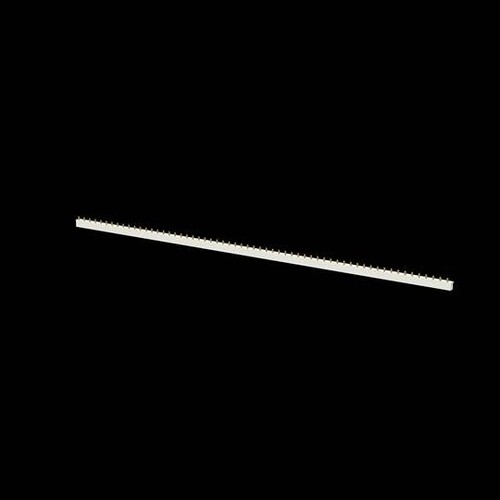

Die PS3/60 Phasenschiene von ABB ist eine hochwertige Lösung für die Querverdrahtung von Sicherungsautomaten und Fehlerstrom-Schutzeinrichtungen. Mit einer Länge von 1056 mm und einem Bemessungsquerschnitt von 10 mm² bietet sie eine zuverlässige Verbindung für bis zu 3 Phasen. Die Phasenschiene ist aus lichtgrauem Material (RAL 7035) gefertigt und verfügt über eine isolierte Ausführung mit einem Bemessungsdauerstrom von 63 A. Sie ist für den Einsatz in industriellen Anwendungen konzipiert und erfüllt die Normen IEC/EN 60947-1. Die PS3/60 ist ideal für den Einsatz in modularen Installationsgeräten und gewährleistet eine sichere und wirtschaftliche Verdrahtung.

Produktinfos

Typ: PS3/60
Anzahl der Phasen: 3
Bemessungsquerschnitt: 10 mm²
Länge: 1056 mm
Breite: 14,8 mm
Höhe: 29 mm
Isoliert: Ja
Ausführung des elektrischen Anschlusses: Stift
Bemessungsdauerstrom Iu: 63 A
Polzahl: 60
Farbe: grau
Gehäusematerial: Lichtgrau, RAL 7035
Überspannungskategorie: III
Verschmutzungsgrad: 2
Normen: IEC/EN 60947-1
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Anzahl der Phasen: 3
    Teilungsmaß: 17.5 mm
    Länge: 1056 mm
    Querschnitt: 10 mm²
    Bemessungsdauerstrom Iu: 63 A
    Ausführung des elektrischen Anschlusses: Stift
    Isoliert: Ja
    Geeignet für Geräte mit N-Leiter: Nein
    Geeignet für Geräte mit Hilfsschalter: Nein
    Polzahl: 60
    Weitere Details
    Geeignet für Anzahl Geräte: 20
    Bemessungsstoßspannung: 4.5 kV
    Bedingter Bemessungskurzschlussstrom Iq: 25 kA
    Max. Bemessungsbetriebsspannung Ue: 690 V
    Bemessungskurzzeitstromfestigkeit Icw: 25 kA
    Farbe: grau
