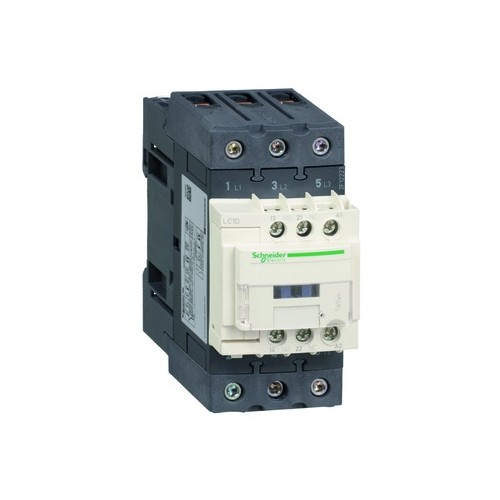

LC1D50AV7 Schneider E. Schütz 50A 22kW Spule 400V AC, 1S & 1Ö, 3P, AC3

20011208
5348771
1 Stk
3389119408738
43389119408736
FR
8536490099
weitere Infos weitere Infos ausblenden
Schneider Elec.
LC1D50AV7
beantwortete(n) Fragen weitere Varianten
Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 22 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 50 A, Spule 400 V AC. Abmessung (BxHxT) 55x122x120 mm, Gewicht 0,855 kg. Kategorie AC-3, AC-4, AC-1. ohne integriertes Beschaltungsmodul. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach BV, GOST, LROS (Lloyds register of shipping), GL, DNV, UL, CCC, CSA, RINA. Produktstandards gem.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der Leistungsschütz LC1D von Schneider Electric ist ein hochleistungsfähiges Gerät, das für die Motorsteuerung in industriellen Anwendungen konzipiert wurde. Mit einer Nennleistung von 22 kW bei 400 V AC und einem maximalen Betriebsstrom von 50 A ist dieser Schütz ideal für anspruchsvolle Anwendungen. Die kompakte Bauweise mit Abmessungen von 55 mm Breite, 122 mm Höhe und 120 mm Tiefe ermöglicht eine einfache Integration in bestehende Systeme. Der LC1D bietet eine hohe mechanische Lebensdauer von bis zu 6 Millionen Zyklen und ist für den Betrieb in einer Umgebungstemperatur von -40 bis 60 °C geeignet. Mit einer Schutzart von IP20 ist er für den Einsatz in geschützten Umgebungen ausgelegt. Der Schütz erfüllt alle relevanten Normen und Zertifizierungen, was ihn zu einer zuverlässigen Wahl für industrielle Anwendungen macht.

Produktinfos

Baureihe: TeSys Deca
Gerätetyp: Schütz
Anwendung: Motorsteuerung, Ohmsche Last
Nutzungskategorie: AC-1, AC-3, AC-4
Anzahl der Hauptkontakte: 3P
Betriebsbemessungsspannung: <= 690 V AC, 25 - 400 Hz
Betriebsbemessungsstrom bei AC-3: 50 A (bei <60 °C) bei <= 440 V
Betriebsbemessungsstrom bei AC-1: 80 A (bei <60 °C) bei <= 440 V
Motorleistung bei 400 V AC: 22 kW (AC-3)
Motorleistung bei 230 V AC: 15 kW (AC-3)
Motorleistung bei 500 V AC: 30 kW (AC-3)
Motorleistung bei 660 V AC: 33 kW (AC-3)
Schutzart (IP): IP20
Höhe: 122 mm
Breite: 55 mm
Tiefe: 120 mm
Gewicht: 0,855 kg
Betriebsumgebungstemperatur: -40…60 °C
Betriebsrate: 3600 cyc/h (max.)
Steuerkreisspannung: 400 V AC
Mechanische Lebensdauer: 6 Mcycles
Elektrische Lebensdauer: 1,45 Mcycles (50 A AC-3 bei Ue <= 440 V)
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    20852783
    Preisanzeige nur nach Anmeldung
    20683397
    Preisanzeige nur nach Anmeldung
    02210168
    Preisanzeige nur nach Anmeldung
    20030297
    Preisanzeige nur nach Anmeldung
    02049154
    Preisanzeige nur nach Anmeldung
    20186663
    Preisanzeige nur nach Anmeldung
    02026327
    Preisanzeige nur nach Anmeldung
    02026334
    Preisanzeige nur nach Anmeldung
    02188776
    Preisanzeige nur nach Anmeldung
    02050127
    Preisanzeige nur nach Anmeldung
    25617375
    Preisanzeige nur nach Anmeldung
    02210175
    Preisanzeige nur nach Anmeldung
    02050169
    Preisanzeige nur nach Anmeldung
    02144515
    Preisanzeige nur nach Anmeldung
    02144529
    Preisanzeige nur nach Anmeldung

    Download

    Katalogseiten

    Produktinfos

    Bemessungsbetriebsleistung bei AC-3, 400 V: 22 kW
    Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 11 kW
    Anzahl der Schließer als Hauptkontakte: 3
    Anzahl der Öffner als Hauptkontakte: 0|400
    Bemessungssteuerspeisespannung AC 50 Hz: 400|400 V
    Spannungsart zur Betätigung: EV000460|400
    Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 50 A
    Anzahl der Hilfskontakte als Schließer: 1
    Anzahl der Hilfskontakte als Öffner: 1|400
    Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 25 A
    Geeignet für Reiheneinbau: Nein
    Weitere Details
    Bemessungssteuerspeisespannung AC 60 Hz: 400|400 V
    Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 80 A
    Anschlussart Hauptstromkreis: Schraubanschluss
    Breite: 55|400
    Höhe: 122
    Tiefe: 120
    Betriebsspannung AC 50 Hz: 440|440
    Betriebsspannung AC 60 Hz: 440|440
