  6. 276585 EATON DILM7-01(230V50HZ 240V60HZ) Leist.-schütz 3kW/400V AC-betätigt

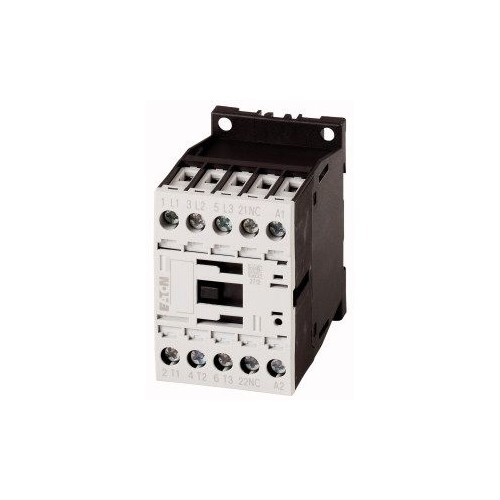

276585 EATON DILM7-01(230V50HZ 240V60HZ) Leist.-schütz 3kW/400V AC-betätigt

20625822
2434588
1 Stk
4015082765859
DE
8536490099
weitere Infos weitere Infos ausblenden
Eaton
276585
beantwortete(n) Fragen weitere Varianten
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 7 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Das EATON DILM7-01 Leistungsschütz ist ideal für den Einsatz in Motorsteuerungen und bietet eine zuverlässige Schaltleistung bis zu 3 kW bei 400 V. Mit einer Nennstromstärke von 7 A im AC-3-Betrieb und 2,2 kW im AC-4-Betrieb ist es für verschiedene Anwendungen geeignet, einschließlich nicht induktiver Lasten und Käfigläufermotoren. Das Schütz verfügt über drei Hauptkontakte, die als Schließer fungieren, und ist mit Schraubklemmen für eine einfache Installation ausgestattet. Die Bemessungssteuerspeisespannung beträgt 230 V bei 50 Hz. Dieses Produkt ist nicht für den Reiheneinbau geeignet und bietet eine hohe Flexibilität für industrielle Anwendungen.

Produktinfos

Anwendung: Leistungsschütz für Motoren
Anzahl der Pole: 3
Gebrauchskategorie: AC-1, AC-4
Bemessungsbetriebsstrom AC-3 bei 400 V: 7 A
Bemessungsbetriebsleistung bei AC-3, 400 V: 3 kW
Bemessungsbetriebsleistung bei AC-4, 400 V: 2,2 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 230 V
Spannungsart zur Betätigung: AC
Geeignet für Reiheneinbau: Nein
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Öffner: 1
Anschlussart: Schraubklemmen
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    02110747
    Preisanzeige nur nach Anmeldung
    26931849
    Preisanzeige nur nach Anmeldung
    02110446
    Preisanzeige nur nach Anmeldung
    20105316
    Preisanzeige nur nach Anmeldung
    02110418
    Preisanzeige nur nach Anmeldung
    02110614
    Preisanzeige nur nach Anmeldung
    02110460
    Preisanzeige nur nach Anmeldung
    02110698
    Preisanzeige nur nach Anmeldung
    02110621
    Preisanzeige nur nach Anmeldung
    02110789
    Preisanzeige nur nach Anmeldung
    02110635
    Preisanzeige nur nach Anmeldung
    33483087
    Preisanzeige nur nach Anmeldung
    02279615
    Preisanzeige nur nach Anmeldung
    20166083
    Preisanzeige nur nach Anmeldung
    21075426
    Preisanzeige nur nach Anmeldung
    02110628
    Preisanzeige nur nach Anmeldung
    01379259
    Preisanzeige nur nach Anmeldung
    33483122
    Preisanzeige nur nach Anmeldung

    Download

    Katalogseiten

    Produktinfos

    Bemessungsbetriebsleistung bei AC-3, 400 V: 3 kW
    Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 2.2| kW
    Anzahl der Schließer als Hauptkontakte: 3
    Anzahl der Öffner als Hauptkontakte: 0
    Bemessungssteuerspeisespannung AC 50 Hz: 230|230 V
    Bemessungssteuerspeisespannung DC: 0|0 V
    Spannungsart zur Betätigung: AC
    Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 7 A
    Anzahl der Hilfskontakte als Schließer: 0
    Anzahl der Hilfskontakte als Öffner: 1
    Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 5| A
    Geeignet für Reiheneinbau: Nein
    Weitere Details
    Bemessungssteuerspeisespannung AC 60 Hz: 240|240 V
    Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 22 A
    Anschlussart Hauptstromkreis: Schraubanschluss
    Breite: 45
    Höhe: 68
    Tiefe: 75
