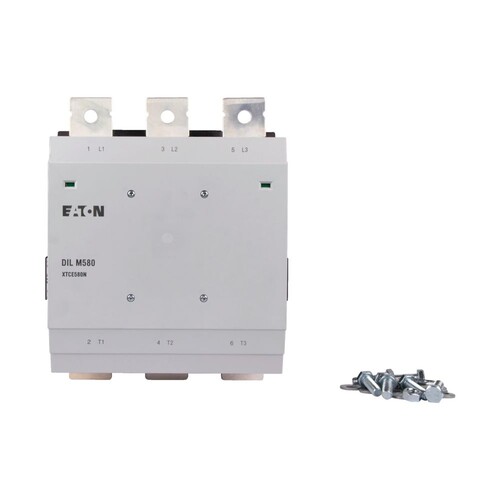

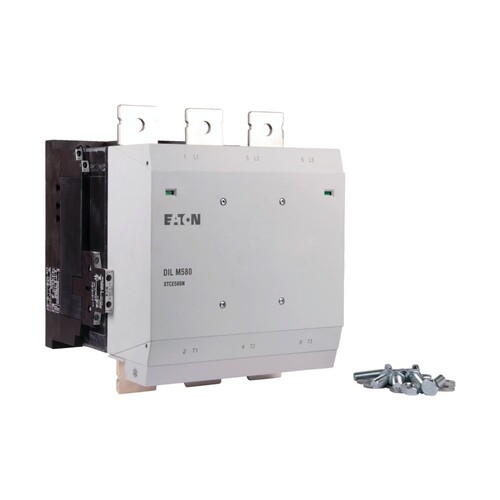

208216 Eaton DILM580/22(RA250) LeistungsSchütz 315kW/400V/AC-3

208216 Eaton DILM580/22(RA250) LeistungsSchütz 315kW/400V/AC-3

Artikelnummer: 21419490

Katalog Art.Nr.: 2436705

VPE: 1 Stk

EAN: 4015082082161

Herkunftsland: RO

Zolltarifnr.: 8536490099

weitere Infos weitere Infos ausblenden

Eaton

Hersteller Art. Nr.: 208216

beantwortete(n) Fragen weitere Varianten

Beschreibung
LIMMERT-KI Beschreibung

Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Komfortgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubanschluss, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 580 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 980 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 1-polig offen: Ith = 2000 A

Ausklappen Einklappen

Anmerkungen zur LIMMERT-KI

Der Eaton DILM580/22(RA250) LeistungsSchütz ist eine zuverlässige Lösung für Motorsteuerungen mit einer Bemessungsbetriebsleistung von 315 kW bei 400 V im AC-3-Betrieb. Mit einem maximalen Bemessungsbetriebsstrom von 580 A ist dieser Schütz ideal für den Einsatz in industriellen Anwendungen, die hohe Leistung erfordern. Er verfügt über 3 Schließer als Hauptkontakte und 2 Hilfskontakte, die als Schließer sowie 2 als Öffner konfiguriert sind. Die Steuerspeisespannung kann sowohl bei AC (110/250 V) als auch bei DC (110/250 V) betrieben werden, was vielseitige Einsatzmöglichkeiten bietet. Zudem ist der Schütz nicht für den Reiheneinbau geeignet und bietet eine robuste Lösung für anspruchsvolle Anwendungen.

Produktinfos

Bemessungsbetriebsleistung bei AC-3:	315 kW
Bemessungsbetriebsstrom Ie bei AC-3, 400 V:	580 A
Anzahl der Schließer als Hauptkontakte:	3
Anzahl der Öffner als Hauptkontakte:	0
Bemessungssteuerspeisespannung AC 50 Hz:	110/250 V
Bemessungssteuerspeisespannung DC:	110/250 V
Spannungsart zur Betätigung:	AC
Anzahl der Hilfskontakte als Schließer:	2
Anzahl der Hilfskontakte als Öffner:	2
Bemessungsbetriebsstrom Ie bei AC-4, 400 V:	456 A
Geeignet für Reiheneinbau:	Nein

Preisanzeige nur nach Anmeldung

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V:	315 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V:	250\| kW
Anzahl der Schließer als Hauptkontakte:	3
Anzahl der Öffner als Hauptkontakte:	0
Bemessungssteuerspeisespannung AC 50 Hz:	110\|250 V
Bemessungssteuerspeisespannung DC:	110\|250 V
Spannungsart zur Betätigung:	AC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V:	580 A
Anzahl der Hilfskontakte als Schließer:	2
Anzahl der Hilfskontakte als Öffner:	2
Bemessungsbetriebsstrom Ie bei AC-4, 400 V:	456\| A
Geeignet für Reiheneinbau:	Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz:	110\|250 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V:	980 A
Anschlussart Hauptstromkreis:	Schienenanschluss
Breite:	250
Höhe:	296
Tiefe:	232
