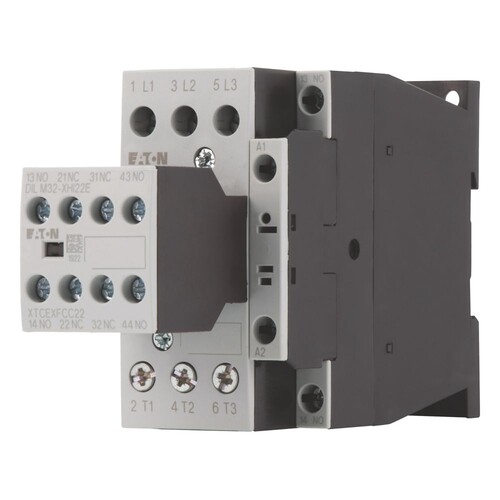

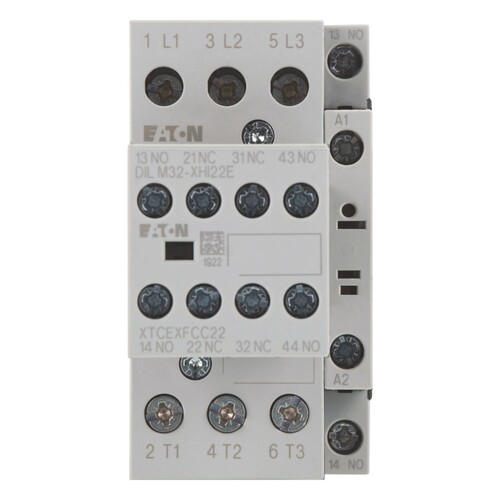

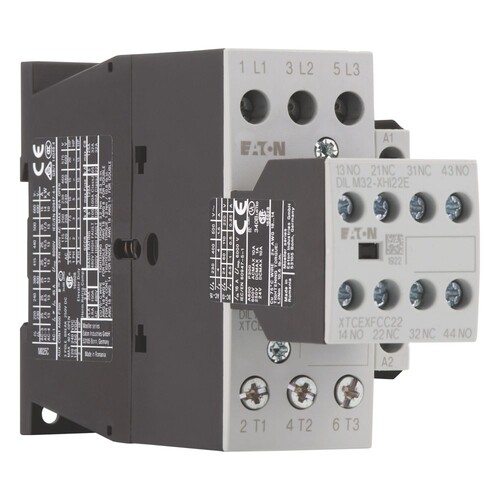

106365 Eaton DILM25-22(230V50HZ,240V60HZ) Leist.-Schü

21285790
4825456
1 Stk
4015081061358
RO
8536490099
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Komplettgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 25 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig
Anmerkungen zur LIMMERT-KI

Der Eaton DILM25-22 Leistungsschütz ist ein hochleistungsfähiges Gerät, das für den Einsatz in industriellen Anwendungen konzipiert ist. Mit einem Bemessungsbetriebsstrom von 25 A bei 400 V AC-3 und einer maximalen Leistung von 11 kW ist dieser Schütz ideal für die Steuerung von Motoren und anderen elektrischen Lasten. Die drei Hauptkontakte (Schließer) und zwei Hilfskontakte (Schließer und Öffner) ermöglichen eine flexible Integration in verschiedene Steuerungssysteme. Die Bemessungssteuerspeisespannung beträgt 230 V bei 50 Hz, und das Gerät ist für den Betrieb mit Wechselstrom ausgelegt. Der DILM25-22 ist nicht für den Reiheneinbau geeignet, bietet jedoch eine zuverlässige Leistung in einer Vielzahl von Anwendungen, einschließlich der Steuerung von Käfigläufermotoren. Vertrauen Sie auf die Qualität von Eaton, um Ihre elektrischen Systeme effizient zu steuern.

Produktinfos

Bemessungsbetriebsstrom AC-3 bei 400 V: 25 A
Bemessungsbetriebsleistung bei AC-3 bei 400 V: 11 kW
Bemessungsbetriebsstrom AC-4 bei 400 V: 13 A
Bemessungsbetriebsleistung bei AC-4 bei 400 V: 6 kW
Anzahl der Hauptkontakte (Schließer): 3
Anzahl der Hauptkontakte (Öffner): 0
Anzahl der Hilfskontakte (Schließer): 2
Anzahl der Hilfskontakte (Öffner): 2
Bemessungssteuerspeisespannung AC 50 Hz: 230 V
Spannungsart zur Betätigung: AC
Geeignet für Reiheneinbau: Nein
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Bemessungsbetriebsleistung bei AC-3, 400 V: 11 kW
    Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 6| kW
    Anzahl der Schließer als Hauptkontakte: 3
    Anzahl der Öffner als Hauptkontakte: 0
    Bemessungssteuerspeisespannung AC 50 Hz: 230|230 V
    Bemessungssteuerspeisespannung DC: 0|0 V
    Spannungsart zur Betätigung: AC
    Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 25 A
    Anzahl der Hilfskontakte als Schließer: 2
    Anzahl der Hilfskontakte als Öffner: 2
    Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 13| A
    Geeignet für Reiheneinbau: Nein
    Weitere Details
    Bemessungssteuerspeisespannung AC 60 Hz: 240|240 V
    Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 45 A
    Anschlussart Hauptstromkreis: Schraubanschluss
    Breite: 45
    Höhe: 85
    Tiefe: 138
