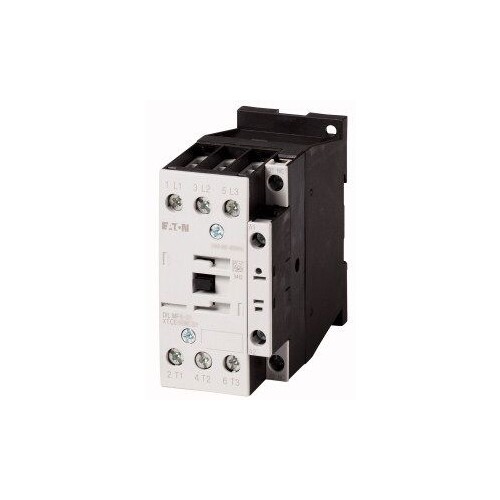

104454 Eaton DILMF32-01(RAC24) SEMI F47 LeistungsSchütz 600V 25HP

104454 Eaton DILMF32-01(RAC24) SEMI F47 LeistungsSchütz 600V 25HP

Artikelnummer: 21283823

Katalog Art.Nr.: 4222095

VPE: 1 Stk

EAN: 4015081042715

Herkunftsland: RO

Zolltarifnr.: 8536490099

weitere Infos weitere Infos ausblenden

Eaton

Hersteller Art. Nr.: 104454

beantwortete(n) Fragen weitere Varianten

Beschreibung
LIMMERT-KI Beschreibung

Leistungsschütz, Anwendung: Leistungsschütz für Halbleiterindustrie nach SEMI F47, Leistungsschütze bis 150 A mit elektronischer Betätigung, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 32 A

Ausklappen Einklappen

Anmerkungen zur LIMMERT-KI

Der Eaton DILMF32-01(RAC24) ist ein hochleistungsfähiges Leistungsschütz, das speziell für die Halbleiterindustrie nach SEMI F47 entwickelt wurde. Mit einem Bemessungsbetriebsstrom von 32 A bei 400 V (AC-3) und einer Bemessungsbetriebsleistung von 15 kW ist es ideal für anspruchsvolle Anwendungen. Das Schütz verfügt über 3 Hauptkontakte als Schließer und ist mit Schraubklemmen ausgestattet, die eine einfache Installation ermöglichen. Die Betätigungsspannung beträgt 24 V bei 50/60 Hz, und es ist für den Einsatz in nicht induktiven oder schwach induktiven Lasten geeignet. Darüber hinaus bietet es eine hohe Flexibilität mit einem zusätzlichen Öffner-Hilfskontakt. Dieses Produkt ist nicht für den Reiheneinbau geeignet und stellt eine zuverlässige Lösung für moderne Automatisierungssysteme dar.

Produktinfos

Anwendung:	Leistungsschütze für Halbleiterindustrie nach SEMI F47
Bemessungsbetriebsstrom AC-3, 400 V:	32 A
Bemessungsbetriebsleistung bei AC-3, 400 V:	15 kW
Bemessungsbetriebsstrom AC-4, 400 V:	15 A
Bemessungsbetriebsleistung Ie bei AC-4, 400 V:	7 kW
Anzahl der Schließer als Hauptkontakte:	3
Anzahl der Öffner als Hauptkontakte:	0
Bemessungssteuerspeisespannung AC 50 Hz:	24 V
Bemessungssteuerspeisespannung DC:	0 V
Spannungsart zur Betätigung:	AC
Anzahl der Hilfskontakte als Schließer:	0
Anzahl der Hilfskontakte als Öffner:	1
Geeignet für Reiheneinbau:	Nein
Anschlussart:	Schraubklemmen

Preisanzeige nur nach Anmeldung

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V:	15 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V:	7\| kW
Anzahl der Schließer als Hauptkontakte:	3
Anzahl der Öffner als Hauptkontakte:	0
Bemessungssteuerspeisespannung AC 50 Hz:	24\|24 V
Bemessungssteuerspeisespannung DC:	0\|0 V
Spannungsart zur Betätigung:	AC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V:	32 A
Anzahl der Hilfskontakte als Schließer:	0
Anzahl der Hilfskontakte als Öffner:	1
Bemessungsbetriebsstrom Ie bei AC-4, 400 V:	15\| A
Geeignet für Reiheneinbau:	Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz:	24\|24 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V:	45 A
Anschlussart Hauptstromkreis:	Schraubanschluss
Breite:	45
Höhe:	85
Tiefe:	97
