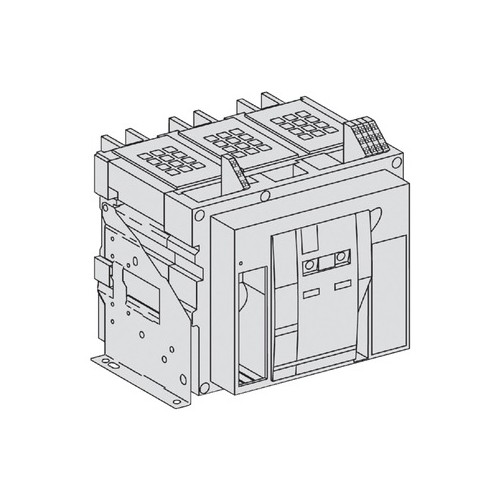

48042 Schneider E NW 16 N1 3P FESTEINBAU

20892824
5296943
1 Stk
3303430480426
FR
8536209090
MasterPact NT und NW ist die bewährte Generation von offenen Leistungsschaltern bis 6300 A, die neueste Technologien beinhalten. Der MasterPact NT und NW besteht aus 3 Baugrößen, NT von 630 bis 1600A, NW von 800 bis 4000A und NWb von 4000 bis 6300A. Er ist in Festeinbau oder Einschubtechnik, als Leistungs- oder Lasttrennschalter konfigurierbar. Das integrierbare Schutz- und Auslösegerät MicroLogic kann mit einer Vielzahl von Funktionen und Zubehör ausgestattet werden Offener Leistungsschalter MasterPact NW 1600A N1 Icu ist 42kA bei 440V 3-polig Grundschalter Festeinbau ohne Micrologic Der Masterpact ist über den Online-Konfigurator bestellbar.
Anmerkungen zur LIMMERT-KI

Der Schneider Electric MasterPact NW16N1 ist ein leistungsstarker Leistungsschalter, der für die zuverlässige Stromverteilung und den Schutz von elektrischen Anlagen konzipiert ist. Mit einem Nennstrom von 1600 A und einem Schaltvermögen von 42 kA bei 440 V AC ist dieser 3-polige Schalter ideal für industrielle Anwendungen. Die Festeinbau-Bauart sorgt für eine einfache Installation und Integration in bestehende Systeme. Der MasterPact NW bietet eine hohe mechanische Haltbarkeit von bis zu 12.500 Zyklen ohne Wartung und ist für den Betrieb in einem Temperaturbereich von -25 bis 70 °C geeignet. Mit der Schutzart IP30 ist er für den Einsatz in geschützten Umgebungen ausgelegt. Dieser Schalter erfüllt die Normen EN/IEC 60947-1 und EN/IEC 60947-2 und ist somit eine zuverlässige Wahl für Ihre Stromverteilungsbedürfnisse.

Produktinfos

Gerätetyp: Leistungsschalter
Bauart: Festeinbau
Nennstrom [In]: 1600 A bei 40 °C
Polzahl: 3P
Nennspannung [Ue]: 690 V AC 50/60 Hz
Schaltvermögen [Icu]: 42 kA bei 440 V AC 50/60 Hz
Betriebsart: N1
Schutzart (IP): IP30
Höhe: 352 mm
Breite: 422 mm
Tiefe: 297 mm
Nettogewicht: 50 kg
Betriebstemperatur: -25…70 °C
Isolationsspannung [Ui]: 1000 V AC 50/60 Hz
Impulsfestigkeit [Uimp]: 12 kV
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Bemessungsdauerstrom Iu: 1600 A
    Polzahl: 3
    Überlastauslöser Stromeinstellung: Drucktaster A
    Motorantrieb optional: Ja
    Schutzart (IP): IP30
    Gerätebauart: Einbaugerät Festeinbautechnik
    Anschlussart Hauptstromkreis: Bolzenanschluss
    Geeignet für Hutschienenmontage: Nein
    Weitere Details
    Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz: 42 kA
    Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers: IP30 A
    Einstellbereich des unverzögerten Kurzschlussauslösers: 0 A
    Integrierter Erdschlussschutz: Nein
    Anzahl der Hilfskontakte als Öffner: 0
    Anzahl der Hilfskontakte als Schließer: 0|690
    Anzahl der Hilfskontakte als Wechsler: 5|690
    Ausgelöstmelder vorhanden: Ja
    Position des Anschlusses für Hauptstromkreis: hinten
    Ausführung des Betätigungselements: Drucktaster
    Motorantrieb integriert: Nein
    Bemessungsspannung: 690|690 V
    Hutschienenmontage optional: Nein
    Komplettgerät mit Schutzeinheit: Nein
    Mit integriertem Unterspannungsauslöser: Nein
    Verlustleistung: 220
