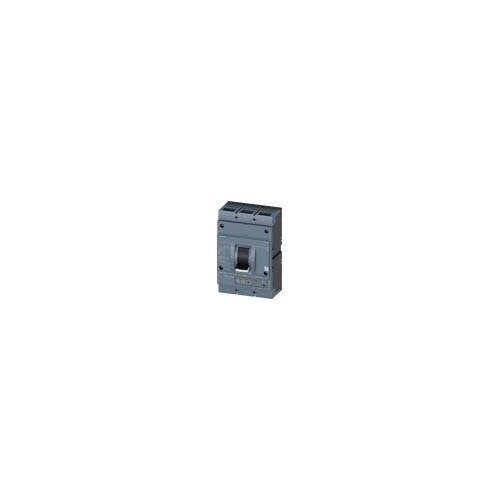

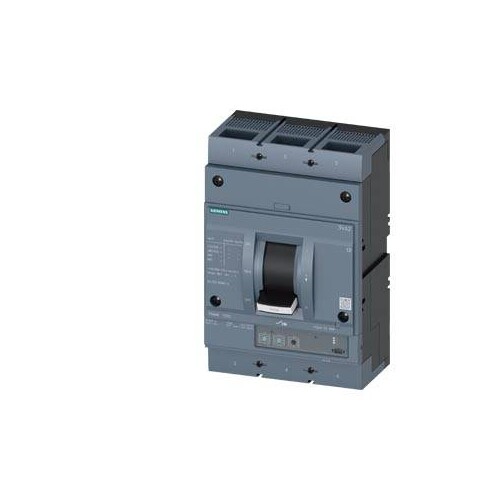

3VA2580-5HL32-0AA0 Siemens Leistungsschalter 3VA2 IEC Frame 1000 S

3VA2580-5HL32-0AA0 Siemens Leistungsschalter 3VA2 IEC Frame 1000 S

Artikelnummer: 31346456

VPE: 1 Stk

EAN: 4042948836361

Herkunftsland: MX

Zolltarifnr.: 85362090

weitere Infos weitere Infos ausblenden

Siemens

Hersteller Art. Nr.: 3VA2580-5HL32-0AA0

beantwortete(n) Fragen weitere Varianten

Beschreibung
LIMMERT-KI Beschreibung

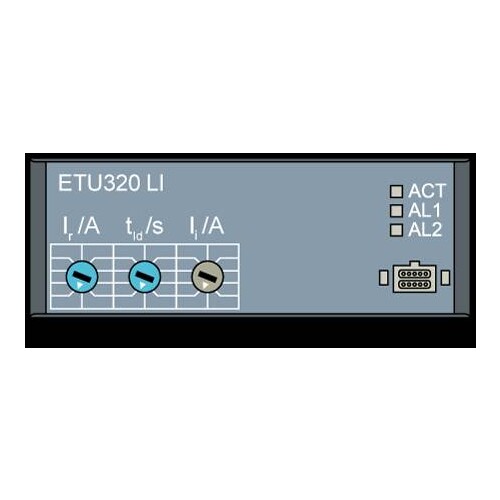

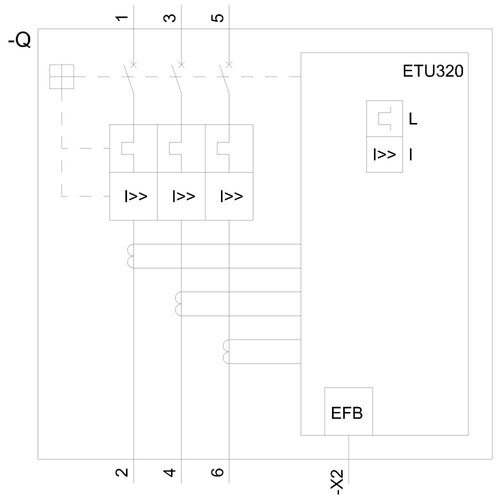

Leistungsschalter 3VA2 IEC Frame 1000 Schaltvermögensklasse M Icu=55kA @ 415V 3-polig, Anlagenschutz ETU320, LI, In=800A Überlastschutz Ir=320A...800A Kurzschlussschutz Ii=1,5...10 x In Schraubenflachanschluss Kompaktleistungsschalter SENTRON 3VA2 für den effektiven Anlagenschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall. Die Kompaktleistungsschalter 3VA setzen Maßstäbe in Flexibilität und modularer Vielfalt bei geringem Platzbedarf. Die Kompaktleistungsschalter 3VA2 sind in 3- und 4-poliger Ausführung mit verschiedenen Bemessungsdauerströmen für die Montage in Festeinbau sowie in Steck-/Einschubtechnik verfügbar. Das modulare und einfach zu montierende Zubehör mit vielfältigen Funktionen ist durchgängig und einheitlich für alle Baugrößen und Baureihen der Kompaktleistungsschalter 3VA. SENTRON Kompaktleistungsschalter 3VA - Ein System. Für alle Anwendungen.

Ausklappen Einklappen

Anmerkungen zur LIMMERT-KI

Der Siemens Leistungsschalter 3VA2580-5HL32-0AA0 ist ein kompakter und leistungsstarker Schalter für industrielle Anwendungen. Mit einer Nennspannung von 800 V und einer maximalen Schaltleistung von 55 kA bei 415 V bietet dieser 3-polige Leistungsschalter zuverlässigen Schutz gegen Überlast und Kurzschluss. Der integrierte Überstromauslöser (ETU320) ermöglicht eine präzise Anpassung des Überlastschutzes zwischen 320 A und 800 A. Mit einer mechanischen Lebensdauer von bis zu 10.000 Zyklen und einer elektrischen Lebensdauer von 4.600 Zyklen bei 415 V ist dieser Schalter für anspruchsvolle Anwendungen konzipiert. Die Schutzart IP40 gewährleistet eine sichere Nutzung in industriellen Umgebungen, während die kompakten Abmessungen von 320 mm Höhe, 210 mm Breite und 120 mm Tiefe eine einfache Integration in bestehende Systeme ermöglichen.

Produktinfos

Schaltvermögen:	55 kA @ 415 V
Anzahl der Pole:	3
Überlastschutz (Ir):	320 A...800 A
Kurzschlussschutz (Ii):	1,5...12 x In
Nennstrom (In):	800 A
Isolationsspannung:	800 V
Betriebsspannung (AC):	690 V
Maximale Verlustleistung:	231 W
Mechanische Lebensdauer:	10.000 Zyklen
Elektrische Lebensdauer (AC-1 bei 415 V):	4.600 Zyklen
Elektrische Lebensdauer (AC-1 bei 690 V):	3.200 Zyklen
Schutzart (IP):	IP40
Betriebstemperatur (min):	-25 °C
Betriebstemperatur (max):	70 °C

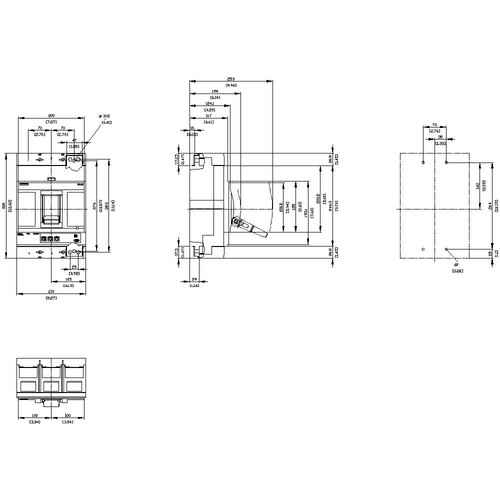

Höhe:	320 mm
Breite:	210 mm
Tiefe:	120 mm
Netto Gewicht:	13,644 kg

Preisanzeige nur nach Anmeldung

Download

3D / BIM Objekt

Katalogseiten

Produktlink

https://www.industry-mobile-support.siemens-info.com/#/de/product/3VA2580-5HL32-0AA0

Produktinfos

Bemessungsdauerstrom Iu:	Einbaugerät Festeinbautechnik A
Polzahl:	0\|8000
Überlastauslöser Stromeinstellung:	0 A
Motorantrieb optional:	Nein
Schutzart (IP):	IP40
Gerätebauart:	800
Geeignet für Hutschienenmontage:	0\|800
Weitere Details
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz:	55\|690 kA
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers:	1 A
Einstellbereich des unverzögerten Kurzschlussauslösers:	1200\|8000 A
Integrierter Erdschlussschutz:	Nein
Anzahl der Hilfskontakte als Öffner:	0
Anzahl der Hilfskontakte als Schließer:	0
Anzahl der Hilfskontakte als Wechsler:	1
Ausgelöstmelder vorhanden:	3\|800
Position des Anschlusses für Hauptstromkreis:	0
Ausführung des Betätigungselements:	Kipphebel
Motorantrieb integriert:	Nein
Bemessungsspannung:	690\|690 V
Hutschienenmontage optional:	Nein
Komplettgerät mit Schutzeinheit:	Ja
Mit integriertem Unterspannungsauslöser:	0\|8000
