3VA11503EE460AA0 Siemens Leistungsschalter 3VA1 IEC Frame 160 Sc

32944493
32944493
1 Stk
4042948822456
CZ
85362010
weitere Infos weitere Infos ausblenden
Siemens
3VA1150-3EE46-0AA0
beantwortete(n) Fragen weitere Varianten

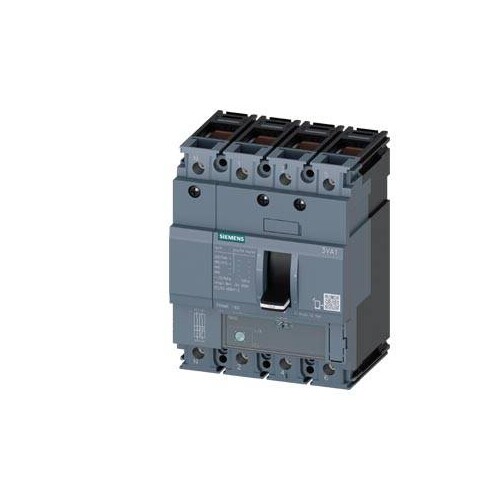

Leistungsschalter 3VA1 IEC Frame 160 Schaltvermögensklasse N Icu=25kA @ 415V 4-polig, Anlagenschutz TM220, ATFM, In=50A Überlastschutz Ir=35A...50A Kurzschlussschutz Ii=10 x In N-Leiter ungeschützt Klemmenanschluss Kompaktleistungsschalter SENTRON 3VA1 für den effektiven Anlagenschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall. Die Kompaktleistungsschalter 3VA setzen Maßstäbe in Flexibilität und modularer Vielfalt bei geringem Platzbedarf. Die Kompaktleistungsschalter 3VA1 sind in 1-, 2-, 3- und 4-poliger Ausführung mit verschiedenen Bemessungsdauerströmen für die Montage in Festeinbau sowie in Steck-/Einschubtechnik verfügbar. Das modulare und einfach zu montierende Zubehör mit vielfältigen Funktionen ist durchgängig und einheitlich für alle Baugrößen und Baureihen der Kompaktleistungsschalter 3VA. SENTRON Kompakt­leistungs­schalter 3VA - Ein System. Für alle Anwendungen.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der Siemens Leistungsschalter 3VA11503EE460AA0 ist ein kompakter Leistungsschalter der Baugröße IEC Frame 160, der für industrielle Anwendungen konzipiert wurde. Mit einer Bemessungsisolationsspannung von 800 V und einem maximalen Bemessungsbetriebsspannung von 600 V DC bietet dieser Schalter eine zuverlässige Leistung. Die Schaltvermögensklasse N mit einem Ausschaltvermögen von 25 kA bei 415 V gewährleistet einen effektiven Schutz gegen Überlast und Kurzschluss. Der Schalter hat eine mechanische Lebensdauer von bis zu 20.000 Schaltspielen und ist für einen Bemessungsstrom von 50 A ausgelegt. Mit einer kompakten Bauform von 130 mm Höhe, 101,6 mm Breite und 70 mm Tiefe ist er einfach zu installieren. Die Schutzart IP40 und die Fähigkeit, in einem Temperaturbereich von -25 °C bis 70 °C zu arbeiten, machen ihn ideal für anspruchsvolle Umgebungen. Dieser Leistungsschalter ist ein unverzichtbares Element in der SENTRON Produktlinie und bietet vielseitige Schutzlösungen für elektrische Anlagen.

Produktinfos

Produkt-Markenname: SENTRON
Produkt-Bezeichnung: Kompaktleistungsschalter
Ausführung des Produkts: Anlagenschutz
Ausführung des Überstromauslösers: TM220
Schutzfunktion des Überstromauslösers: LI
Polzahl: 4
Bemessungsisolationsspannung Ui: 800 V
Maximale Bemessungsbetriebsspannung Ue bei DC: 600 V
Verlustwirkleistung bei Bemessungsstrom: 14,6 W
Verlustleistung je Phasenpol bei AC: 4,87 W
mechanische Lebensdauer: 20 000 Schaltspiele
Elektrische Lebensdauer bei AC-1 (380/415 V): 9 000 Schaltspiele
Maximaler Bemessungsdauerstrom der Baugröße: 160 A
Bemessungsdauerstrom Iu: 50 A
Schaltvermögensklasse: N
Ausschaltvermögen bei 415 V: 25 kA
Einschaltvermögen bei 415 V: 52,5 kA

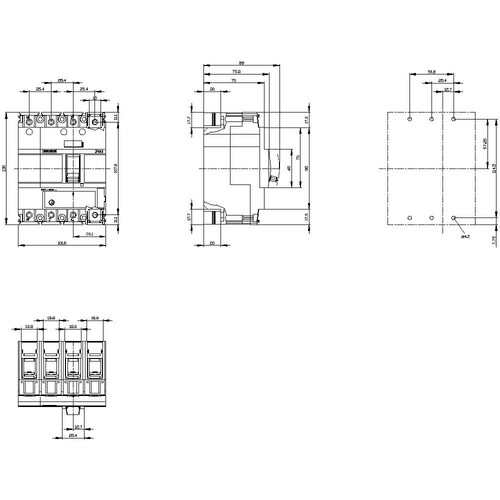

Höhe: 130 mm
Breite: 101,6 mm
Tiefe: 70 mm
Anordnung des elektrischen Anschlusses: vorderseitiger Anschluss
Anschlussquerschnitt: 1 x (1.5 - 70 mm²)
Schutzart (IP): IP40
Umgebungstemperatur minimal: -25 °C
Umgebungstemperatur maximal: 70 °C
Lagertemperatur minimal: -40 °C
Lagertemperatur maximal: 80 °C
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    32944486
    Preisanzeige nur nach Anmeldung
    32070634
    Preisanzeige nur nach Anmeldung
    20005860
    Preisanzeige nur nach Anmeldung
    20021477
    Preisanzeige nur nach Anmeldung
    20593104
    Preisanzeige nur nach Anmeldung
    20593111
    Preisanzeige nur nach Anmeldung
    02050582
    Preisanzeige nur nach Anmeldung
    02273280
    Preisanzeige nur nach Anmeldung
    22596126
    Preisanzeige nur nach Anmeldung

    Download


    3D / BIM Objekt

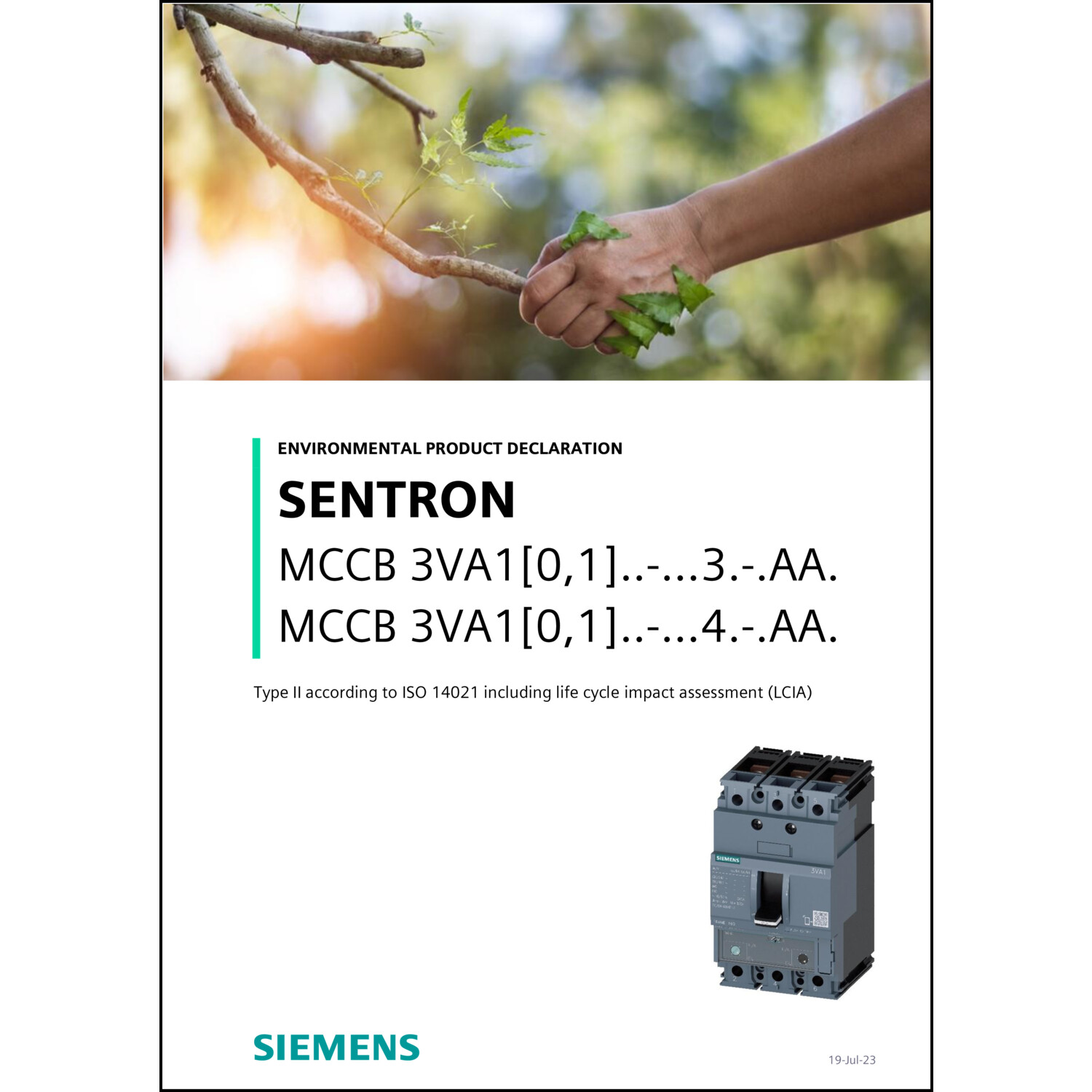

    EPD-Erklärung (Environmental Product Declaration)

    Katalogseiten

    Produktlink

    https://www.industry-mobile-support.siemens-info.com/#/de/product/3VA1150-3EE46-0AA0

    Produktinfos

    Bemessungsdauerstrom Iu: Einbaugerät Festeinbautechnik A
    Polzahl: 0|500
    Überlastauslöser Stromeinstellung: 0 A
    Motorantrieb optional: Ja
    Schutzart (IP): IP40
    Gerätebauart: 50
    Geeignet für Hutschienenmontage: 0|50
    Weitere Details
    Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz: 25|690 kA
    Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers: 1 A
    Einstellbereich des unverzögerten Kurzschlussauslösers: 500|500 A
    Integrierter Erdschlussschutz: Nein
    Anzahl der Hilfskontakte als Öffner: 0
    Anzahl der Hilfskontakte als Schließer: 0
    Anzahl der Hilfskontakte als Wechsler: 1
    Ausgelöstmelder vorhanden: 4|50
    Position des Anschlusses für Hauptstromkreis: 1
    Ausführung des Betätigungselements: Kipphebel
    Motorantrieb integriert: Nein
    Bemessungsspannung: 690|690 V
    Hutschienenmontage optional: Ja
    Komplettgerät mit Schutzeinheit: Ja
    Mit integriertem Unterspannungsauslöser: 0|500
