  6. 3VA1125-3EF36-0AA0 Siemens MCCB_IEC_BG160_25A_3P_25KA_TM_ ATAM

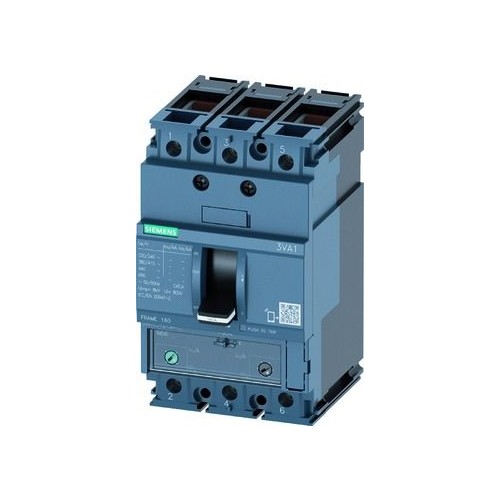

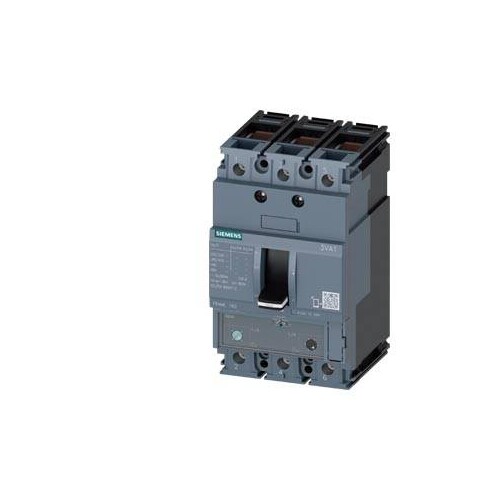

3VA1125-3EF36-0AA0 Siemens MCCB_IEC_BG160_25A_3P_25KA_TM_ ATAM

24997456
2034143
1 Stk
4042948820360
CZ
85362010
weitere Infos weitere Infos ausblenden
Siemens
3VA1125-3EF36-0AA0
beantwortete(n) Fragen weitere Varianten
Leistungsschalter 3VA1 IEC Frame 160 Schaltvermögensklasse N Icu=25kA @ 415V 3-polig, Anlagenschutz TM240, ATAM, In=25A Überlastschutz Ir=18A...25A Kurzschlussschutz Ii=6,4...12,8 x In Klemmenanschluss Kompaktleistungsschalter SENTRON 3VA1 für den effektiven Anlagenschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall. Die Kompaktleistungsschalter 3VA setzen Maßstäbe in Flexibilität und modularer Vielfalt bei geringem Platzbedarf. Die Kompaktleistungsschalter 3VA1 sind in 1-, 2-, 3- und 4-poliger Ausführung mit verschiedenen Bemessungsdauerströmen für die Montage in Festeinbau sowie in Steck-/Einschubtechnik verfügbar. Das modulare und einfach zu montierende Zubehör mit vielfältigen Funktionen ist durchgängig und einheitlich für alle Baugrößen und Baureihen der Kompaktleistungsschalter 3VA. SENTRON Kompakt­leistungs­schalter 3VA - Ein System. Für alle Anwendungen.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der Siemens Kompaktleistungsschalter 3VA1125-3EF36-0AA0 ist ein hochentwickelter Leistungsschalter der SENTRON-Serie, der für den Anlagenschutz konzipiert ist. Mit einer Nennstromstärke von 25 A und einem Schaltvermögen von 25 kA bei 415 V bietet er zuverlässigen Schutz gegen Überlast und Kurzschluss. Der Schalter ist in einer kompakten Bauform mit den Abmessungen 130 mm Höhe, 76,2 mm Breite und 70 mm Tiefe erhältlich und wiegt 1,026 kg. Die Schutzart IP40 gewährleistet, dass er für den Einsatz in anspruchsvollen Umgebungen geeignet ist. Der Überstromauslöser TM240 bietet eine präzise Schutzfunktion, während die mechanische Lebensdauer von 20.000 Schaltspielen eine hohe Zuverlässigkeit garantiert. Dieser Leistungsschalter ist ideal für industrielle Anwendungen und bietet eine einfache Montage sowie modulare Erweiterungsmöglichkeiten.

Produktinfos

Produkt-Markenname: SENTRON
Produkt-Bezeichnung: Kompaktleistungsschalter
Ausführung des Produkts: Anlagenschutz
Ausführung des Überstromauslösers: TM240
Schutzfunktion des Überstromauslösers: LI
Polzahl: 3
Isolationsspannung: 800 V
Betriebsspannung DC: 500 V
Betriebsspannung AC: 690 V
Verlustleistung: 8,5 W
mechanische Lebensdauer: 20.000 Schaltspiele
elektrische Lebensdauer bei AC-1 (380/415 V): 9.000 Schaltspiele
elektrische Lebensdauer bei AC-1 (690 V): 6.300 Schaltspiele
Betriebsstrom bei 40 °C: 25 A
Betriebsstrom bei 55 °C: 24 A
Betriebsstrom bei 60 °C: 24 A
Betriebsstrom bei 70 °C: 23 A
Ausschaltvermögen bei 415 V: 25 kA
Ausschaltvermögen bei 240 V: 36 kA
Ausschaltvermögen bei 500 V: 5 kA
Einschaltvermögen bei 415 V: 52,5 kA
Einschaltvermögen bei 240 V: 75,6 kA
Schutzart (IP): IP40
Höhe: 130 mm
Breite: 76,2 mm
Tiefe: 70 mm
Nettogewicht: 1,026 kg
Umgebungstemperatur minimal: -25 °C
Umgebungstemperatur maximal: 70 °C
Lagerung minimal: -40 °C
Lagerung maximal: 80 °C
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    23913072
    Preisanzeige nur nach Anmeldung
    23913065
    Preisanzeige nur nach Anmeldung
    20210512
    Preisanzeige nur nach Anmeldung
    02012103
    Preisanzeige nur nach Anmeldung
    02050400
    Preisanzeige nur nach Anmeldung
    01027356
    Preisanzeige nur nach Anmeldung
    20033034
    Preisanzeige nur nach Anmeldung
    02266749
    Preisanzeige nur nach Anmeldung
    20715093
    Preisanzeige nur nach Anmeldung
    02105028
    Preisanzeige nur nach Anmeldung
    20004537
    Preisanzeige nur nach Anmeldung
    02155386
    Preisanzeige nur nach Anmeldung
    02266798
    Preisanzeige nur nach Anmeldung
    02266742
    Preisanzeige nur nach Anmeldung
    02266875
    Preisanzeige nur nach Anmeldung
    01015624
    Preisanzeige nur nach Anmeldung
    01129464
    Preisanzeige nur nach Anmeldung
    25807734
    Preisanzeige nur nach Anmeldung

    Download


    3D / BIM Objekt

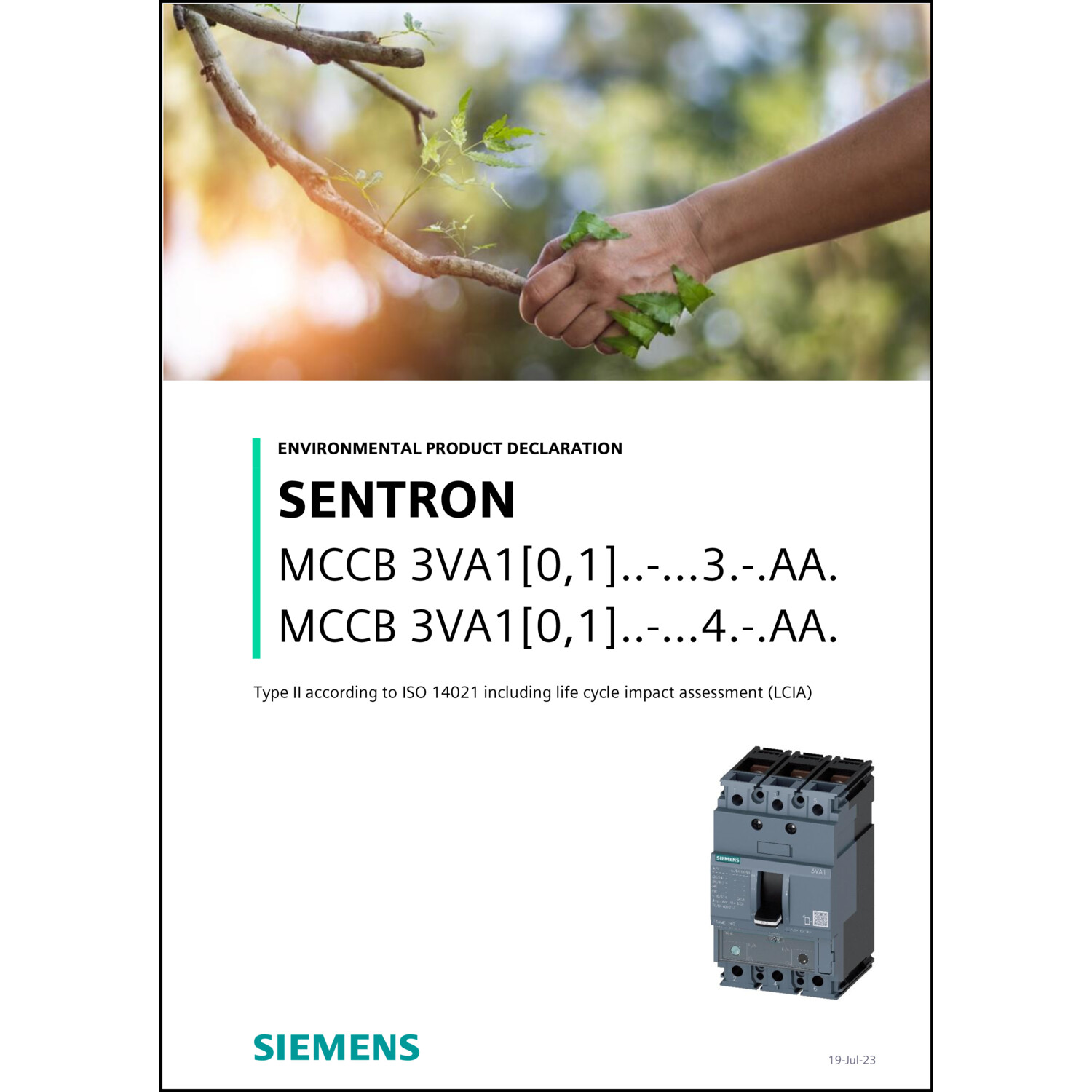

    EPD-Erklärung (Environmental Product Declaration)

    Katalogseiten

    Produktlink

    https://www.industry-mobile-support.siemens-info.com/#/de/product/3VA1125-3EF36-0AA0

    Produktinfos

    Bemessungsdauerstrom Iu: Einbaugerät Festeinbautechnik A
    Polzahl: 0|320
    Überlastauslöser Stromeinstellung: 0 A
    Motorantrieb optional: Ja
    Schutzart (IP): IP40
    Gerätebauart: 25
    Geeignet für Hutschienenmontage: 0|25
    Weitere Details
    Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz: 25|690 kA
    Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers: 1 A
    Einstellbereich des unverzögerten Kurzschlussauslösers: 160|320 A
    Integrierter Erdschlussschutz: Nein
    Anzahl der Hilfskontakte als Öffner: 0
    Anzahl der Hilfskontakte als Schließer: 0
    Anzahl der Hilfskontakte als Wechsler: 1
    Ausgelöstmelder vorhanden: 3|25
    Position des Anschlusses für Hauptstromkreis: 1
    Ausführung des Betätigungselements: Kipphebel
    Motorantrieb integriert: Nein
    Bemessungsspannung: 690|690 V
    Hutschienenmontage optional: Ja
    Komplettgerät mit Schutzeinheit: Ja
    Mit integriertem Unterspannungsauslöser: 0|320
