3VA1112-5EE36-0AA0 Siemens Leistungsschalter 3VA1 IEC Frame 160 Sc

27514523
2033274
1 Stk
4042948821930
CZ
85362090
3VA1112-5EE36-0AA0
beantwortete(n) Fragen weitere Varianten

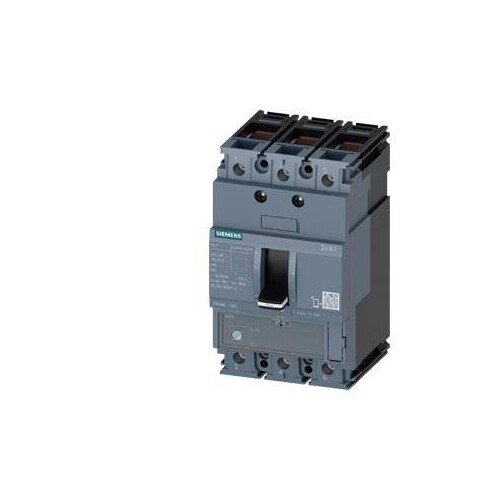

Leistungsschalter 3VA1 IEC Frame 160 Schaltvermögensklasse M Icu=55kA @ 415V 3-polig, Anlagenschutz TM220, ATFM, In=125A Überlastschutz Ir=88A...125A Kurzschlussschutz Ii=10 x In Klemmenanschluss Kompaktleistungsschalter SENTRON 3VA1 für den effektiven Anlagenschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall. Die Kompaktleistungsschalter 3VA setzen Maßstäbe in Flexibilität und modularer Vielfalt bei geringem Platzbedarf. Die Kompaktleistungsschalter 3VA1 sind in 1-, 2-, 3- und 4-poliger Ausführung mit verschiedenen Bemessungsdauerströmen für die Montage in Festeinbau sowie in Steck-/Einschubtechnik verfügbar. Das modulare und einfach zu montierende Zubehör mit vielfältigen Funktionen ist durchgängig und einheitlich für alle Baugrößen und Baureihen der Kompaktleistungsschalter 3VA. SENTRON Kompakt­leistungs­schalter 3VA - Ein System. Für alle Anwendungen.
Anmerkungen zur LIMMERT-KI

Der Siemens Leistungsschalter 3VA1112-5EE36-0AA0 ist ein kompakter Schalter der Baureihe SENTRON, der für den Anlagenschutz konzipiert ist. Mit einer Schaltvermögensklasse M und einem Kurzschlussstrom von bis zu 55 kA bei 415 V bietet er zuverlässigen Schutz für elektrische Anlagen. Der Schalter hat eine Nennstromstärke von 125 A und ist für den Betrieb bei Temperaturen von -25 °C bis 70 °C geeignet. Die mechanische Lebensdauer beträgt typischerweise 20.000 Schaltspiele, während die elektrische Lebensdauer bei AC-1 bis zu 9.000 Schaltspielen erreicht. Mit einem kompakten Design von 130 mm Höhe, 76,2 mm Breite und 70 mm Tiefe ist er einfach zu installieren und bietet IP40-Schutz. Der Überstromauslöser TM220 sorgt für zusätzlichen Schutz gegen Überlast und Kurzschluss. Ideal für industrielle Anwendungen, bietet dieser Leistungsschalter eine hohe Flexibilität und Modularität.

Produktinfos

Produkt-Markenname: SENTRON
Produkt-Bezeichnung: Kompaktleistungsschalter
Ausführung des Produkts: Anlagenschutz

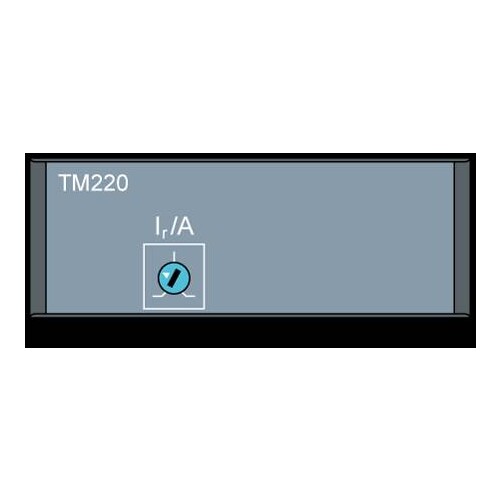

Ausführung des Überstromauslösers: TM220
Schutzfunktion des Überstromauslösers: LI
Polzahl: 3
Isolationsspannung: 800 V
Betriebsspannung DC: 500 V
Betriebsspannung AC: 690 V
Verlustleistung: 28,1 W
Mechanische Lebensdauer: 20 000 Schaltspiele
Elektrische Lebensdauer AC-1 bei 380/415 V: 9 000 Schaltspiele
Elektrische Lebensdauer AC-1 bei 690 V: 6 300 Schaltspiele
Betriebsstrom bei 40 °C: 125 A
Betriebsstrom bei 55 °C: 122 A
Betriebsstrom bei 60 °C: 120 A
Betriebsstrom bei 70 °C: 114 A
Ausschaltvermögen bei 415 V: 55 kA
Ausschaltvermögen bei 240 V: 85 kA
Einschaltvermögen bei 415 V: 121 kA
Einschaltvermögen bei 240 V: 187 kA

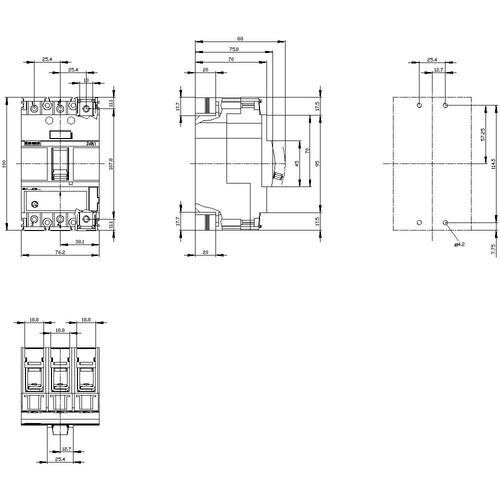

Höhe: 130 mm
Breite: 76,2 mm
Tiefe: 70 mm
Schutzart (IP): IP40
Umgebungstemperatur Betrieb minimal: -25 °C
Umgebungstemperatur Betrieb maximal: 70 °C
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Katalogseiten

    Produktinfos

    Bemessungsdauerstrom Iu: Einbaugerät Festeinbautechnik A
    Polzahl: 0|1250
    Überlastauslöser Stromeinstellung: 0 A
    Motorantrieb optional: Ja
    Schutzart (IP): IP40
    Gerätebauart: 125
    Geeignet für Hutschienenmontage: 0|125
    Weitere Details
    Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz: 55|690 kA
    Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers: 1 A
    Einstellbereich des unverzögerten Kurzschlussauslösers: 1250|1250 A
    Integrierter Erdschlussschutz: Nein
    Anzahl der Hilfskontakte als Öffner: 0
    Anzahl der Hilfskontakte als Schließer: 0
    Anzahl der Hilfskontakte als Wechsler: 1
    Ausgelöstmelder vorhanden: 3|125
    Position des Anschlusses für Hauptstromkreis: 1
    Ausführung des Betätigungselements: Kipphebel
    Motorantrieb integriert: Nein
    Bemessungsspannung: 690|690 V
    Hutschienenmontage optional: Nein
    Komplettgerät mit Schutzeinheit: Ja
    Mit integriertem Unterspannungsauslöser: 0|1250
