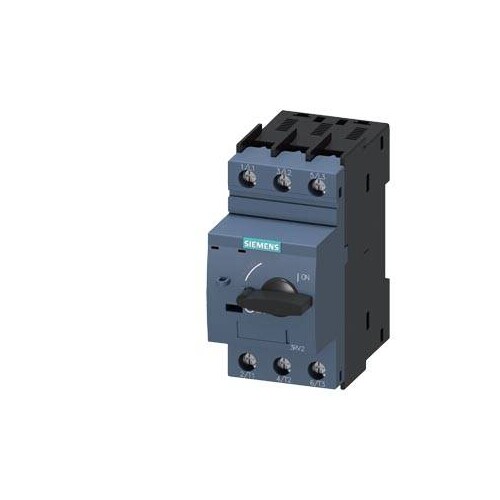

3RV2321-4DC10 Siemens LEISTUNGSSCHALTER SCHRAUBANSCHL. 25A

20728043
4394377
1 Stk
4011209716322
DE
85362010
3RV2321-4DC10
beantwortete(n) Fragen weitere Varianten
Leistungsschalter Baugröße S0 für Starterkombination Bemessungsstrom 25 A N-Auslöser 325 A Schraubanschluss Standardschaltvermögen Leistungsschalter SIRIUS 3RV2 für Starterkombinationen zum sicheren Schutz der Verbraucher bei Kurzschluss sowie zur sicheren Trennung vom Netz. Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich. Verfügbar sind Gerätevarianten für Motorschutz (auch mitÜberlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise mit eingebautem Hilfsschalter erhältlich. Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser, Meldeschalter etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich. Die Leistungsschalter 3RV2 lösen die bewährte Baureihe 3RV1 ab. Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
Anmerkungen zur LIMMERT-KI

Der Siemens Leistungsschalter 3RV2321-4DC10 ist ein kompakter und zuverlässiger Schalter der Baugröße S0, der für Starterkombinationen mit einem Bemessungsstrom von 25 A konzipiert ist. Er verfügt über einen Schraubanschluss und bietet eine Stoßspannungsfestigkeit von bis zu 6 kV sowie eine Isolationsspannung von 690 V. Mit einer mechanischen Lebensdauer von 100.000 Schaltspielen und einer elektrischen Lebensdauer von ebenfalls 100.000 Schaltspielen ist dieser Leistungsschalter ideal für den Einsatz in industriellen Anwendungen. Die Umgebungstemperatur kann im Betrieb zwischen -20 °C und +60 °C liegen, was ihn vielseitig einsetzbar macht. Seine Schutzart IP20 gewährleistet Sicherheit in geschützten Umgebungen. Der 3RV2 ist eine bewährte Lösung für den Schutz von Motoren und anderen elektrischen Verbrauchern.

Produktinfos

Baugröße des Leistungsschalters: S0
Bemessungsstrom: 25 A
N-Auslöser: 325 A
Anschlussart: Schraubanschluss
Betriebsfrequenz: 50 ... 60 Hz
Isolationsspannung: 690 V
Stoßspannungsfestigkeit: 6 kV
Schockfestigkeit: 25g / 11 ms
Mechanische Lebensdauer: 100 000 Schaltspiele
Elektrische Lebensdauer: 100 000 Schaltspiele
Umgebungstemperatur (Betrieb): -20 ... +60 °C
Umgebungstemperatur (Lagerung): -50 ... +80 °C
Umgebungstemperatur (Transport): -50 ... +80 °C
Polzahl: 3
Schutzart (IP): IP20

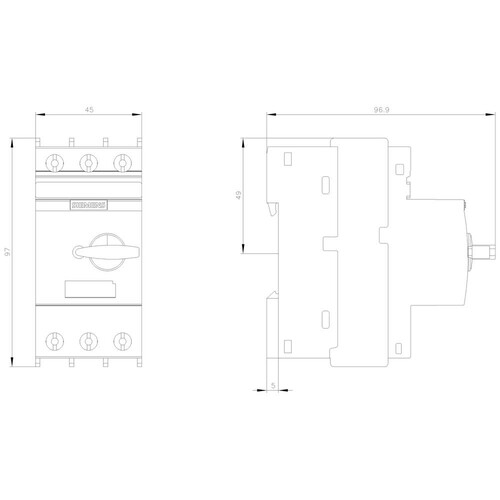

Höhe: 97 mm
Breite: 45 mm
Tiefe: 97 mm
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Katalogseiten

    Produktinfos

    Polzahl: 3
    Überlastauslöser Stromeinstellung: 25 A
    Bemessungsdauerstrom Iu: 25 A
    Bemessungsbetriebsspannung: 690|690 V
    Gerätebauart: Einbaugerät Festeinbautechnik
    Schutzart (IP): IP20
    Auslösetechnik: EV006116|690
    Mit integriertem Hilfsschalter: Nein
    Mit integriertem Unterspannungsauslöser: 0|690
    Weitere Details
    Bemessungsbetriebsleistung bei AC-3, 400 V: 11 kW
    Bemessungsbetriebsleistung bei AC-3, 230 V: 5.5 kW
    Einstellbereich des unverzögerten Kurzschlussauslösers: 0 A
    Phasenausfallempfindlich: Nein
    Anschlussart Hauptstromkreis: Schraubanschluss
    Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC: 55|325 kA
    Breite: 45 mm
    Tiefe: 97|690 mm
    Höhe: 97 mm
    Ausführung des Betätigungselements: 5.5
    Mit thermischem Überlastschutz: 55
