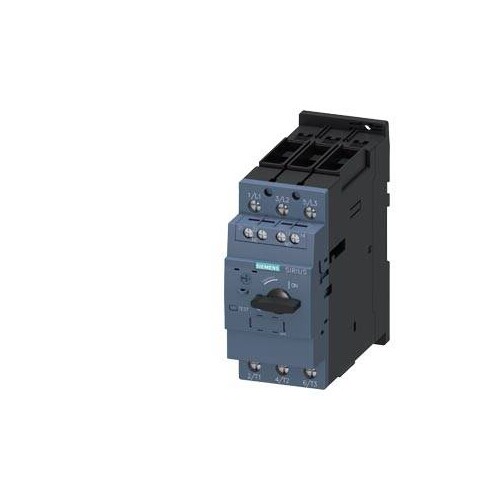

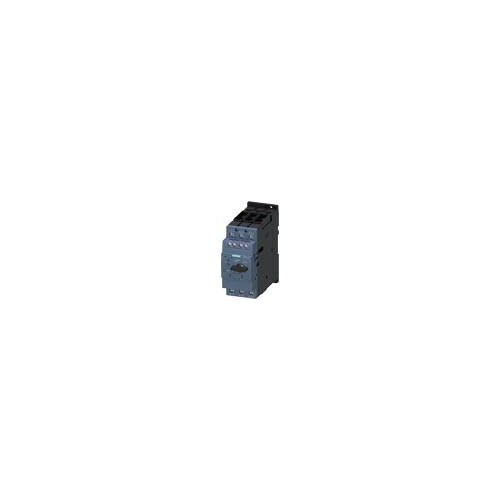

3RV2031-4SA15 Siemens Sirius S2 Leistungsschalter

23425710
2025653
1 Stk
4047621001838
DE
85362090
3RV2031-4SA15
beantwortete(n) Fragen weitere Varianten

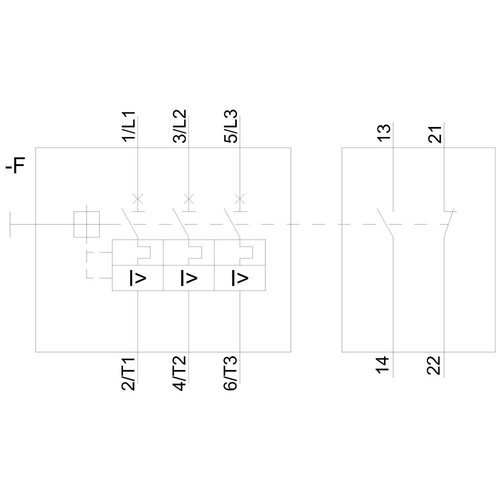

Leistungsschalter Baugröße S2 für den Motorschutz, CLASS 10 A-Auslöser 9,5...14 A N-Auslöser 208 A Schraubanschluss Standardschaltvermögen mit querliegenden Hilfsschalter 1S+1Ö Leistungsschalter SIRIUS 3RV2 für Motorschutz zum sicheren Abschalten bei Kurzschluss und Schutz der Verbraucher und Anlage vor Überlast, sowie zur sicheren Trennung der Anlage vom Netz. Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich. Verfügbar sindGerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise mit eingebautem Hilfsschalter erhältlich. Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser, Meldeschalter etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich. Die Leistungsschalter 3RV2 lösen die bewährte Baureihe 3RV1 ab. Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
Anmerkungen zur LIMMERT-KI

Der Siemens SIRIUS 3RV2031-4SA15 Leistungsschalter ist ein hochentwickeltes Gerät für den Motorschutz, das eine zuverlässige Abschaltung bei Überlast und Kurzschluss bietet. Mit einer Baugröße S2 und einem Nennstrom von 14 A ist dieser Schalter für eine Bemessungsbetriebsspannung von bis zu 690 V ausgelegt. Er verfügt über eine integrierte Hilfsschalterfunktion und ist für eine Umgebungstemperatur von -20 bis +60 °C geeignet. Der Schalter bietet eine hohe mechanische und elektrische Lebensdauer von jeweils 50.000 Zyklen und erfüllt die Schutzart IP20. Durch die kompakte Bauweise und die Möglichkeit zur Montage auf einer DIN-Schiene ist der 3RV2031-4SA15 ideal für den Einsatz in industriellen Anwendungen. Er ist kompatibel mit den neuesten Motoren der Effizienzklassen IE3 und IE4 und bietet eine optimale Lösung für den sicheren Betrieb von elektrischen Maschinen.

Produktinfos

Baugröße: S2
Ausführung: Motorschutz
Nennstrom: 14 A
Einstellbereich Überlastauslöser: 9,5 ... 14 A
Anzahl der Pole: 3
Bemessungsbetriebsspannung: 690 V
Schutzart (IP): IP20
Betriebstemperatur: -20 ... +60 °C

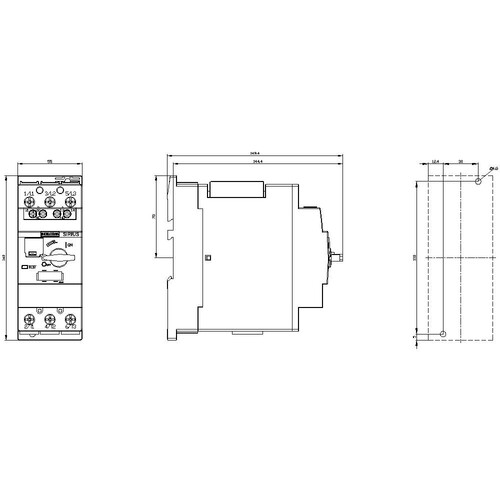

Höhe: 140 mm
Breite: 55 mm
Tiefe: 149 mm
Gewicht: 1,081 kg
Hilfsschalter integriert: Ja
Überlastauslöser: thermisch
Kurzschlussschutz: Ja
Betriebsfrequenz: 50 ... 60 Hz
Mechanische Lebensdauer: 50.000 Zyklen
Elektrische Lebensdauer: 50.000 Zyklen
Preisanzeige nur nach Anmeldung
B

    Katalogseiten

    Produktinfos

    Polzahl: 3|690
    Überlastauslöser Stromeinstellung: 14|9.5 A
    Bemessungsdauerstrom Iu: 14 A
    Bemessungsbetriebsspannung: 690|690 V
    Gerätebauart: EV009211|9.5
    Schutzart (IP): IP20
    Auslösetechnik: magnetisch
    Mit integriertem Hilfsschalter: Ja
    Mit integriertem Unterspannungsauslöser: Nein
    Weitere Details
    Bemessungsbetriebsleistung bei AC-3, 400 V: 5.5 kW
    Bemessungsbetriebsleistung bei AC-3, 230 V: 3 kW
    Einstellbereich des unverzögerten Kurzschlussauslösers: 1 A
    Phasenausfallempfindlich: 1|208
    Anschlussart Hauptstromkreis: Schraubanschluss
    Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC: 65|9.5 kA
    Breite: 55 mm
    Tiefe: 149|690 mm
    Höhe: 140 mm
    Ausführung des Betätigungselements: 14
    Mit thermischem Überlastschutz: 3
