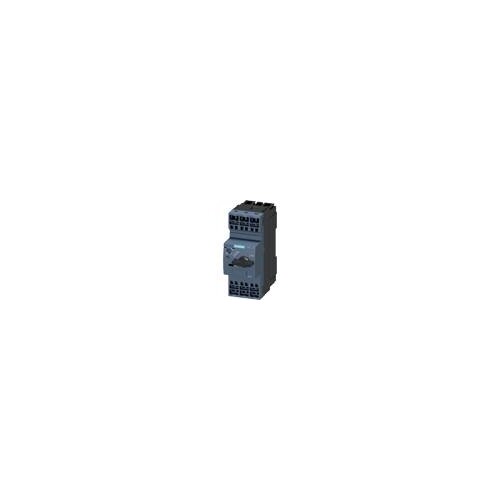

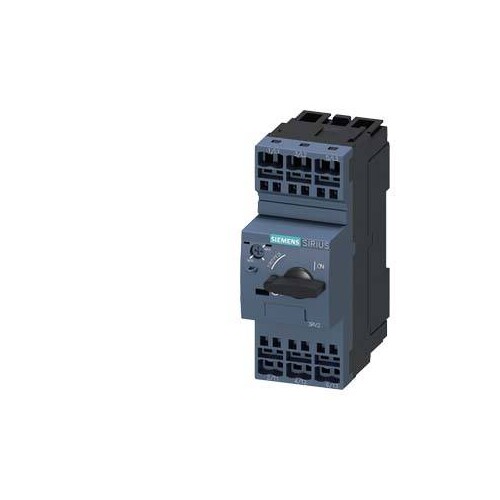

3RV2021-1GA20 Siemens Leistungsschalter f. Motorschutz Bgr.S0 4,5-6,3A Federzug

10093174
4399856
1 Stk
4011209902961
DE
85362090
3RV2021-1GA20
beantwortete(n) Fragen weitere Varianten
Leistungsschalter Baugröße S0 für den Motorschutz, CLASS 10 A-Auslöser 4,5...6,3 A N-Auslöser 82 A Federzuganschluss Standardschaltvermögen Leistungsschalter SIRIUS 3RV2 für Motorschutz zum sicheren Abschalten bei Kurzschluss und Schutz der Verbraucher und Anlage vor Überlast, sowie zur sicheren Trennung der Anlage vom Netz. Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich. Verfügbar sindGerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise mit eingebautem Hilfsschalter erhältlich. Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser, Meldeschalter etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich. Die Leistungsschalter 3RV2 lösen die bewährte Baureihe 3RV1 ab. Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
Anmerkungen zur LIMMERT-KI

Der Siemens Leistungsschalter 3RV2021-1GA20 ist ein kompakter und zuverlässiger Schalter für den Motorschutz der Baugröße S0. Mit einem Nennstrom von 4,5 bis 6,3 A und einer maximalen Betriebsspannung von 690 V bietet er eine robuste Lösung für industrielle Anwendungen. Die Schutzart IP20 gewährleistet eine sichere Verwendung in geschützten Umgebungen. Der Schalter ist mit einer magnetischen Auslösetechnik ausgestattet und hat eine mechanische sowie elektrische Lebensdauer von jeweils 100.000 Zyklen. Der 3-polige Leistungsschalter ist für die Montage auf einer 35 mm DIN-Schiene konzipiert und verfügt über einen Federzuganschluss, der eine einfache und wartungsfreie Installation ermöglicht. Ideal für den Einsatz in Motorsteuerungen, bietet dieser Schalter auch eine hohe Zuverlässigkeit und Sicherheit in anspruchsvollen Anwendungen.

Produktinfos

Baugröße: S0
Nennstrom: 4,5 ... 6,3 A
Schutzart (IP): IP20
Betriebsspannung: 20 ... 690 V
Anzahl der Pole: 3
Auslösetechnik: magnetisch
Mechanische Lebensdauer: 100000 Zyklen
Elektrische Lebensdauer: 100000 Zyklen
Betriebstemperatur: -20 ... +60 °C

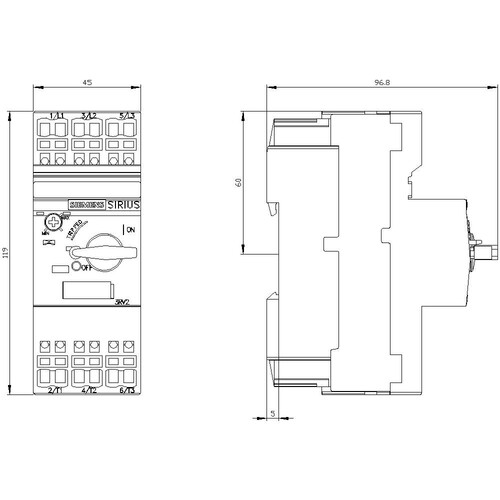

Höhe: 119 mm
Breite: 45 mm
Tiefe: 97 mm
Montageart: Schraub- und Snap-On-Montage auf 35 mm DIN-Schiene
Anschlussart: Federzuganschluss
Preisanzeige nur nach Anmeldung
B

    Katalogseiten

    Produktinfos

    Polzahl: 3|690
    Überlastauslöser Stromeinstellung: 4.5|6.3 A
    Bemessungsdauerstrom Iu: 6.3 A
    Bemessungsbetriebsspannung: 690|690 V
    Gerätebauart: EV009211|6.3
    Schutzart (IP): IP20
    Auslösetechnik: magnetisch
    Mit integriertem Hilfsschalter: Nein
    Mit integriertem Unterspannungsauslöser: Nein
    Weitere Details
    Bemessungsbetriebsleistung bei AC-3, 400 V: 2.2 kW
    Bemessungsbetriebsleistung bei AC-3, 230 V: 1.5 kW
    Einstellbereich des unverzögerten Kurzschlussauslösers: 0 A
    Phasenausfallempfindlich: 1|82
    Anschlussart Hauptstromkreis: Federzuganschluss
    Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC: 100|6.3 kA
    Breite: 45 mm
    Tiefe: 97|690 mm
    Höhe: 119 mm
    Ausführung des Betätigungselements: 6.3
    Mit thermischem Überlastschutz: 3
