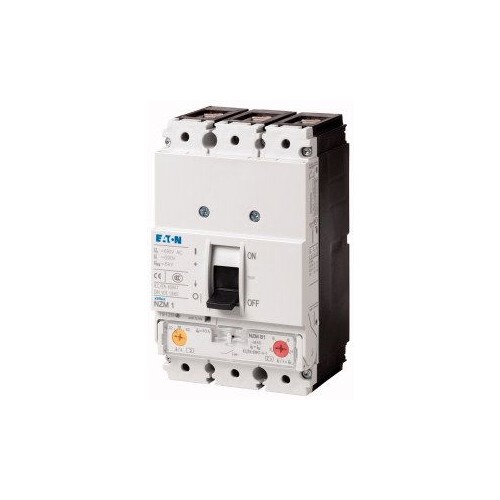

271401 Eaton NZMC1-M80 Leistungsschalter3p Motorschutz

21447266
4253484
1 Stk
4015082714017
RO
8536209090
NZMC1-M80 Leistungsschalter3p Motorschutz
Anmerkungen zur LIMMERT-KI

Der Eaton NZMC1-M80 ist ein leistungsstarker dreipoliger Leistungsschalter mit einem Nennstrom von 80 A und einer Nennspannung von bis zu 690 V. Dieser thermomagnetische Leistungsschalter ist für den Einsatz in unearteten Versorgungsnetzen konzipiert und bietet zuverlässigen Schutz gegen Überlast und Kurzschluss. Mit einem kompakten Design von 88 mm in der Tiefe, 145 mm in der Höhe und 90 mm in der Breite ist er einfach zu installieren und eignet sich ideal für industrielle Anwendungen. Die Schutzart IP20 gewährleistet, dass der Schalter für den Einsatz in geschützten Umgebungen geeignet ist. Der NZMC1-M80 erfüllt alle Anforderungen der IEC/EN 60947 Normen und bietet eine hohe Betriebssicherheit und Langlebigkeit.

Produktinfos

Gerätetyp: Leistungsschalter
Polzahl: 3
Nennstrom: 80 A
Nennspannung: 690 V
Bauart: Einbaugerät
Schutzart (IP): IP20
Auslösetechnik: Thermomagnetisch
Mit integriertem Hilfsschalter: Nein
Mit integriertem Unterspannungsauslöser: Nein
Abmessungen (LxHxB): 88 mm x 145 mm x 90 mm
Gewicht: 1,046 kg
Zulassungen: RoHS konform
Zertifizierungen: IEC/EN 60947
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Polzahl: 3
    Überlastauslöser Stromeinstellung: 63|80 A
    Bemessungsdauerstrom Iu: 80 A
    Bemessungsbetriebsspannung: 690|690 V
    Gerätebauart: Einbaugerät Festeinbautechnik
    Schutzart (IP): IP20
    Auslösetechnik: thermomagnetisch
    Mit integriertem Hilfsschalter: Nein
    Mit integriertem Unterspannungsauslöser: Nein
    Weitere Details
    Bemessungsbetriebsleistung bei AC-3, 400 V: 45 kW
    Bemessungsbetriebsleistung bei AC-3, 230 V: 22 kW
    Einstellbereich des unverzögerten Kurzschlussauslösers: 640|1120 A
    Phasenausfallempfindlich: Ja
    Anschlussart Hauptstromkreis: sonstige
    Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC: 22.5 kA
    Breite: 90 mm
    Tiefe: 88 mm
    Höhe: 145 mm
    Ausführung des Betätigungselements: Kipphebel
    Mit thermischem Überlastschutz: Ja
