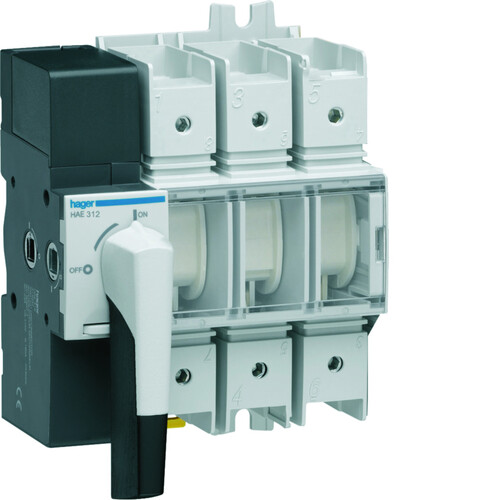

HAE312 HAGER Lasttrennschalter 3P 125A sich. Trennung

20756477
4501426
1 Stk
3250613140311
TN
8536508090
Lasttrennschalter 3polig 125A, sichtbare Trennung für Hutschiene/Montageplatte
Anmerkungen zur LIMMERT-KI

Der HAE312 HAGER Lasttrennschalter ist ein zuverlässiges 3-poliges Gerät mit einer Nennstromstärke von 125 A und sichtbarer Trennung, ideal für die Montage auf Hutschienen oder Montageplatten. Er gewährleistet sicheres Ein- und Ausschalten unter Last und bietet eine Sicherheitstrennfunktion für Niederspannungsstromkreise. Mit einer Betriebsspannung von 380/415 V und einer Isolationsspannung von 800 V ist dieser Schalter für anspruchsvolle Anwendungen konzipiert. Die kompakte Bauform und der Schraubanschluss erleichtern die Installation, während die Schutzart IP20 für den Einsatz in geschützten Umgebungen sorgt. Der Lasttrennschalter ist für Betriebstemperaturen von -20 bis 70 °C geeignet und bietet eine Gesamtverlustleistung von 13,8 W. Verfügbar als Hauptschalter und Wartungs-/Reparaturschalter, ist der HAE312 ein vielseitiges Gerät für industrielle Anwendungen.

Produktinfos

Polanzahl: 3 P
Bauform: Komplettgerät im Gehäuse
Anzahl Module: 6.22
Betriebsspannung Ue: 380 / 415 V
Isolationsspannung: 800 V
Stoßspannungsfestigkeit: 8000 V
Strombelastbarkeit bei AC21 Kategorie B: 125 A
Nennstrom: 125 A
Kurzschlussstrom mit gI-gG Sicherung: 65 kA
Zulässiger Bemessungsstrom unter 1 Sekunde: 4 kA
Strombelastbarkeit bei AC22 Kategorie B: 125 A
Strombelastbarkeit bei AC23 Kategorie A: 125 A
Strombelastbarkeit bei AC23 Kategorie B: 125 A
Gesamtverlustleistung unter Nennstrom: 13.8 W
Verlustleistung pro Pol: 4.6 W
Schaltleistung bei 400 V in AC1: 82 kW
Verriegelbar: Ja
Anschlussart: Schraubtechnik
Schutzart (IP): IP20
Betriebstemperatur: -20…70 °C
Ausführung als Hauptschalter: Ja
Ausführung als Wartungs-/Reparaturschalter: Ja
Ausführung als Sicherheitsschalter: Ja
Motorantrieb optional: Nein
Bemessungsbetriebsleistung bei AC-3, 400 V: 3 kW
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Bemessungsdauerstrom Iu: 125 A
    Ausführung als Hauptschalter: Ja
    Polzahl: 3
    Schutzart (IP), frontseitig: IP20
    Gerätebauart: Einbaugerät Festeinbautechnik
    Ausführung als Wartungs-/Reparaturschalter: Ja
    Ausführung als Sicherheitsschalter: Ja
    Ausführung als NOT-AUS-Einrichtung: Nein
    Motorantrieb optional: 0|415
    Weitere Details
    Bemessungsbetriebsleistung bei AC-23, 400 V: 56 kW
    Bedingter Bemessungskurzschlussstrom Iq: 65 kA
    Anzahl der Hilfskontakte als Öffner: 0
    Anzahl der Hilfskontakte als Schließer: 0
    Anzahl der Hilfskontakte als Wechsler: 0
    Max. Bemessungsbetriebsspannung Ue bei AC: 415 V
    Motorantrieb integriert: Nein
    Spannungsauslöser optional: Nein
    Geeignet für Bodenbefestigung: Ja
    Geeignet für Frontbefestigung 4-Loch: Nein
    Geeignet für Frontbefestigung Zentral: Nein
    Geeignet für Verteilereinbau: Ja
    Geeignet für Zwischenbau: Nein
    Ausführung des Betätigungselements: kurzer Drehgriff
    Verriegelbar: Ja
    Anschlussart Hauptstromkreis: Schraubanschluss
    Bemessungsbetriebsspannung: 380|415 V
    Bemessungskurzzeitstromfestigkeit Icw: 4 kA
    Farbe des Betätigungselements: grau
    Bemessungsdauerstrom bei AC-21, 400 V: 125 A
    Schaltleistung bei 400 V: 82 kW
    Ausführung als Wendeschalter: Nein
    Breite: 0
    Anzahl der Schalter: 1
