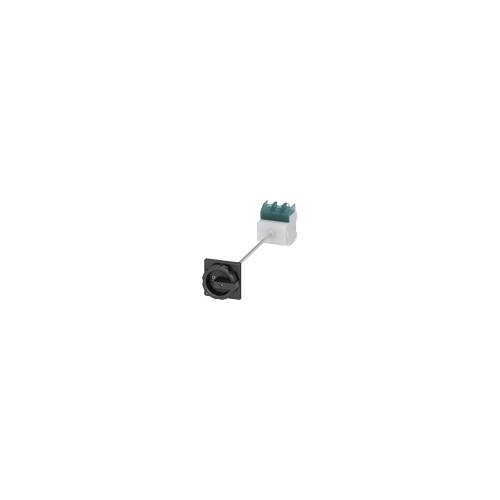

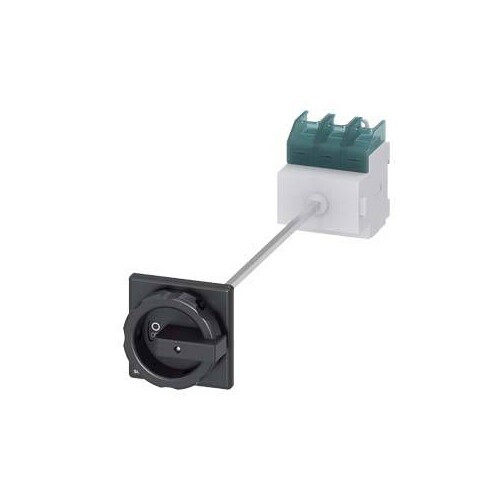

3LD2814-0TK51 Siemens Lasttrennschalter 3LD, Hauptschalter, 3 polig, Iu: 125 A,

3LD2814-0TK51 Siemens Lasttrennschalter 3LD, Hauptschalter, 3 polig, Iu: 125 A,

Artikelnummer: 27769799

Katalog Art.Nr.: 1409628

VPE: 1 Stk

EAN: 4011209403666

Herkunftsland: DE

Zolltarifnr.: 85365080

weitere Infos weitere Infos ausblenden

Siemens

Hersteller Art. Nr.: 3LD2814-0TK51

beantwortete(n) Fragen weitere Varianten

Beschreibung
LIMMERT-KI Beschreibung

SENTRON, Lasttrennschalter 3LD, Hauptschalter, 3-polig, Iu: 125 A, Betriebsleistung / bei AC-23 A bei 400V: 45 kW, Bodenbefestigung mit Türkupplung, Drehantrieb, schwarz, 4-Loch Befestigung der Handhabe Haupt- und NOT-AUS-Schalter SENTRON 3LD2 für das sichere Abschalten von Lasten in vielen Bereichen, z.B. für Drehstrommotoren, Klima- und Lüftungsanlagen, in Be- und Verarbeitungsmaschinen des Maschinen- und Förderanlagenbaus, in der chemischen oder in der Nahrungsmittel- und Getränkeindustrie. Modularer Aufbau, schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol. Optimale Netztrennung von 16 A bis 250 A durch Abschließbarkeit des Drehantriebes. Schutzart bis IP 65 mit gekapseltem Gehäusefür Anwendungen im Freien. Vielseitig und weltweit einsetzbar dank internationaler IEC-, UL-, CCC- sowie Schiffbau-Approbationen. Die Haupt- und NOT-AUS-Schalter 3LD sind in vielfältigen Varianten erhältlich für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau, wahlweise mit Direkt- oder Türkupplungs-Drehantrieb. Bei 3LD2 sind auch Varianten für Gleichstromanwendungen verfügbar. Haupt- und NOT-AUS-Schalter 3LD - Durchgängige Sicherheit für Anwender und Systeme.

Ausklappen Einklappen

Anmerkungen zur LIMMERT-KI

Der SENTRON Lasttrennschalter 3LD2814-0TK51 ist ein zuverlässiger Hauptschalter mit einer Nennstromstärke von 125 A und einer Betriebsleistung von bis zu 45 kW bei AC-23 A bei 400 V. Mit einer robusten Bauart für die Bodenbefestigung und einer Schutzart von IP65 ist dieser Schalter ideal für den Einsatz in anspruchsvollen Umgebungen, einschließlich der chemischen und Lebensmittelindustrie. Der 3-polige Schalter verfügt über eine mechanische Lebensdauer von 100.000 Schaltspielen und ist für Temperaturen von -25 °C bis 55 °C geeignet. Die einfache Montage und die Möglichkeit zur Verwendung mit Hilfsschaltern machen ihn zu einer vielseitigen Lösung für industrielle Anwendungen. Dank der hohen elektrischen Lebensdauer und der modularen Bauweise ist der SENTRON 3LD eine optimale Wahl für die sichere Trennung von Lasten in verschiedenen Anwendungen.

Produktinfos

Produktmarke:	SENTRON
Produktbezeichnung:	Lasttrennschalter 3LD
Ausführung des Produkts:	Hauptschalter
Polzahl:	3
Bemessungswertstrom Iu:	125 A
Betriebsleistung bei AC-23 A / 400 V:	45 kW
Befestigungsart:	Bodenbefestigung mit Türkupplung
Betätigungselement:	kurzer Drehgriff
Schutzart (IP):	IP65
Mechanische Lebensdauer:	100.000 Schaltspiele
Elektrische Lebensdauer bei AC-23 A / 690 V:	6.000 Schaltspiele
Umgebungstemperatur während Betrieb:	-25 °C bis 55 °C

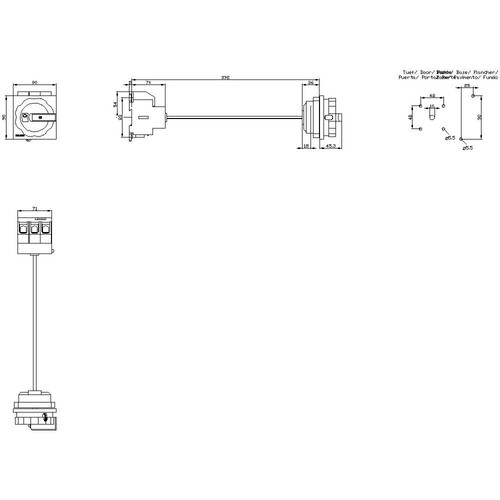

Höhe:	106 mm
Breite:	90 mm
Tiefe:	470,5 mm
Nettogewicht:	755 g

Preisanzeige nur nach Anmeldung

Download

3D / BIM Objekt

Katalogseiten

Produktlink

https://www.industry-mobile-support.siemens-info.com/#/de/product/3LD2814-0TK51

Produktinfos

Bemessungsdauerstrom Iu:	125 A
Ausführung als Hauptschalter:	Ja
Polzahl:	3
Schutzart (IP), frontseitig:	IP65
Gerätebauart:	0
Ausführung als Wartungs-/Reparaturschalter:	Ja
Ausführung als Sicherheitsschalter:	Ja
Ausführung als NOT-AUS-Einrichtung:	Nein
Motorantrieb optional:	Nein
Bemessungsbetriebsleistung bei AC-3, 400 V:	37 kW
Weitere Details
Bemessungsbetriebsleistung bei AC-23, 400 V:	45 kW
Bedingter Bemessungskurzschlussstrom Iq:	125 kA
Anzahl der Hilfskontakte als Öffner:	0
Anzahl der Hilfskontakte als Schließer:	0
Anzahl der Hilfskontakte als Wechsler:	0
Max. Bemessungsbetriebsspannung Ue bei AC:	690 V
Motorantrieb integriert:	Nein
Spannungsauslöser optional:	Nein
Geeignet für Bodenbefestigung:	Ja
Geeignet für Frontbefestigung 4-Loch:	Ja
Geeignet für Frontbefestigung Zentral:	Nein
Geeignet für Verteilereinbau:	2
Geeignet für Zwischenbau:	37
Ausführung des Betätigungselements:	kurzer Drehgriff
Verriegelbar:	Ja
Anschlussart Hauptstromkreis:	Rahmenklemme
Bemessungsbetriebsspannung:	0 V
Bemessungskurzzeitstromfestigkeit Icw:	2 kA
Farbe des Betätigungselements:	schwarz
Bemessungsdauerstrom bei AC-21, 400 V:	125 A
Schaltleistung bei 400 V:	37 kW
Ausführung als Wendeschalter:	Nein
Anzahl der Schalter:	1
