  6. 3LD2203-1TL51 Siemens Lasttrennschalter 3LD, Hauptschalter, 4 polig, Iu: 32 A,

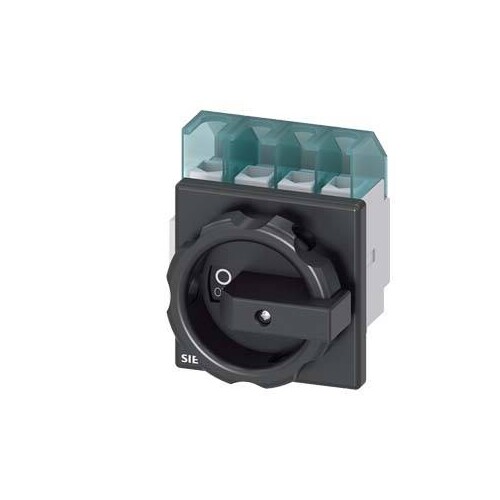

3LD2203-1TL51 Siemens Lasttrennschalter 3LD, Hauptschalter, 4 polig, Iu: 32 A,

31828812
1 Stk
4011209402942
DE
85365080
weitere Infos weitere Infos ausblenden
Siemens
3LD2203-1TL51
beantwortete(n) Fragen weitere Varianten
SENTRON, Lasttrennschalter 3LD, Hauptschalter, 4-polig, Iu: 32 A, Betriebsleistung / bei AC-23 A bei 400V: 11,5 kW, Frontbefestigt, Drehantrieb, schwarz, 4-Loch Befestigung der Handhabe Haupt- und NOT-AUS-Schalter SENTRON 3LD2 für das sichere Abschalten von Lasten in vielen Bereichen, z.B. für Drehstrommotoren, Klima- und Lüftungsanlagen, in Be- und Verarbeitungsmaschinen des Maschinen- und Förderanlagenbaus, in der chemischen oder in der Nahrungsmittel- und Getränkeindustrie. Modularer Aufbau, schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol. Optimale Netztrennung von 16 A bis 250 A durch Abschließbarkeit des Drehantriebes. Schutzart bis IP 65 mit gekapseltem Gehäusefür Anwendungen im Freien. Vielseitig und weltweit einsetzbar dank internationaler IEC-, UL-, CCC- sowie Schiffbau-Approbationen. Die Haupt- und NOT-AUS-Schalter 3LD sind in vielfältigen Varianten erhältlich für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau, wahlweise mit Direkt- oder Türkupplungs-Drehantrieb. Bei 3LD2 sind auch Varianten für Gleichstromanwendungen verfügbar. Haupt- und NOT-AUS-Schalter 3LD - Durchgängige Sicherheit für Anwender und Systeme.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der SENTRON Lasttrennschalter 3LD2203-1TL51 ist ein zuverlässiger Hauptschalter mit 4 Polen und einem Bemessungsstrom von 32 A. Er bietet eine Betriebsleistung von 11,5 kW bei AC-23 A und ist für den Einsatz in anspruchsvollen Umgebungen konzipiert, mit einer Schutzart von IP65, die ihn vor Staub und Wasser schützt. Mit einer kompakten Bauform von 83 mm Höhe, 67 mm Breite und 92,5 mm Tiefe ist er einfach zu montieren und eignet sich ideal für Anwendungen in der Industrie, wie z.B. in Maschinen- und Förderanlagen. Der Schalter hat eine mechanische Lebensdauer von 100.000 Zyklen und kann bei Temperaturen von -25 °C bis 55 °C betrieben werden. Er ist modular aufgebaut und ermöglicht eine einfache Montage von Hilfsschaltern, was ihn zu einer vielseitigen Lösung für verschiedene Anwendungen macht.

Produktinfos

Produktbezeichnung: Lasttrennschalter
Bauart: Hauptschalter
Polzahl: 4
Bemessungsdauerstrom Iu: 32 A
Betriebsleistung bei AC-23 A (400 V): 11,5 kW
Betriebsfrequenz maximal: 50 1/h
Schutzart (IP): IP65
Betriebstemperatur (min): -25 °C
Betriebstemperatur (max): 55 °C
Höhe: 83 mm
Breite: 67 mm
Tiefe: 92,5 mm
Gewicht: 219 g
Mechanische Lebensdauer (Betriebszyklen): 100000
Preisanzeige nur nach Anmeldung
B

    Download


    3D / BIM Objekt

    Katalogseiten

    Produktlink

    https://www.industry-mobile-support.siemens-info.com/#/de/product/3LD2203-1TL51

    Produktinfos

    Bemessungsdauerstrom Iu: 32 A
    Ausführung als Hauptschalter: Ja
    Polzahl: 4
    Schutzart (IP), frontseitig: IP65
    Gerätebauart: 0
    Ausführung als Wartungs-/Reparaturschalter: Ja
    Ausführung als Sicherheitsschalter: Ja
    Ausführung als NOT-AUS-Einrichtung: Nein
    Motorantrieb optional: Nein
    Bemessungsbetriebsleistung bei AC-3, 400 V: 10 kW
    Weitere Details
    Bemessungsbetriebsleistung bei AC-23, 400 V: 12 kW
    Bedingter Bemessungskurzschlussstrom Iq: 32 kA
    Anzahl der Hilfskontakte als Öffner: 0
    Anzahl der Hilfskontakte als Schließer: 0
    Anzahl der Hilfskontakte als Wechsler: 0
    Max. Bemessungsbetriebsspannung Ue bei AC: 690 V
    Motorantrieb integriert: Nein
    Spannungsauslöser optional: Nein
    Geeignet für Bodenbefestigung: Nein
    Geeignet für Frontbefestigung 4-Loch: Ja
    Geeignet für Frontbefestigung Zentral: Nein
    Geeignet für Verteilereinbau: 0.64
    Geeignet für Zwischenbau: 10
    Ausführung des Betätigungselements: kurzer Drehgriff
    Verriegelbar: Ja
    Anschlussart Hauptstromkreis: Rahmenklemme
    Bemessungsbetriebsspannung: 0 V
    Bemessungskurzzeitstromfestigkeit Icw: 0.64 kA
    Farbe des Betätigungselements: schwarz
    Bemessungsdauerstrom bei AC-21, 400 V: 32 A
    Schaltleistung bei 400 V: 9.5 kW
    Ausführung als Wendeschalter: Nein
    Anzahl der Schalter: 1
