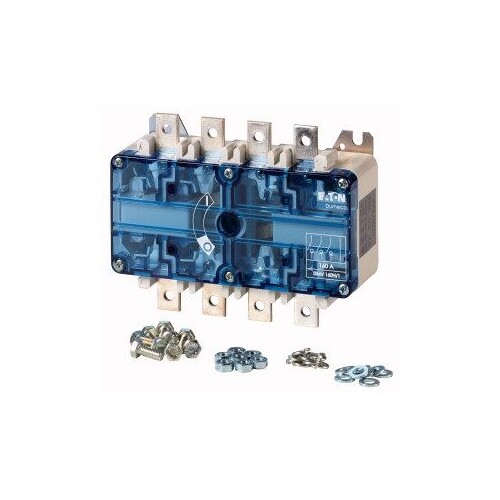

1814177 Eaton DMV160N/1 DUMECO DMV160N/1 3P+SN Bolzenanschluss

21472823
4106829
1 Stk
8711426958708
BR
8536508090
1814177
beantwortete(n) Fragen weitere Varianten
Lasttrennschalter, Sortiment: Lasttrennschalter, Hauptschalter, Wartungsschalter, Typkenner: DMV, Stopp Funktion: optional, ohne Drehgriffe und Antriebswelle, Hinweise: sichtbare Kontakte, Information zum Lieferumfang: vom Benutzer montierter Hilfsschalter., inklusive Anschlusszubehör, 3-polig + SN (direkt), Schutzart: IP00, IP20 mit Klemmenabdeckung, Bauform: Oberflächenmontage, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 90 kW, Bemessungsdauerstrom: Iu = 160 A, Anschlusstechnik: Schraubanschlussklemme, Bohrung 6,5 mm, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204
Anmerkungen zur LIMMERT-KI

Der Eaton DMV160N/1 ist ein leistungsstarker Schalter-Trennschalter mit einem Nennstrom von 160 A und einer Polzahl von 3P + N. Er ist für die Verwendung in industriellen Anwendungen konzipiert und bietet eine Schutzart von IP20. Mit einer kompakten Bauweise von 130 mm Breite, 80 mm Höhe und 160 mm Tiefe ist er ideal für die Montage in Verteilerschränken geeignet. Der DMV160N/1 verfügt über eine Schraubverbindung mit einem Bohrungsmaß von 6,5 mm und ist für eine Lebensdauer von bis zu 10.000 mechanischen Betätigungen ausgelegt. Zusätzlich bietet dieser Schalter die Möglichkeit, als Hauptschalter, Wartungs- und Reparaturschalter sowie als NOT-AUS-Einrichtung eingesetzt zu werden. Er ist für Umgebungstemperaturen von -25 °C bis 55 °C geeignet und erfüllt alle relevanten Sicherheitsstandards.

Produktinfos

Nennstrom (Iu): 160 A
Polzahl: 3P + N
Schutzart (IP): IP20
Bauart: Komplettgerät im Gehäuse
Ausführung als Hauptschalter: Ja
Ausführung als Wartungs-/Reparaturschalter: Ja
Ausführung als Sicherheitsschalter: Nein
Ausführung als NOT-AUS-Einrichtung: Ja
Betriebsleistung bei AC-3, 400 V: 0 kW
Breite: 130 mm
Höhe: 80 mm
Tiefe: 160 mm
Anschlusstyp: Schraubanschluss, Bohrungsmaß 6,5 mm
Lebensdauer, mechanisch: 10.000 Betätigungen
Umgebungstemperatur - min: -25 °C
Umgebungstemperatur - max: 55 °C
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Bemessungsdauerstrom Iu: 160 A
    Ausführung als Hauptschalter: Ja
    Polzahl: 4
    Schutzart (IP), frontseitig: IP20
    Gerätebauart: Komplettgerät im Gehäuse
    Ausführung als Wartungs-/Reparaturschalter: Ja
    Ausführung als Sicherheitsschalter: Nein
    Ausführung als NOT-AUS-Einrichtung: Ja
    Motorantrieb optional: Nein
    Bemessungsbetriebsleistung bei AC-3, 400 V: 0 kW
    Weitere Details
    Bemessungsbetriebsleistung bei AC-23, 400 V: 90 kW
    Bedingter Bemessungskurzschlussstrom Iq: 100 kA
    Anzahl der Hilfskontakte als Öffner: 0
    Anzahl der Hilfskontakte als Schließer: 0
    Anzahl der Hilfskontakte als Wechsler: 0
    Max. Bemessungsbetriebsspannung Ue bei AC: 690 V
    Motorantrieb integriert: Nein
    Spannungsauslöser optional: Nein
    Geeignet für Bodenbefestigung: Ja
    Geeignet für Frontbefestigung 4-Loch: Nein
    Geeignet für Frontbefestigung Zentral: Nein
    Geeignet für Verteilereinbau: Ja
    Geeignet für Zwischenbau: Nein
    Ausführung des Betätigungselements: sonstige
    Verriegelbar: Nein
    Anschlussart Hauptstromkreis: Schraubanschluss
    Bemessungsbetriebsspannung: 690|690 V
    Bemessungskurzzeitstromfestigkeit Icw: 8 kA
    Farbe des Betätigungselements: sonstige
    Bemessungsdauerstrom bei AC-21, 400 V: 160 A
    Schaltleistung bei 400 V: 90 kW
    Ausführung als Wendeschalter: Nein
    Breite: 130
    Höhe: 80
    Tiefe: 160
    Anzahl der Schalter: 1
