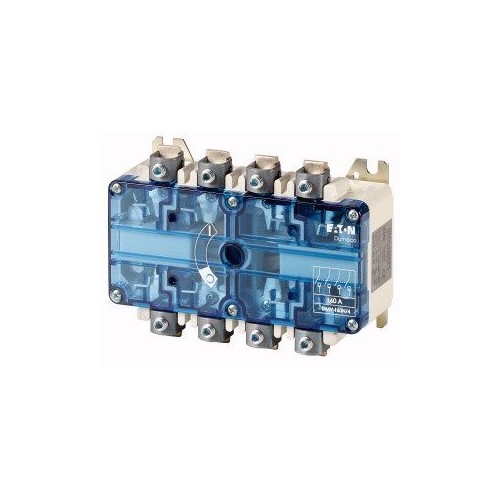

1814176 Eaton DMV160N/4+TC DUMECO DMV160N/4 Klemmenanschl.

21472816
2532301
1 Stk
8711426853928
BR
8536508090
1814176
beantwortete(n) Fragen weitere Varianten
Lasttrennschalter, Sortiment: Lasttrennschalter, Hauptschalter, Wartungsschalter, Typkenner: DMV, Stopp Funktion: optional, ohne Drehgriffe und Antriebswelle, Hinweise: sichtbare Kontakte, Information zum Lieferumfang: vom Benutzer montierter Hilfsschalter., inklusive Anschlusszubehör, 4-polig, Schutzart: IP00, IP20 mit Klemmenabdeckung, Bauform: Oberflächenmontage, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 90 kW, Bemessungsdauerstrom: Iu = 160 A, Anschlusstechnik: Tunnelklemme, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, Lasttrennschalter nach IEC/EN 60947-3
Anmerkungen zur LIMMERT-KI

Der Eaton DMV160N/4+TC ist ein leistungsstarker Schalttrennschalter, der sich ideal für industrielle Anwendungen eignet. Mit einer Nennspannung von 690 V AC und einem Nennstrom von 160 A bietet dieser Schalter eine zuverlässige Lösung für die sichere Trennung von elektrischen Lasten. Der Schalter ist in einem robusten Gehäuse montiert und hat eine Schutzart von IP20, was ihn für den Einsatz in geschützten Umgebungen geeignet macht. Die Temperaturbereiche von -25 bis +55 °C und die Möglichkeit der Oberflächenmontage bieten zusätzliche Flexibilität bei der Installation. Mit einer Motorleistung von bis zu 90 kW bei 400 V ist dieser Schalter perfekt für anspruchsvolle Anwendungen in der Automatisierungstechnik. Zudem ist er als Wartungs- und Reparaturschalter konzipiert, was die Sicherheit und Effizienz erhöht.

Produktinfos

Produktbereich: Schalttrennschalter
Polzahl: 4
Schutzart (IP): IP00/IP20 (mit Anschlussdeckel)
Betriebstemperatur: -25 bis +55 °C
Lagertemperatur: -30 bis +80 °C
Nennspannung: 690 V AC
Nennstrom Iu: 160 A
Motorleistung AC-23A bei 400 V: 90 kW
Anschlussart: Tunnelanschluss
Betriebsart: Oberflächenmontage
Zulässige Temperaturerhöhung: 8 kA
Betriebsart für Wartungs-/Reparaturschalter: Ja
Geeignet für Erd- und Verteilermontage: Ja
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Bemessungsdauerstrom Iu: 160 A
    Ausführung als Hauptschalter: Ja
    Polzahl: 4
    Schutzart (IP), frontseitig: IP20
    Gerätebauart: Komplettgerät im Gehäuse
    Ausführung als Wartungs-/Reparaturschalter: Ja
    Ausführung als Sicherheitsschalter: Nein
    Ausführung als NOT-AUS-Einrichtung: Ja
    Motorantrieb optional: Nein
    Bemessungsbetriebsleistung bei AC-3, 400 V: 0 kW
    Weitere Details
    Bemessungsbetriebsleistung bei AC-23, 400 V: 90 kW
    Bedingter Bemessungskurzschlussstrom Iq: 100 kA
    Anzahl der Hilfskontakte als Öffner: 0
    Anzahl der Hilfskontakte als Schließer: 0
    Anzahl der Hilfskontakte als Wechsler: 0
    Max. Bemessungsbetriebsspannung Ue bei AC: 690 V
    Motorantrieb integriert: Nein
    Spannungsauslöser optional: Nein
    Geeignet für Bodenbefestigung: Ja
    Geeignet für Frontbefestigung 4-Loch: Nein
    Geeignet für Frontbefestigung Zentral: Nein
    Geeignet für Verteilereinbau: Ja
    Geeignet für Zwischenbau: Nein
    Ausführung des Betätigungselements: sonstige
    Verriegelbar: Nein
    Anschlussart Hauptstromkreis: Schraubanschluss
    Bemessungsbetriebsspannung: 690|690 V
    Bemessungskurzzeitstromfestigkeit Icw: 8 kA
    Farbe des Betätigungselements: sonstige
    Bemessungsdauerstrom bei AC-21, 400 V: 160 A
    Schaltleistung bei 400 V: 90 kW
    Ausführung als Wendeschalter: Nein
    Breite: 130
    Höhe: 70
    Tiefe: 170
    Anzahl der Schalter: 1
