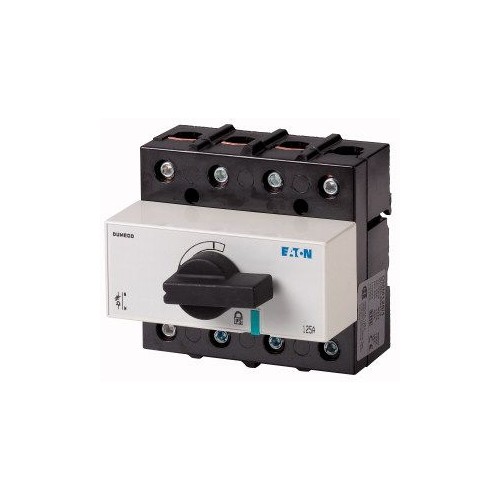

1314210 Eaton DMM125/1 DUMECO DMM 125/1 3P+SN

21471584
2532288
1 Stk
8711426684652
GB
8536508090
1314210
beantwortete(n) Fragen weitere Varianten
Lasttrennschalter, Sortiment: Lasttrennschalter, Hauptschalter, Wartungsschalter, Typkenner: DMM, mit schwarzem Drehgriff und Antriebsachse, Information zum Lieferumfang: vom Benutzer montierter Hilfsschalter., 3-polig + SN (direkt), Hinweis: 1 Bügelschloss, 5 mm, Verriegelungsvorrichtung: In der Position 0 (Aus) verriegelbar, Schutzart: IP20, Bauform: Oberflächenmontage, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 59 kW, Bemessungsdauerstrom: Iu = 125 A, Anschlusstechnik: Anschluss vertikal, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, Lasttrennschalter nach IEC/EN 60947-3
Anmerkungen zur LIMMERT-KI

Der Eaton DMM125/1 Lasttrennschalter ist ein zuverlässiges und sicheres Gerät für industrielle Anwendungen mit einem Nennstrom von 125 A und einer dreipoligen Ausführung. Mit einer kompakten Bauweise von 152 mm in der Tiefe, 132 mm in der Breite und 108 mm in der Höhe, eignet sich dieser Schalter ideal für die Oberflächenmontage. Er bietet eine Schutzart von IP20 und ist für Betriebstemperaturen von -25 °C bis 55 °C ausgelegt. Der Schalter ist mit einem schwarzen Drehgriff ausgestattet und kann in der Aus-Position verriegelt werden. Zudem erfüllt er die Anforderungen von IEC/EN 60947-3 und bietet eine hohe Schaltkapazität, die ihn zur idealen Wahl für Verteilerschränke macht.

Produktinfos

Produktname: Eaton DMM Switch-disconnector
Produktart: Lasttrennschalter
Nennstrom (Iu): 125 A
Polzahl: 3
Schutzart (IP): IP20
Betriebstemperatur (min): -25 °C
Betriebstemperatur (max): 55 °C
Länge: 152 mm
Höhe: 108 mm
Breite: 132 mm
Gewicht: 0,916 kg
Anschlussart: Vertikal
Betriebsleistung bei AC-3, 400 V: 0 kW
Schaltvermögen bei 400/415 V: 480 A
Schaltvermögen bei 500 V: 520 A
Schaltvermögen bei 660/690 V: 352 A
Nennisolationsspannung (Ui): 1000 V
Mechanische Lebensdauer: 10.000 Schaltspiele
Montagemethode: Oberflächenmontage
Lockable: Ja, in der 0 (Aus) Position
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Bemessungsdauerstrom Iu: 125 A
    Ausführung als Hauptschalter: Ja
    Polzahl: 3
    Schutzart (IP), frontseitig: IP20
    Gerätebauart: Einbaugerät Festeinbautechnik
    Ausführung als Wartungs-/Reparaturschalter: Ja
    Ausführung als Sicherheitsschalter: Nein
    Ausführung als NOT-AUS-Einrichtung: Nein
    Motorantrieb optional: Nein
    Bemessungsbetriebsleistung bei AC-3, 400 V: 0 kW
    Weitere Details
    Bemessungsbetriebsleistung bei AC-23, 400 V: 30 kW
    Bedingter Bemessungskurzschlussstrom Iq: 50 kA
    Anzahl der Hilfskontakte als Öffner: 0
    Anzahl der Hilfskontakte als Schließer: 0
    Anzahl der Hilfskontakte als Wechsler: 0
    Max. Bemessungsbetriebsspannung Ue bei AC: 690 V
    Motorantrieb integriert: Nein
    Spannungsauslöser optional: Nein
    Geeignet für Bodenbefestigung: Ja
    Geeignet für Frontbefestigung 4-Loch: Nein
    Geeignet für Frontbefestigung Zentral: Nein
    Geeignet für Verteilereinbau: Ja
    Geeignet für Zwischenbau: Nein
    Ausführung des Betätigungselements: kurzer Drehgriff
    Verriegelbar: Nein
    Anschlussart Hauptstromkreis: Schraubanschluss
    Bemessungsbetriebsspannung: 690|690 V
    Bemessungskurzzeitstromfestigkeit Icw: 2.5 kA
    Farbe des Betätigungselements: schwarz
    Bemessungsdauerstrom bei AC-21, 400 V: 125 A
    Schaltleistung bei 400 V: 0 kW
    Ausführung als Wendeschalter: Nein
    Breite: 132
    Höhe: 108
    Tiefe: 152
    Breite in Teilungseinheiten: 6
    Anzahl der Schalter: 1
