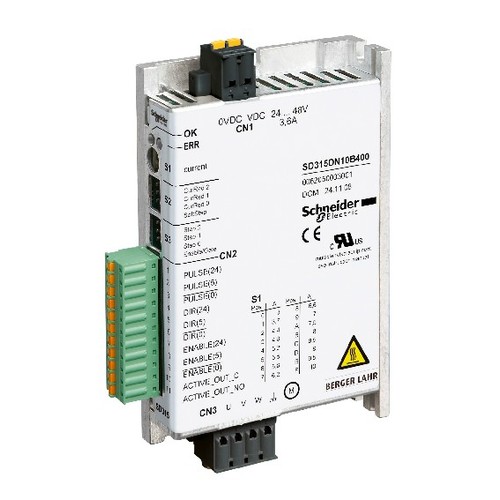

SD315DN10B400 Schneider E. Antriebsverstärker

21554772
3986080
1 Stk
3606485186139
43606485186137
DE
8504409590
Schrittmotorverstärker der Reihe Lexium SD315. Der SD315 ist ein universell einsetzbarer Schrittmotorverstärker. In Kombination mit ausgewählten 3phasigen Schrittmotoren entsteht ein sehr kompaktes und leistungsfähiges Antriebssystem. Sollwerte werden typischerweise von einer übergeordneten SPS oder einem Motion Controller vorgegeben und überwacht. Dieser Verstärker verfügt über eine Puls/Richtungsschnittstelle ohne die Betriebsart Oszillator. Der Spitzenstrom beträgt bis zu 10 A. Die Versorgungsspannung umfaßt den Bereich 24-48 VDC.
Anmerkungen zur LIMMERT-KI

Der SD315DN10B400 von Schneider Electric ist ein hochleistungsfähiger Schrittmotorverstärker aus der Lexium SD3 Reihe, der für anspruchsvolle Bewegungssteuerungsanwendungen konzipiert wurde. Mit einer Versorgungsspannung von 24 bis 48 V DC und einem maximalen Motorphasenstrom von 10 A bietet dieser Verstärker eine zuverlässige Leistung in kompaktem Format. Die integrierte Puls/Richtungsschnittstelle ermöglicht eine einfache Ansteuerung, während die robuste Bauweise und die IP20 Schutzart für den Einsatz in industriellen Umgebungen geeignet sind. Mit einem Gewicht von nur 0,25 kg und kompakten Abmessungen von 117 mm Höhe, 74,5 mm Breite und 23,5 mm Tiefe ist der SD315DN10B400 ideal für Anwendungen, die Präzision und Effizienz erfordern. Dieser Verstärker ist die perfekte Wahl für die Integration in automatisierte Systeme und bietet eine hohe Flexibilität bei der Steuerung von Schrittmotoren.

Produktinfos

Produktreihe: Lexium SD3
Gerätetyp: Schrittmotorverstärker
Versorgungsspannung: 24...48 V DC
Versorgungsspannung Grenzen: 19...60 V
Phasenanzahl: 1 (einphasig)
Motorphasenstrom: <= 10 A
Stromverbrauch: <= 7,5 mA
Leistungsaufnahme: <= 7 W
Maximale Schaltspannung: 30 V DC
Maximale Schaltstrom: 200 mA
Höhe: 117 mm
Breite: 74,5 mm
Tiefe: 23,5 mm
Gewicht: 0,25 kg
Betriebstemperatur: 0...50 °C
Lagertemperatur: -25...70 °C
Schutzart (IP): IP20
Vibrationsbeständigkeit: 1,5 mm (f = 3...13 Hz)
Schockbeständigkeit: 15 gn für 11 ms
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Netzspannung: 24|48 V
    Eingangsphasenzahl: 1
    Ausgangsphasenzahl: 3
    Max. Ausgangsfrequenz: 200000 Hz
    Netzfrequenz: 50 Hz
    Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung: 0|48 kW
    Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung: 0 kW
    Schutzart (IP): IP20
    Relative symmetrische Netzfrequenztoleranz: 5 %
    Relative symmetrische Netzspannungstoleranz: 10 %
    Max. Ausgangsspannung: 24 V
    Nennausgangsstrom I2N: 10 A
    Weitere Details
    Mit Bedienelement: Ja
    Einsatz im Industriebereich zulässig: Ja
    Einsatz im Wohn- und Gewerbebereich zulässig: Ja
    Unterstützt Protokoll für TCP/IP: Nein
    Unterstützt Protokoll für PROFIBUS: Nein
    Unterstützt Protokoll für CAN: Nein
    Unterstützt Protokoll für INTERBUS: Nein
    Unterstützt Protokoll für ASI: Nein
    Unterstützt Protokoll für KNX: Nein
    Unterstützt Protokoll für MODBUS: Nein
    Unterstützt Protokoll für Data-Highway: Nein
    Unterstützt Protokoll für DeviceNet: Nein
    Unterstützt Protokoll für SUCONET: Nein
    Unterstützt Protokoll für LON: Nein
    Unterstützt Protokoll für PROFINET IO: Nein
    Unterstützt Protokoll für PROFINET CBA: Nein
    Unterstützt Protokoll für SERCOS: Nein
    Unterstützt Protokoll für Foundation Fieldbus: Nein
    Unterstützt Protokoll für EtherNet/IP: Nein
    Unterstützt Protokoll für AS-Interface Safety at Work: Nein
    Unterstützt Protokoll für DeviceNet Safety: Nein
    Unterstützt Protokoll für INTERBUS-Safety: Nein
    Unterstützt Protokoll für PROFIsafe: Nein
    Unterstützt Protokoll für SafetyBUS p: Nein
    Unterstützt Protokoll für sonstige Bussysteme: Ja
    Anzahl der HW-Schnittstellen Industrial Ethernet: 0
    Anzahl der HW-Schnittstellen PROFINET: 0
    Anzahl der HW-Schnittstellen seriell RS-232: 0
    Anzahl der HW-Schnittstellen seriell RS-422: 1
    Anzahl der HW-Schnittstellen seriell RS-485: 0
    Anzahl der HW-Schnittstellen seriell TTY: 0
    Anzahl der HW-Schnittstellen USB: 0
    Anzahl der HW-Schnittstellen parallel: 0
    Anzahl der HW-Schnittstellen sonstige: 0
    Mit optischer Schnittstelle: Nein
    Mit PC-Anschluss: Nein
    Bremschopper integriert: Nein
    4-Quadrantenbetrieb möglich: Nein
    Art des Umrichters: sonstige
    Höhe: 117|48 mm
    Breite: 74.5 mm
    Tiefe: 23.5 mm
    Leistungsaufnahme: 0
    Anzahl der digitalen Eingänge: 6
    Anzahl der digitalen Ausgänge: 2
    Anzahl der analogen Eingänge: 3
    Anzahl der analogen Ausgänge: 1
