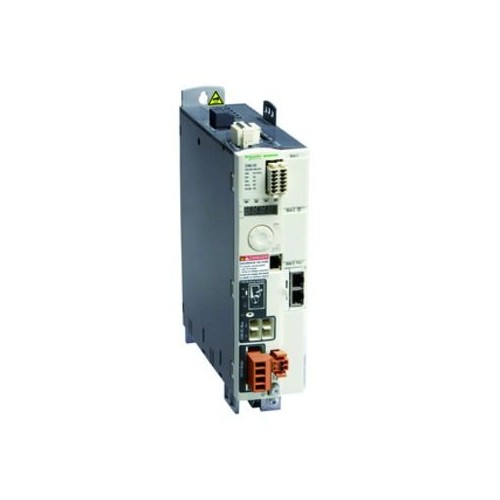

LXM32MD72N4 Schneider E. LXM32M MODULAR 72A RMS 3PH 480V

24876615
2223544
1 Stk
3606480216244
73606480216243
ID
8504409590
Servoverstärker LXM32 der Reihe Lexium 32-Servoantriebe. Dieser einkanalige Servoverstärker wurde konzipiert, um die Leistungsfähigkeit der Maschine durch eine optimierte Motorregelung zu verbessern und durch sein kompaktes Design in Buch-Bauform die Installation zu vereinfachen. Diese Baureihe Modular zeichnet sich durch die 3 Erweiterungseinschübe für wählbare Feldbus-, Geber- und Sicherheitsmodule aus. Eingänge für die Impulssteuerung sind vorhanden. Betriebsarten wie Referenzierung, Manuellfahrt, Motion Sequence, elektronisches Getriebe, Drehzahl-, Strom- und Positionsregelung sind vorhanden. Als Sicherheitsfunktion ist STO integriert und weitere Funktionen können über die optionale eSM-Karte bereitgestellt werden. Die Versorgung erfolgt durch dreiphasigen Anschluss an Netze mit 200-240/380-480 VAC. Ein EMV-Netzfilter der Stufe C3 ist eingebaut. Für die Ansteuerung eines Servomotors steht ein Dauerstrom von 24 A und ein Spitzenstrom bis 72 A zur Verfügung, was einer Leistung bis zu 7 kW bedeutet (spannungsabhängig). In Verbindung mit den Servomotoren der Reihen BSH und BMH ist ein optimaler Betrieb des Motion Servoreglers gegeben. Zur Unterstützung Ihrer Nachhaltigkeitsziele werden detaillierte Informationen zu Materialinhalten, Umweltauswirkungen und Kreislaufwirtschaft bereitgestellt.
Anmerkungen zur LIMMERT-KI

Der LXM32MD72N4 von Schneider Electric ist ein hochleistungsfähiger Servoantrieb der Lexium 32-Serie, der für anspruchsvolle Anwendungen in der Automatisierungstechnik konzipiert wurde. Mit einer maximalen kontinuierlichen Ausgangsleistung von bis zu 7 kW und einem Spitzenstrom von 72 A bietet dieser dreiphasige Antrieb eine zuverlässige Leistung bei einer Versorgungsspannung von 208 bis 480 V. Der integrierte EMV-Filter sorgt für eine hohe Störfestigkeit, während die kompakte Bauform die Installation erleichtert. Der Antrieb unterstützt verschiedene Betriebsarten, einschließlich Positionsregelung und elektronisches Getriebe, und ist mit einer Vielzahl von Servomotoren kompatibel. Mit einem IP20-Schutzgrad ist er für den Einsatz in geschützten Umgebungen geeignet. Der LXM32MD72N4 ist die ideale Wahl für moderne Automatisierungslösungen, die hohe Effizienz und Zuverlässigkeit erfordern.

Produktinfos

Produktreihe: Lexium 32
Gerätename: LXM32M
Typ: Servoantrieb
Phasenanzahl: Drei
Versorgungsspannung: 208 bis 480 V
Nennversorgungsspannung: 200...240 V - 15...10 % / 380...480 V - 15...10 %
Versorgungsfrequenz: 50/60 Hz - 5...5 %
Maximale Dauerleistung: 7 kW
Maximale kontinuierliche Ausgangsleistung: 6500 W (208 V), 13000 W (400 V), 13000 W (480 V)
Nennstrom: 24 A (8 kHz)
Spitzenstrom: 72 A (3s) bei 208 V, 72 A (5s) bei 480 V
Schaltfrequenz: 8 kHz
Maximaler Leckstrom: 30 mA
Schutzart (IP): IP20
Abmessungen (B x H x T): 108 mm x 270 mm x 237 mm
Gewicht: 4.8 kg
Betriebstemperatur: 0…50 °C
Lagertemperatur: -25…70 °C
Kühlung: Integrierter Ventilator
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Netzspannung: 208|480 V
    Eingangsphasenzahl: 3
    Ausgangsphasenzahl: 3
    Max. Ausgangsfrequenz: 8 Hz
    Netzfrequenz: 50/60 Hz
    Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung: 7|480 kW
    Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung: 7 kW
    Schutzart (IP): sonstige
    Relative symmetrische Netzfrequenztoleranz: 5 %
    Relative symmetrische Netzspannungstoleranz: 10 %
    Max. Ausgangsspannung: 480 V
    Nennausgangsstrom I2N: 24 A
    Weitere Details
    Mit Bedienelement: Nein
    Einsatz im Industriebereich zulässig: Ja
    Einsatz im Wohn- und Gewerbebereich zulässig: Nein
    Unterstützt Protokoll für TCP/IP: Nein
    Unterstützt Protokoll für PROFIBUS: Nein
    Unterstützt Protokoll für CAN: Nein
    Unterstützt Protokoll für INTERBUS: Nein
    Unterstützt Protokoll für ASI: Nein
    Unterstützt Protokoll für KNX: Nein
    Unterstützt Protokoll für MODBUS: Nein
    Unterstützt Protokoll für Data-Highway: Nein
    Unterstützt Protokoll für DeviceNet: Nein
    Unterstützt Protokoll für SUCONET: Nein
    Unterstützt Protokoll für LON: Nein
    Unterstützt Protokoll für PROFINET IO: Nein
    Unterstützt Protokoll für PROFINET CBA: Nein
    Unterstützt Protokoll für SERCOS: Nein
    Unterstützt Protokoll für Foundation Fieldbus: Nein
    Unterstützt Protokoll für EtherNet/IP: Nein
    Unterstützt Protokoll für AS-Interface Safety at Work: Nein
    Unterstützt Protokoll für DeviceNet Safety: Nein
    Unterstützt Protokoll für INTERBUS-Safety: Nein
    Unterstützt Protokoll für PROFIsafe: Nein
    Unterstützt Protokoll für SafetyBUS p: Nein
    Unterstützt Protokoll für sonstige Bussysteme: Nein
    Anzahl der HW-Schnittstellen Industrial Ethernet: 0
    Anzahl der HW-Schnittstellen PROFINET: 0
    Anzahl der HW-Schnittstellen seriell RS-232: 0
    Anzahl der HW-Schnittstellen seriell RS-422: 0
    Anzahl der HW-Schnittstellen seriell RS-485: 0
    Anzahl der HW-Schnittstellen seriell TTY: 0
    Anzahl der HW-Schnittstellen USB: 0
    Anzahl der HW-Schnittstellen parallel: 0
    Anzahl der HW-Schnittstellen sonstige: 0
    Mit optischer Schnittstelle: Nein
    Mit PC-Anschluss: Nein
    Bremschopper integriert: Nein
    4-Quadrantenbetrieb möglich: Nein
    Art des Umrichters: sonstige
    Höhe: 270|480 mm
    Breite: 108 mm
    Tiefe: 237 mm
    Leistungsaufnahme: 0
    Anzahl der digitalen Eingänge: 6
    Anzahl der digitalen Ausgänge: 2
    Anzahl der analogen Eingänge: 3
    Anzahl der analogen Ausgänge: 1
