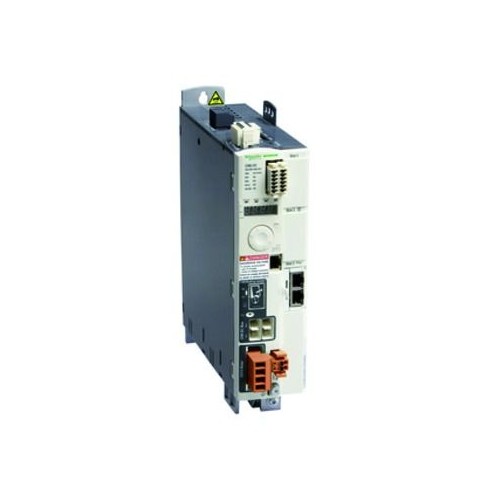

LXM32MD18N4 Schneider E. LXM32M MODULAR 18A RMS 3PH 480V

24876643
2223541
1 Stk
3606480076886
73606480076885
ID
8504409590
Servoverstärker LXM32 der Reihe Lexium 32-Servoantriebe. Dieser einkanalige Servoverstärker wurde konzipiert, um die Leistungsfähigkeit der Maschine durch eine optimierte Motorregelung zu verbessern und durch sein kompaktes Design in Buch-Bauform die Installation zu vereinfachen. Diese Baureihe Modular zeichnet sich durch die 3 Erweiterungseinschübe für wählbare Feldbus-, Geber- und Sicherheitsmodule aus. Eingänge für die Impulssteuerung sind vorhanden. Betriebsarten wie Referenzierung, Manuellfahrt, Motion Sequence, elektronisches Getriebe, Drehzahl-, Strom- und Positionsregelung sind vorhanden. Als Sicherheitsfunktion ist STO integriert und weitere Funktionen können über die optionale eSM-Karte bereitgestellt werden. Die Versorgung erfolgt durch dreiphasigen Anschluss an Netze mit 200-240/380-480 VAC. Ein EMV-Netzfilter der Stufe C3 ist eingebaut. Für die Ansteuerung eines Servomotors steht ein Dauerstrom von 6 A und ein Spitzenstrom bis 18 A zur Verfügung, was einer Leistung bis zu 1,8 kW bedeutet (spannungsabhängig). In Verbindung mit den Servomotoren der Reihen BSH und BMH ist ein optimaler Betrieb des Motion Servoreglers gegeben. Zur Unterstützung Ihrer Nachhaltigkeitsziele werden detaillierte Informationen zu Materialinhalten, Umweltauswirkungen und Kreislaufwirtschaft bereitgestellt.
Anmerkungen zur LIMMERT-KI

Der LXM32MD18N4 von Schneider Electric ist ein hochentwickelter Motion Servoverstärker der Lexium 32-Serie, der für den Betrieb mit dreiphasigen Netzspannungen von 208 bis 480 V konzipiert wurde. Mit einem Nennhilfsspannungsbereich von 200 bis 240 V und 380 bis 480 V bietet dieser Servoverstärker eine maximale Dauerleistung von bis zu 3,3 kW, ideal für anspruchsvolle Anwendungen. Der kompakte Buch-Gehäusetyp ermöglicht eine einfache Installation, während integrierte EMV-Filter für eine zuverlässige Leistung sorgen. Mit einem maximalen Ausgangsstrom von 18 A und einer Nennleistung von 1,8 kW bei 480 V ist dieses Gerät perfekt für den Einsatz in modernen Automatisierungssystemen. Der LXM32MD18N4 unterstützt verschiedene Kommunikationsschnittstellen und Sicherheitsfunktionen, einschließlich STO, um höchste Betriebssicherheit zu gewährleisten. Mit einem Gewicht von 2,1 kg und kompakten Abmessungen ist er eine ausgezeichnete Wahl für platzkritische Anwendungen.

Produktinfos

Gerätetyp: Motion Servoverstärker
Baureihe: Lexium 32
Gehäusetyp: Buch
Anzahl der Netzphasen: 3 Phasen
Nennhilfsspannung: 200 - 240 V, 380 - 480 V
Versorgungsspannungsgrenzen: 170…264 V, 323…528 V
Netzfrequenz: 50/60 Hz
Ausgangs-Bemessungsstrom: 6 A
Ausgangsstrom 3s Spitze: 18 A bei 208 V, 18 A bei 480 V
Maximale Dauerleistung: 1700 W bei 208 V, 3300 W bei 400 V, 3300 W bei 480 V
Nennleistung: 1,2 kW bei 208 V, 1,8 kW bei 400 V, 1,8 kW bei 480 V
Max. Leckstrom: 30 mA
Breite: 68 mm
Tiefe: 237 mm
Produktgewicht: 2,1 kg
Schutzart (IP): IP20
Umgebungstemperatur bei Betrieb: 0…50 °C
Umgebungstemperatur bei Lagerung: -25…70 °C
Kühlungstyp: Integrierter Lüfter
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Netzspannung: 208|480 V
    Eingangsphasenzahl: 3
    Ausgangsphasenzahl: sonstige
    Max. Ausgangsfrequenz: 8 Hz
    Netzfrequenz: 50/60 Hz
    Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung: 1.8|480 kW
    Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung: 1.8 kW
    Schutzart (IP): IP20
    Relative symmetrische Netzfrequenztoleranz: 5 %
    Relative symmetrische Netzspannungstoleranz: 10 %
    Max. Ausgangsspannung: 230 V
    Nennausgangsstrom I2N: 6 A
    Weitere Details
    Mit Bedienelement: Ja
    Einsatz im Industriebereich zulässig: Ja
    Einsatz im Wohn- und Gewerbebereich zulässig: Ja
    Unterstützt Protokoll für TCP/IP: Nein
    Unterstützt Protokoll für PROFIBUS: Ja
    Unterstützt Protokoll für CAN: Ja
    Unterstützt Protokoll für INTERBUS: Nein
    Unterstützt Protokoll für ASI: Nein
    Unterstützt Protokoll für KNX: Nein
    Unterstützt Protokoll für MODBUS: Ja
    Unterstützt Protokoll für Data-Highway: Nein
    Unterstützt Protokoll für DeviceNet: Ja
    Unterstützt Protokoll für SUCONET: Nein
    Unterstützt Protokoll für LON: Nein
    Unterstützt Protokoll für PROFINET IO: Ja
    Unterstützt Protokoll für PROFINET CBA: Nein
    Unterstützt Protokoll für SERCOS: Nein
    Unterstützt Protokoll für Foundation Fieldbus: Nein
    Unterstützt Protokoll für EtherNet/IP: Ja
    Unterstützt Protokoll für AS-Interface Safety at Work: Nein
    Unterstützt Protokoll für DeviceNet Safety: Nein
    Unterstützt Protokoll für INTERBUS-Safety: Nein
    Unterstützt Protokoll für PROFIsafe: Nein
    Unterstützt Protokoll für SafetyBUS p: Nein
    Unterstützt Protokoll für sonstige Bussysteme: Ja
    Anzahl der HW-Schnittstellen Industrial Ethernet: 1
    Anzahl der HW-Schnittstellen PROFINET: 0
    Anzahl der HW-Schnittstellen seriell RS-232: 0
    Anzahl der HW-Schnittstellen seriell RS-422: 0
    Anzahl der HW-Schnittstellen seriell RS-485: 1
    Anzahl der HW-Schnittstellen seriell TTY: 0
    Anzahl der HW-Schnittstellen USB: 0
    Anzahl der HW-Schnittstellen parallel: 0
    Anzahl der HW-Schnittstellen sonstige: 0
    Mit optischer Schnittstelle: Nein
    Mit PC-Anschluss: Ja
    Bremschopper integriert: Nein
    4-Quadrantenbetrieb möglich: Nein
    Art des Umrichters: sonstige
    Höhe: 270|480 mm
    Breite: 68 mm
    Tiefe: 237 mm
    Leistungsaufnahme: 0
    Anzahl der digitalen Eingänge: 6
    Anzahl der digitalen Ausgänge: 2
    Anzahl der analogen Eingänge: 3
    Anzahl der analogen Ausgänge: 1
