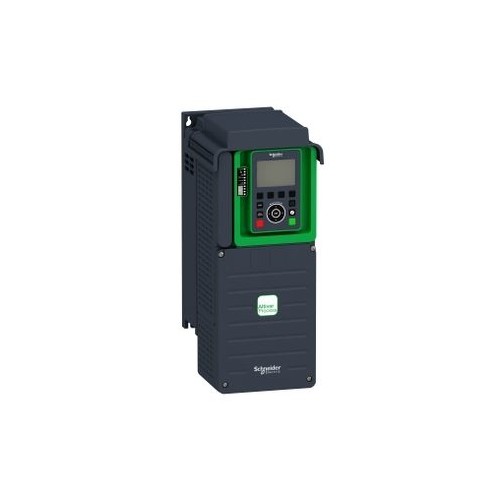

ATV630U75N4 SCHNEIDER Frequenzumrichter ATV630 IP21 7,5kW 3x400V C2-Filter

23479869
5205233
1 Stk
3606480758157
73606480758156
ID
8504409590
Altivar 600 Prozess Frequenzumrichter - Umrichter zum Betrieb und Schutz von Pumpen. Frequenzumrichter ATV630, 10 HP, 380-480V, IP21/UL Typ 1. Abmessungen 171 x 409 x 233 mm, Leistung KW 7,5 kW. Ausgangsfrequenz 0,1-500 Hz. Überlast im Normalbetrieb 110% für 60s, Überlast im Modus hohe Überlast 150% für 60s (bei Deklassierung um eine Leistungsklasse). Steuerungstypen Asynchronmotoren, konstantes Drehmoment, variables Drehmoment, optimierter Drehmomentmodus, Synchronmotor PM, (Permanentmagnet) Motor. Integrierte Sicherheitsfunktion STO (Sichere Anlaufsperre (Safe Torque Off)) SIL3. Anzahl der integrierten E/A Analoge Eingänge 3. Analoge Ausgänge 2. Digital Eingänge 8. Relaisausgänge 3. Integrierte Kommunikation Modbus/TCP, serielle Modbus-Schnittstelle. Konfigurations- und Bedienelemente Dezentrales grafisches Bedienterminal, integrierter Web-Server, DTM (Device Type Manager), SoMove-Software. Optional E/A-Erweiterungskarten, Relaisausgangskarten. Optionale Kommunikationskarten, (EtherNet/IP und Modbus/TCP mit zwei Ports, CANopen Daisy Chain RJ45, Sub-D und Schraubklemmen, ProfiNet, Profibus DP V1 und DeviceNet).
Anmerkungen zur LIMMERT-KI

Der Frequenzumrichter ATV630 von Schneider Electric ist eine leistungsstarke Lösung für variable Antriebe mit einer Nennleistung von 7,5 kW. Er ist für eine Eingangsspannung von 380 bis 480 V ausgelegt und bietet eine maximale Ausgangsfrequenz von 500 Hz. Mit einer Schutzart von IP21 ist er ideal für den Einsatz in geschützten Umgebungen. Der ATV630 unterstützt verschiedene Steuerungstypen, einschließlich Asynchron- und Synchronmotoren, und bietet integrierte Sicherheitsfunktionen wie Safe Torque Off (STO) mit SIL3-Zertifizierung. Die kompakte Bauweise mit Abmessungen von 171 x 409 x 233 mm ermöglicht eine einfache Installation und Integration in bestehende Systeme. Mit einer Vielzahl an Ein- und Ausgängen sowie Kommunikationsschnittstellen ist der ATV630 die ideale Wahl für anspruchsvolle Anwendungen in der Automatisierungstechnik.

Produktinfos

Leistung: 7,5 kW
Eingangsspannung: 380...480 V
Eingangsphasenzahl: 3
Ausgangsphasenzahl: 3
Max. Ausgangsfrequenz: 500 Hz
Netzfrequenz: 50/60 Hz
Schutzart (IP): IP21
Max. Ausgangsspannung: 480 V
Nennausgangsstrom I2N: 16,5 A
Abmessungen (L x B x H): 171 x 409 x 233 mm
Überlast Normalbetrieb: 110% für 60s
Überlast Hohe Überlast: 150% für 60s
Integrierte Sicherheitsfunktion: STO (Sichere Anlaufsperre) SIL3
Analoge Eingänge: 3
Analoge Ausgänge: 2
Digitale Eingänge: 8
Relaisausgänge: 3
Kommunikationsschnittstellen: Modbus/TCP, serielle Modbus-Schnittstelle
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Netzspannung: 380|480 V
    Eingangsphasenzahl: 3
    Ausgangsphasenzahl: 3
    Max. Ausgangsfrequenz: 500 Hz
    Netzfrequenz: 50/60 Hz
    Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung: 7.5|480 kW
    Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung: 7.5 kW
    Schutzart (IP): IP21
    Relative symmetrische Netzfrequenztoleranz: 5 %
    Relative symmetrische Netzspannungstoleranz: 10 %
    Max. Ausgangsspannung: 480 V
    Nennausgangsstrom I2N: 16.5 A
    Weitere Details
    Mit Bedienelement: Ja
    Einsatz im Industriebereich zulässig: Ja
    Einsatz im Wohn- und Gewerbebereich zulässig: Ja
    Unterstützt Protokoll für TCP/IP: Ja
    Unterstützt Protokoll für PROFIBUS: Ja
    Unterstützt Protokoll für CAN: Nein
    Unterstützt Protokoll für INTERBUS: Nein
    Unterstützt Protokoll für ASI: Nein
    Unterstützt Protokoll für KNX: Nein
    Unterstützt Protokoll für MODBUS: Ja
    Unterstützt Protokoll für Data-Highway: Nein
    Unterstützt Protokoll für DeviceNet: Ja
    Unterstützt Protokoll für SUCONET: Nein
    Unterstützt Protokoll für LON: Nein
    Unterstützt Protokoll für PROFINET IO: Ja
    Unterstützt Protokoll für PROFINET CBA: Nein
    Unterstützt Protokoll für SERCOS: Nein
    Unterstützt Protokoll für Foundation Fieldbus: Nein
    Unterstützt Protokoll für EtherNet/IP: Ja
    Unterstützt Protokoll für AS-Interface Safety at Work: Nein
    Unterstützt Protokoll für DeviceNet Safety: Nein
    Unterstützt Protokoll für INTERBUS-Safety: Nein
    Unterstützt Protokoll für PROFIsafe: Nein
    Unterstützt Protokoll für SafetyBUS p: Nein
    Unterstützt Protokoll für sonstige Bussysteme: Nein
    Anzahl der HW-Schnittstellen Industrial Ethernet: 1
    Anzahl der HW-Schnittstellen PROFINET: 0
    Anzahl der HW-Schnittstellen seriell RS-232: 0
    Anzahl der HW-Schnittstellen seriell RS-422: 0
    Anzahl der HW-Schnittstellen seriell RS-485: 1
    Anzahl der HW-Schnittstellen seriell TTY: 0
    Anzahl der HW-Schnittstellen USB: 0
    Anzahl der HW-Schnittstellen parallel: 0
    Anzahl der HW-Schnittstellen sonstige: 0
    Mit optischer Schnittstelle: Ja
    Mit PC-Anschluss: Nein
    Bremschopper integriert: Nein
    4-Quadrantenbetrieb möglich: Ja
    Art des Umrichters: EV009484|480
    Höhe: 409|480 mm
    Breite: 171 mm
    Tiefe: 233 mm
    Leistungsaufnahme: 0
    Anzahl der digitalen Eingänge: 6
    Anzahl der digitalen Ausgänge: 0
    Anzahl der analogen Eingänge: 3
    Anzahl der analogen Ausgänge: 2
