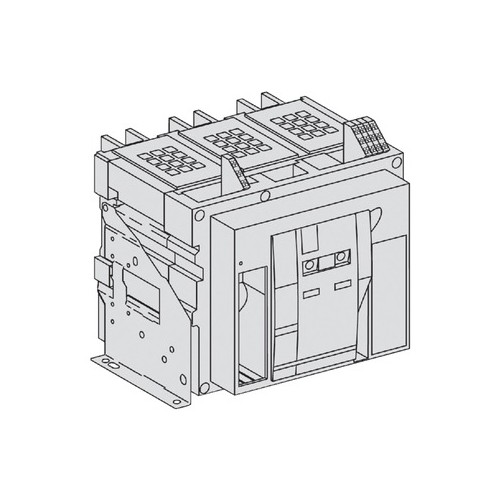

48082 Schneider E. LEISTUNGSSCHALTER IN FESTEINBAU 3POL65KA NENNSTROM 3200A NW32

02248899
5296966
1 Stk
3303430480822
FR
8536209090
MasterPact NT und NW ist die bewährte Generation von offenen Leistungsschaltern bis 6300 A, die neueste Technologien beinhalten. Der MasterPact NT und NW besteht aus 3 Baugrößen, NT von 630 bis 1600A, NW von 800 bis 4000A und NWb von 4000 bis 6300A. Er ist in Festeinbau oder Einschubtechnik, als Leistungs- oder Lasttrennschalter konfigurierbar. Das integrierbare Schutz- und Auslösegerät MicroLogic kann mit einer Vielzahl von Funktionen und Zubehör ausgestattet werden Offener Leistungsschalter MasterPact NW 3200A H1 Icu ist 66kA bei 440V 3-polig Grundschalter Festeinbau ohne Micrologic Der Masterpact ist über den Online-Konfigurator bestellbar.
Anmerkungen zur LIMMERT-KI

Der Masterpact NW32H1 Leistungsschalter von Schneider Electric ist ein hochentwickeltes Gerät, das für den Festeinbau konzipiert ist und eine Nennstromstärke von 3200 A aufweist. Mit einem beeindruckenden Ausschaltvermögen von 65 kA eignet sich dieser 3-polige Schalter ideal für anspruchsvolle Anwendungen in industriellen Umgebungen. Der Schalter unterstützt AC-Netzwerke und erfüllt die internationalen Normen IEC 60947-2. Die mechanische Lebensdauer beträgt bis zu 10.000 Zyklen ohne Wartung, während die elektrische Lebensdauer bei 2.500 Zyklen liegt. Mit kompakten Abmessungen von 352 mm Höhe, 422 mm Breite und 297 mm Tiefe ist der Masterpact NW32H1 sowohl leistungsstark als auch platzsparend. Die Schutzart IP30 gewährleistet eine angemessene Sicherheit in der Anwendung.

Produktinfos

Produktserie: Masterpact NW
Nennstrom: 3200 A
Ausschaltvermögen: 65 kA
Anzahl der Pole: 3P
Netzwerkanschluss: AC
Nennisolationsspannung: 1000 V AC
Bemessungsstoßspannungsfestigkeit: 12 kV
Betriebsbemessungsspannung: 690 V AC
Mechanische Lebensdauer: 10000 Zyklen (ohne Wartung)
Elektrische Lebensdauer: 2500 Zyklen (690 V AC)
Höhe: 352 mm
Breite: 422 mm
Tiefe: 297 mm
Schutzart (IP): IP30
Anschlussart Hauptstromkreis: Bolzenanschluss
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Bemessungsdauerstrom Iu: 3200 A
    Polzahl: 3
    Überlastauslöser Stromeinstellung: Drucktaster A
    Motorantrieb optional: Ja
    Schutzart (IP): IP30
    Gerätebauart: Einbaugerät Festeinbautechnik
    Anschlussart Hauptstromkreis: Bolzenanschluss
    Geeignet für Hutschienenmontage: Nein
    Weitere Details
    Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz: 65 kA
    Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers: IP30 A
    Einstellbereich des unverzögerten Kurzschlussauslösers: 0 A
    Integrierter Erdschlussschutz: Nein
    Anzahl der Hilfskontakte als Öffner: 0
    Anzahl der Hilfskontakte als Schließer: 0|690
    Anzahl der Hilfskontakte als Wechsler: 5|690
    Ausgelöstmelder vorhanden: Ja
    Position des Anschlusses für Hauptstromkreis: hinten
    Ausführung des Betätigungselements: Drucktaster
    Motorantrieb integriert: Nein
    Bemessungsspannung: 690|690 V
    Hutschienenmontage optional: Nein
    Komplettgerät mit Schutzeinheit: Nein
    Mit integriertem Unterspannungsauslöser: Nein
    Verlustleistung: 420
