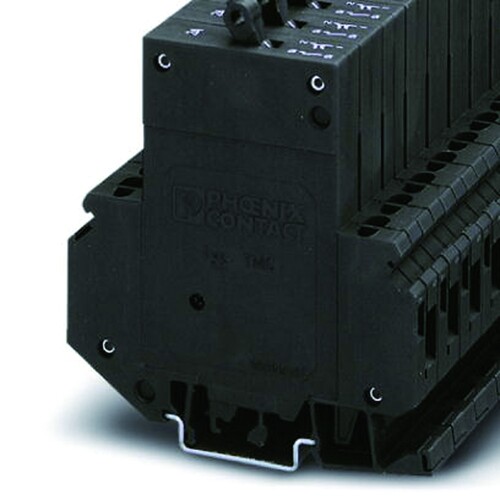

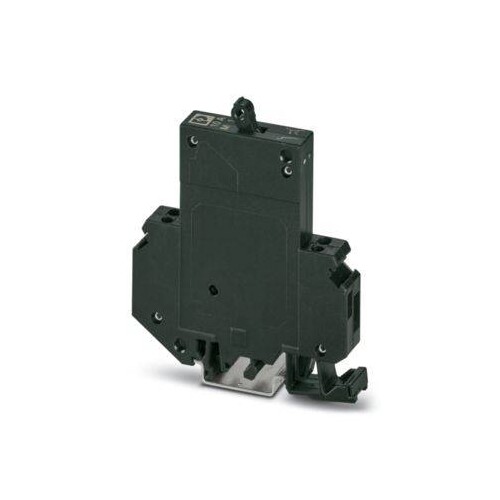

0914701 Phoenix TMC 1 M1 200 10,0A Thermomagnetischer Geräteschutzschalter

25913811
5226617
1 Stk
4017918009380
DE
85362010
Thermomagnetischer Schutzschalter, 1-polig, mittelträge, 1 Öffner, mit Universalfuß zur Montage auf NS 32 oder NS 35
Anmerkungen zur LIMMERT-KI

Der TMC 1 M1 200 10,0A ist ein thermomagnetischer Geräteschutzschalter von Phoenix Contact, der sich ideal für den Einsatz in verschiedenen elektrischen Anwendungen eignet. Mit einer Nennspannung von 250 V AC und einem Nennstrom von 10 A bietet dieser einpolige Schutzschalter zuverlässigen Schutz gegen Überlast und Kurzschluss. Die kompakte Bauweise mit einer Breite von nur 12,5 mm ermöglicht eine platzsparende Montage auf DIN-Schienen. Der Schalter ist für den Betrieb in einem Temperaturbereich von -30 °C bis 60 °C ausgelegt und bietet eine hohe Isolationsfestigkeit von über 100 MΩ. Mit einer Schutzart von IP30 ist er für den Einsatz in geschützten Bereichen geeignet. Der TMC 1 M1 200 ist die perfekte Wahl für industrielle Anwendungen, die einen robusten und zuverlässigen Schutz erfordern.

Produktinfos

Typ: DIN-Schienen-Modul, einteilig
Produktart: Thermomagnetischer Geräteschutzschalter
Produktfamilie: TMC
Anzahl der Pole: 1
Anzahl der Anschlüsse: 4
Anzahl der Reihen: 2
Anzahl der Kanäle: 1
Überspannungskategorie: II
Verschmutzungsgrad: 2
Nennspannung: 250 V AC / 65 V DC
Nennstrom: 10 A
Nennstoßspannung: 2,5 kV
Isolationswiderstand: > 100 MΩ (500 V DC)
Schaltvermögen: 800 A (Nennkurzschlussstrom)
Betriebstemperatur: -30 °C ... 60 °C
Schutzart: IP30 (Betätigungsbereich), IP20 (Anschlussbereich)
Breite: 12,5 mm
Höhe: 82,5 mm
Tiefe: 96 mm
Material: PA66
Flammwidrigkeitsklasse: UL 94 V-2
Montageart: DIN-Schiene: 35 mm
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Weitere Details
    Montageart: sonstige
    Farbe: schwarz
    Breite: 12.4
    Höhe: 82.5
    Tiefe: 92.98
    Betriebstemperatur: 60|60
    Brennbarkeitsklasse des Isolierstoffs nach UL94: EV000154|60
    Abschlussplatte erforderlich: Nein
    Ausführung elektrischer Anschluss 1: Schraubanschluss
    Ausführung elektrischer Anschluss 2: Schraubanschluss
    Ausführung des Sicherungshalters: sonstige
    Anzahl der Etagen: 2
    Anschließbarer Leiterquerschnitt eindrähtig: 0.2|0.2
    Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 4|4
    Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.2|4
    Anschließbarer Leiterquerschnitt mehrdrähtig: 0.2|0.2
    Werkstoff des Isolierkörpers: sonstige
