Beschreibung

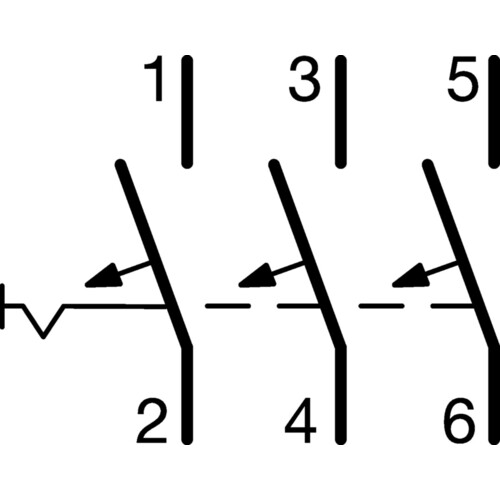

Leitungsschutzschalter 3 polig 6kA C-Charakteristik 16A Quick Connect 3 Module
LIMMERT-KI Beschreibung
Der MCS316 HAGER Leitungsschutzschalter ist ein zuverlässiges 3-poliges Gerät mit einer Nennstromstärke von 16 A und einer Auslösecharakteristik C. Mit einem Ausschaltvermögen von 6 kA nach IEC60898-1 bietet er hervorragenden Schutz gegen Überlast und Kurzschluss. Der Schalter ist für eine Bemessungsbetriebsspannung von 230 - 400 V ausgelegt und kann in einem Temperaturbereich von -25 bis 70 °C betrieben werden. Mit Quick Connect-Anschlüssen ermöglicht er eine einfache und schnelle Installation. Die kompakten Abmessungen von 83,4 mm Höhe, 52,5 mm Breite und 70 mm Tiefe machen ihn ideal für den Einsatz in modularen Geräten. Der Schutzart IP20 sorgt für Sicherheit in trockenen Umgebungen. Der MCS316 ist die perfekte Wahl für alle, die einen leistungsstarken und flexiblen Leitungsschutzschalter benötigen.
Technische Merkmale (Limmert KI extrahiert):
| Nennstrom bei 70°C: | 11,12 A |
| Nennstrom bei 5°C: | 18,40 A |
| Nennstrom bei 55°C: | 13,16 A |
| Nennstrom bei 10°C: | 17,95 A |
| Nennspannung Ue: | 230 - 400 V |
| Nennmoment obere Klemme: | 2,80 Nm |
| Breite: | 52,50 mm |
| Nennstrom bei 20°C: | 17 A |
| Nennstrom bei 25°C: | 16,51 A |
| Nennstrom bei -15°C: | 20,12 A |
| Gesamtverlustleistung unter Nennstrom: | 6,99 W |
| Nennstrom bei 15°C: | 17,48 A |
| Anschlussquerschnitt flexibel: | 1 - 25 mm² |
| Stoßspannungsfestigkeit: | 4000 V |
| Nennstrom bei 30°C: | 16 A |
| Nennstrom bei 35°C: | 15,47 A |
| Nennstrom bei 50°C: | 13,78 A |
| Betriebstemperatur: | -25 - 70 °C |
| Nennstrom bei -5°C: | 19,28 A |
| Anschlussquerschnitt Ausgang SSK Quick Connect: | 1,5 - 4,0 mm² |
| Nennstrom bei 40°C: | 14,93 A |
| Polart: | 3P |
| Schutzart (IP): | IP20 |
| Nennstrom bei 65°C: | 11,84 A |
| Tiefe: | 70 mm |
| Nennmoment untere Klemme: | 2,80 Nm |
| Nennstrom bei 0°C: | 18,85 A |
| Isolationsspannung Ui: | 500 V |
| Höhe: | 83,40 mm |
| Nennstrom: | 16 A |
| Anzahl Module: | 3 |
| Nennstrom bei 45°C: | 14,37 A |
| Anschlussquerschnitt massiv: | 1 - 35 mm² |
| Auslösecharakteristik: | C |
| Nennstrom bei 60°C: | 12,52 A |
| Versorgungsart: | AC |
| Ausschaltvermögen Icn AC nach IEC60898-1: | 6 kA |
| Nennstrom bei -10°C: | 19,71 A |
Produktmerkmale
| Auslösecharakteristik: | C |
| Bemessungsstrom: | 16|70 A |
| Polzahl (gesamt): | 3|60 |
| Mitschaltender Neutralleiter: | Nein |
| Bemessungsspannung: | 400|25 V |
| Frequenz: | 50|60 Hz |
| Breite in Teilungseinheiten: | 3 |
| Spannungsart: | AC |
| Zusatzeinrichtungen möglich: | Ja |
| Schutzart (IP): | sonstige |
| Energiebegrenzungsklasse: | 3|60 |
| Überspannungskategorie: | 3|25 |
| Verschmutzungsgrad: | 2 |
| Einbautiefe: | 70 mm |
| Unterputzmontage: | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig: | 1|35 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig: | 1|25 mm² |
| Bemessungsisolationsspannung Ui: | 500 V |
| Bemessungsstoßspannungsfestigkeit Uimp: | 4 kV |
| Explosionsgeschützt: | sonstige |
| Umgebungstemperatur während des Betriebs: | -25|70 °C |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: | 6 kA |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: | 1|25 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: | 400 kA |
| Anzahl der abgesicherten Pole: | 3|60 |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: | 1 kA |
| Verlustleistung: | 6.99|35 W |
