Beschreibung

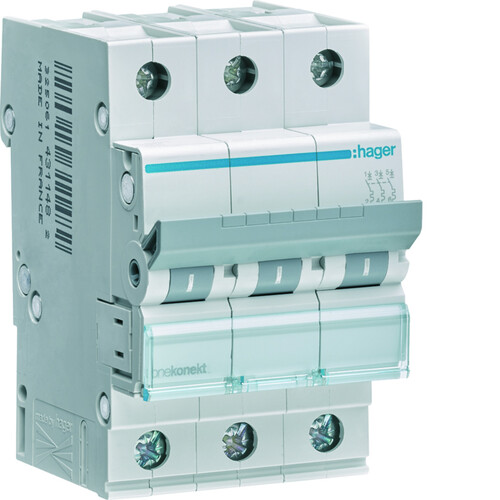

Leitungsschutzschalter 3 polig 6kA C-Charakteristik 16A 3 Module
LIMMERT-KI Beschreibung
Der Hager MCN316 Leitungsschutzschalter ist ein zuverlässiges 3-poliges Gerät mit einer Nennstromstärke von 16 A und einer Auslösercharakteristik C. Mit einem Ausschaltvermögen von 6 kA gemäß IEC 60898-1 bietet dieser Schalter robusten Schutz gegen Überlast und Kurzschluss. Er ist für eine Bemessungsbetriebsspannung von 230/400 V ausgelegt und arbeitet bei Frequenzen von 50 bis 60 Hz. Die kompakten Abmessungen von 52,5 mm Breite, 83 mm Höhe und 70 mm Tiefe ermöglichen eine einfache Installation in modularen Geräten. Mit einer hohen Lebensdauer von 4000 elektrischen und 20000 mechanischen Schaltspielen ist der MCN316 ideal für den Einsatz in Wohn- und Gewerbeinstallationen. Die Schutzart IP20 sorgt für Sicherheit in trockenen Innenräumen. Dieser Leitungsschutzschalter ist gemäß den Normen EN 60898-1 konform und bietet eine zuverlässige Lösung für Ihre elektrischen Installationen.
Technische Merkmale (Limmert KI extrahiert):
| Anschlussart: | Schraubtechnik |
| Gerätelebensdauer elektrische Schaltspiele: | 4000 |
| Breite installiertes Produkt: | 52.5 mm |
| Auslösercharakteristik: | C |
| Höhe installiertes Produkt: | 83 mm |
| Anzahl der gesicherten Pole: | 3 |
| Stoßspannungsfestigkeit: | 4000 V |
| Frequenz: | 50/60 Hz |
| Isolationsspannung: | 500 V |
| Anzahl Module: | 3 |
| Nennstrom: | 16 A |
| Versorgungsspannungsart: | AC |
| Tiefe installiertes Produkt: | 70 mm |
| Schutzart (IP): | IP20 |
| Bemessungsbetriebsspannung Ue: | 230 / 400 V |
| Betriebstemperatur: | -25…70 °C |
| Polart: | 3 P |
| Ausschaltvermögen Icn AC nach IEC 60898-1: | 6 kA |
| Gerätelebensdauer mechanische Schaltspiele: | 20000 |
Produktmerkmale
| Auslösecharakteristik: | C |
| Bemessungsstrom: | 16 A |
| Polzahl (gesamt): | 3|25 |
| Mitschaltender Neutralleiter: | Nein |
| Bemessungsspannung: | 400 V |
| Frequenz: | 50|60 Hz |
| Breite in Teilungseinheiten: | 3|25 |
| Spannungsart: | AC |
| Zusatzeinrichtungen möglich: | Ja |
| Schutzart (IP): | sonstige |
| Energiebegrenzungsklasse: | 3 |
| Überspannungskategorie: | 3|35 |
| Verschmutzungsgrad: | 2|70 |
| Einbautiefe: | 70 mm |
| Unterputzmontage: | Ja |
| Umgebungstemperatur während des Betriebs: | -25|70 °C |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: | 6|35 kA |
| Anzahl der abgesicherten Pole: | 3 |
| Bemessungsstoßspannungsfestigkeit Uimp: | 4 kV |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: | 1|25 kA |
| Explosionsgeschützt: | sonstige |
| Bemessungsisolationsspannung Ui: | 500 V |
| Anschließbarer Leiterquerschnitt eindrähtig: | 1|35 mm² |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: | 4|70 kA |
| Anschließbarer Leiterquerschnitt mehrdrähtig: | 1|25 mm² |
| Verlustleistung: | 6.99 W |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: | 1 kA |
