Beschreibung

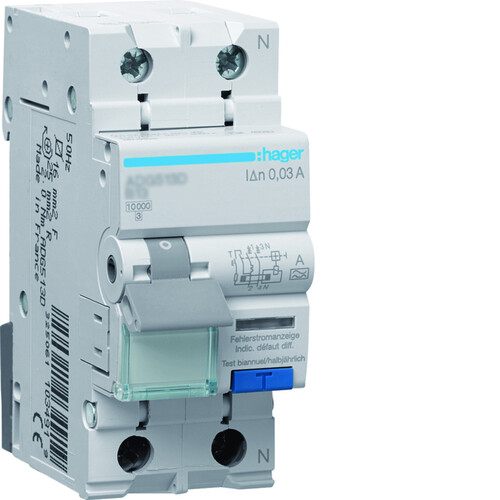

Fehlerstrom-Leitungsschutzschalter 1P+N 10kA C-13A 30mA Typ A-G
LIMMERT-KI Beschreibung
Der ADG563D Hager FI/LS Kombischalter ist ein hochmoderner Fehlerstrom-Leitungsschutzschalter, der mit einer Nennstromstärke von 13 A und einer Fehlerstromempfindlichkeit von 30 mA ausgestattet ist. Er erfüllt die Anforderungen der Normen EN 61009-1 und EN 61009-2-1 und bietet somit einen zuverlässigen Schutz gegen Fehlerströme. Mit der Auslösecharakteristik C und einer Bemessungsspannung von 230 V ist dieser Schalter ideal für Anwendungen in Wohn- und Gewerbeinstallationen. Die Schutzart IP2X gewährleistet einen sicheren Betrieb, während die Möglichkeit zur einfachen Montage ohne Werkzeug und die externe Testtaste die Benutzerfreundlichkeit erhöhen. Der ADG563D ist eine ausgezeichnete Wahl für alle, die auf Sicherheit und Zuverlässigkeit in ihren elektrischen Systemen Wert legen.
Technische Merkmale (Limmert KI extrahiert):
| Breite in Teilungseinheiten: | 2 |
| Schutzart (IP): | IP2X |
| Bemessungsstrom: | 13 A |
| Anzahl der abgesicherten Pole: | 1 |
| Auslösecharakteristik: | C |
| Bemessungsspannung: | 230 V |
| Bemessungsfehlerstrom: | 30 mA |
| Polzahl: | 2 |
| Fehlerstrom-Typ: | A |
| Mitschaltender Neutralleiter: | Ja |
Produktmerkmale
| Polzahl (gesamt): | 2|25 |
| Mitschaltender Neutralleiter: | Ja |
| Auslösecharakteristik: | C |
| Bemessungsstrom: | 13|16 A |
| Bemessungsfehlerstrom: | 0.03 A |
| Fehlerstrom-Typ: | A |
| Bemessungsspannung: | 230 V |
| Breite in Teilungseinheiten: | 2 |
| Schutzart (IP): | IP2X |
| Anzahl der abgesicherten Pole: | 1 |
| Energiebegrenzungsklasse: | 3 |
| Bemessungsabschaltvermögen nach IEC 60947-2: | 10 kA |
| Frequenz: | sonstige |
| Überspannungskategorie: | 3|40 |
| Verschmutzungsgrad: | 2 |
| Einbautiefe: | 68 mm |
| Bemessungsstoßspannungsfestigkeit Uimp: | 4 kV |
| Spannungsart: | AC |
| Anschließbarer Leiterquerschnitt eindrähtig: | 1|25 mm² |
| Umgebungstemperatur während des Betriebs: | -25|40 °C |
| Stoßstromfestigkeit: | 3 kA |
| Bemessungsschaltvermögen Icn nach EN 61009-1: | 10 kA |
| Abschaltcharakteristik: | kurzzeitverzögert |
| Anschließbarer Leiterquerschnitt mehrdrähtig: | 1|16 mm² |
| Fehlauslöseschutz: | Nein |
| Bemessungsisolationsspannung Ui: | 500|16 V |
| Mit Verriegelungsvorrichtung: | sonstige |
| Verlustleistung: | 4.8 W |
| Bemessungsabschaltvermögen nach EN 61009: | 1 kA |
