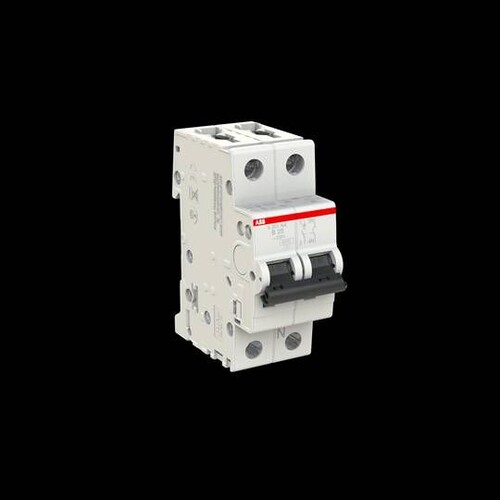

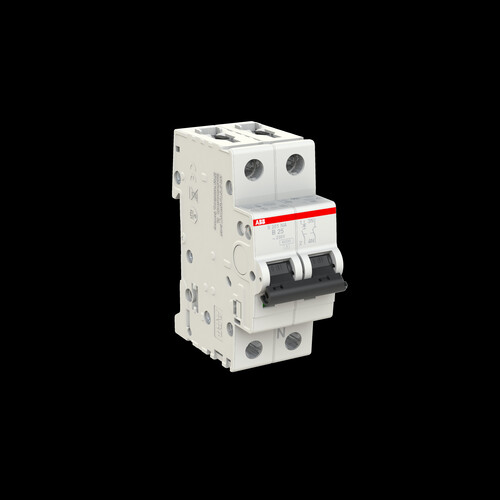

GHS2010103R0255 STOTZ Automat S201-B25NA
)
)
)
)
)
)
)
)
)
)
Artikelnummer :20648236
Hersteller Art Nr. :2CDS251103R0255
Herkunftsland :DE
Zolltarifnr :85362010
EAN: 4016779531634 4016779971652 4016779607742
Dieser Artikel wird für Sie bestellt.
Beschreibung
Sicherungsautomaten der Baureihe S200 schützen Kabel und Leitungen vor Überlast und Kurzschluss. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35mm² können direkt an das Gerät über die Anschlussklemme angeschlossen werden. Das umfangreiche Zubehörsortiment bietet alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S200 fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.
LIMMERT-KI Beschreibung
Der ABB Stotz S201-B25NA ist ein zuverlässiger Leitungsschutzschalter, der Kabel und Leitungen effektiv vor Überlast und Kurzschluss schützt. Mit einer Auslösecharakteristik B und einem Bemessungsstrom von 25 A eignet sich dieser Automat ideal für Anwendungen in der Elektroinstallation. Die Bemessungsspannung beträgt 230 V, und der Schalter unterstützt sowohl AC- als auch DC-Spannungsarten. Mit einer kompakten Einbautiefe von 69 mm und einer Breite von 2 Teilungseinheiten ist der S201-B25NA für die Unterputz-Installation geeignet. Er erfüllt die Anforderungen der Überspannungskategorie 3 und bietet Schutzart IP20, was ihn für verschiedene Installationsumgebungen qualifiziert. Der Schalter kann mit Zusatzeinrichtungen kombiniert werden und ist somit äußerst flexibel einsetzbar.
Technische Merkmale (Limmert KI extrahiert):
| Breite in Teilungseinheiten: | 2 |
| Spannungsart: | AC/DC |
| Anzahl der abgesicherten Pole: | 1 |
| Zusatzeinrichtungen möglich: | Ja |
| Verschmutzungsgrad: | 2 |
| Geeignet für Unterputz-Installation: | Ja |
| Polzahl (gesamt): | 2 |
| Bemessungsstrom: | 25 A |
| Energiebegrenzungsklasse: | 3 |
| Überspannungskategorie: | 3 |
| Schutzart (IP): | IP20 |
| Bemessungsspannung: | 230 V |
| Einbautiefe: | 69 mm |
| Frequenz: | 50...60 Hz |
| Auslösecharakteristik: | B |
| Mitschaltender Neutralleiter: | Ja |
Produktmerkmale
| Auslösecharakteristik: | B |
| Bemessungsstrom: | 25 A |
| Polzahl (gesamt): | 2 |
| Mitschaltender Neutralleiter: | sonstige |
| Bemessungsspannung: | 230 V |
| Frequenz: | 50|60 Hz |
| Breite in Teilungseinheiten: | 2 |
| Spannungsart: | AC |
| Zusatzeinrichtungen möglich: | Ja |
| Schutzart (IP): | sonstige |
| Energiebegrenzungsklasse: | 3 |
| Überspannungskategorie: | 3 |
| Verschmutzungsgrad: | 3 |
| Einbautiefe: | 69 mm |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: | 10 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: | 10|60 kA |
| Anzahl der abgesicherten Pole: | 1 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: | 6 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: | 10 kA |
