3036071 Phoenix ST 2,5-3PE
)
)
)
)
)
)
)
)
)
)
Artikelnummer :25747093
Hersteller Art Nr. :3036071
Herkunftsland :PL
Zolltarifnr :85369010
EAN: 4017918876593
Dieser Artikel wird für Sie bestellt.
Beschreibung

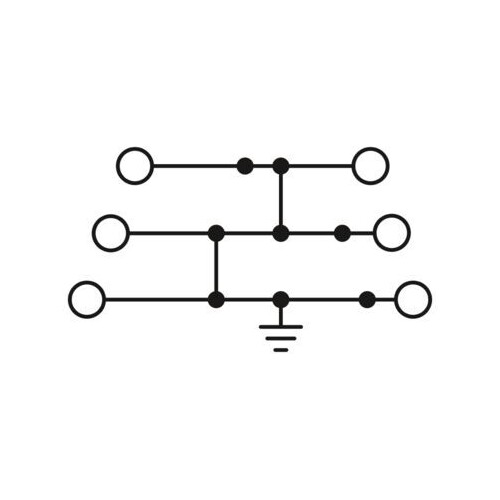

Zugfeder-Schutzleiterklemme, Anzahl der Anschlüsse: 6, Anschlussart: Zugfederanschluss, 1., 2. und 3. Etage, Querschnitt: 0,08 mm² - 4 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: grün-gelb
LIMMERT-KI Beschreibung
Die Phoenix ST 2,5-3PE Mehrstockklemme ist eine hochgradige Zugfederanschlussklemme, die sich ideal für Anwendungen in der Automatisierungstechnik eignet. Mit einer Breite von nur 5,2 mm und einer Länge von 99,5 mm bietet sie Platz für bis zu 6 Anschlüsse und 3 Etagen. Der Leiterquerschnitt reicht von 0,08 mm² bis 4 mm² für starre Leiter und bis zu 2,5 mm² für flexible Leiter. Diese Klemme ist in einer auffälligen grün-gelben Farbe erhältlich und besteht aus PA mit einer Brennbarkeitsklasse von V0 nach UL 94. Die Klemme erfüllt die Norm IEC 60947-7-2 und ist für die Montage auf NS 35/7,5 und NS 35/15 Hutschienen geeignet. Mit einer Bemessungsstoßspannung von 6 kV und einem Verschmutzungsgrad von 3 ist sie für anspruchsvolle Umgebungen konzipiert.
Technische Merkmale (Limmert KI extrahiert):
| Breite: | 5,2 mm |
| Überspannungskategorie: | III |
| Querschnitt (starr) max: | 4 mm² |
| Brennbarkeitsklasse nach UL 94: | V0 |
| Querschnitt (starr) min: | 0,08 mm² |
| Verschmutzungsgrad: | 3 |
| Anzahl der Anschlüsse: | 6 |
| Querschnitt (AWG) max: | 12 |
| Abisolierlänge: | 10 mm |
| Isolierstoff: | PA |
| Querschnitt (flexibel) max: | 2,5 mm² |
| Länge: | 99,5 mm |
| Farbe: | grün-gelb |
| Anschlussart: | Zugfederanschluss |
| Anschluss gemäß Norm: | IEC 60947-7-2 |
| Querschnitt (flexibel) min: | 0,08 mm² |
| Anzahl der Etagen: | 3 |
| Isolierstoffgruppe: | I |
| Querschnitt (AWG) min: | 28 |
| Bemessungsstoßspannung: | 6 kV |
| Höhe (NS 35/15): | 66,5 mm |
| Höhe (NS 35/7,5): | 58 mm |
Produktmerkmale
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: | 0.08|2.5 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig: | 4|0.08 mm² |
| Farbe: | grün/gelb |
| Anzahl der Etagen: | 3 |
| Abschlussplatte erforderlich: | Ja |
| PEN-Funktion möglich: | Nein |
| Montageart: | sonstige |
| Ausführung elektrischer Anschluss 1: | Federzuganschluss |
| Ausführung elektrischer Anschluss 2: | Klammeranschluss |
| Anzahl der Klemmstellen je Etage: | 2 |
| Werkstoff des Isolierkörpers: | sonstige |
| Betriebstemperatur: | 105|105 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL94: | sonstige |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: | 0.14|2.5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig: | 0.08|2.5 mm² |
