Beschreibung
Installations-Schutzleiterklemme, Nennspannung: 400 V, Nennstrom: 24 A, Push-in-Anschluss, 1., 2. und 3. Etage, Bemessungsquerschnitt: 4 mm², Querschnitt: 0,14 mm² - 4 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: grau
LIMMERT-KI Beschreibung

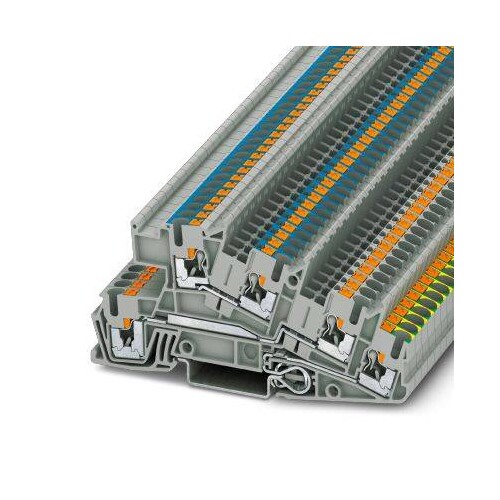

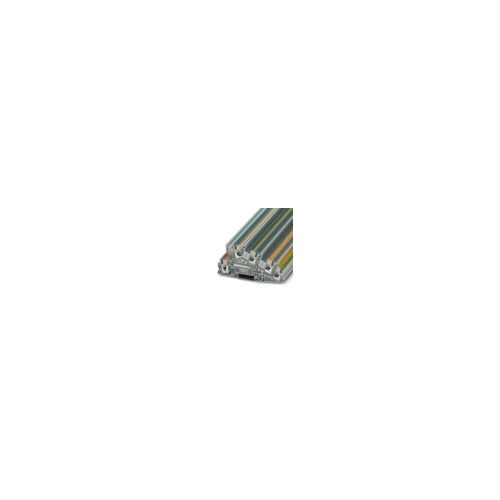

Die Installationsschutzleiterklemme PTI 2,5-PE/L/N von Phoenix Contact ist eine robuste und vielseitige Lösung für die sichere elektrische Verbindung in Schaltschränken. Mit einem Querschnitt von 0,14 mm² bis 4 mm² und einer Nennspannung von bis zu 400 V ist diese Klemme ideal für Anwendungen in industriellen Umgebungen. Die Klemme bietet fünf Anschlüsse auf drei Etagen und ist mit einem Push-in-Anschluss ausgestattet, der eine einfache und schnelle Installation ermöglicht. Mit einer maximalen Verlustleistung von 1,02 W und einem Belastungsstrom von bis zu 30 A gewährleistet sie eine zuverlässige Leistung. Die graue Farbe und die kompakte Bauweise von 5,2 mm Breite, 48,6 mm Höhe und 101 mm Länge machen sie zu einer platzsparenden Lösung. Die Klemme erfüllt die Brennbarkeitsklasse V0 nach UL 94 und ist für den Einsatz in anspruchsvollen Umgebungen geeignet.
Technische Merkmale (Limmert KI extrahiert):
| Breite: | 5,2 mm |
| Nennspannung U N: | 250 V (Außenleiter/PE) |
| Belastungsstrom maximal: | 30 A (bei 4 mm²) |
| Anschlussart: | Push-in-Anschluss |
| Leiterquerschnitt starr min: | 0,14 mm² |
| Alterungsprüfung: | Prüfung bestanden |
| Nennspannung U N: | 250 V (Außenleiter/N) |
| Brennbarkeitsklasse nach UL 94: | V0 |
| Leiterquerschnitt starr max: | 4 mm² |
| Verschmutzungsgrad: | 3 |
| Anzahl der Anschlüsse: | 5 |
| Leiterquerschnitt AWG min: | 26 |
| Maximale Verlustleistung: | 1,02 W |
| Isolierstoff: | PA |
| Höhe: | 48,6 mm |
| Farbe: | grau |
| Länge: | 101 mm |
| Leiterquerschnitt AWG max: | 12 |
| Nennstrom I N: | 24 A |
| Bemessungsstoßspannung: | 4 kV / 6 kV |
| Anzahl der Etagen: | 3 |
| Offene Seitenwand: | Ja |
| Nennspannung U N: | 400 V (Außenleiter/Außenleiter) |
Produktmerkmale
| Bemessungsstrom In: | 24 A |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: | 4|0.14 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig: | 4|0.14 mm² |
| Anzahl der Potentiale: | 2 |
| Grundfarbe: | grau |
| Mit N-Trennschlitten: | Nein |
| Abschlussplatte erforderlich: | Ja |
| Ausführung elektrischer Anschluss 1: | sonstige |
| Ausführung elektrischer Anschluss 2: | sonstige |
| Montageart: | sonstige |
| Breite: | 5.15 mm |
| Werkstoff des Isolierkörpers: | sonstige |
| Betriebstemperatur: | -60|105 °C |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: | 0.14|2.5 mm² |
| Brennbarkeitsklasse des Isolierstoffs nach UL94: | sonstige |
| Anschließbarer Leiterquerschnitt mehrdrähtig: | 4|0.14 mm² |
| Mit PE-Funktion: | Ja |
| Bemessungsspannung: | 400 V |
| N-Funktion möglich: | Nein |
| Tiefe: | 48.691344 mm |
| Höhe: | 100.9 mm |
