Beschreibung

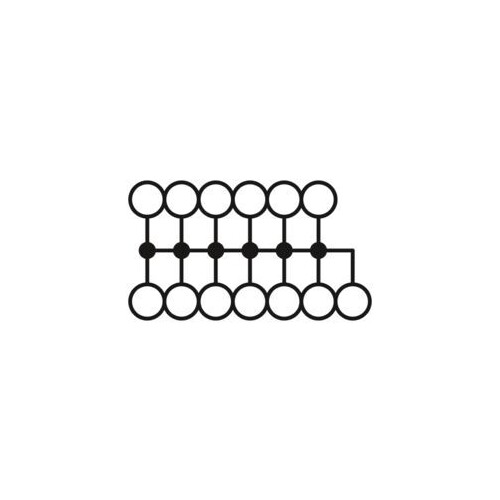

Verteilerblock, Block mit senkrechter Ausrichtung und integrierter Einspeisung, Nennspannung: 690 V, Nennstrom: 24 A, Anzahl der Anschlüsse: 13, Anschlussart: Push-in-Anschluss, Abgriff, Querschnitt: 0,14 mm² - 4 mm², Push-in-Anschluss, Sammelanschluss, Bemessungsquerschnitt: 6 mm², Querschnitt: 0,5 mm² - 10 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: grau
LIMMERT-KI Beschreibung
Der Phoenix PTFIX 6/12X2,5 NS35 GY Verteilerblock bietet eine effiziente und platzsparende Lösung für die elektrische Verbindung in industriellen Anwendungen. Mit 13 Anschlüssen und einem Nennquerschnitt von 2,5 mm² ermöglicht er eine einfache und schnelle Verbindung durch die innovative Push-in-Technologie. Der Verteilerblock ist grau und aus PA gefertigt, was ihn langlebig und robust macht. Er hat eine Nennspannung von 500 V und einen maximalen Laststrom von 24 A. Die Montage erfolgt auf NS 35/7,5 oder NS 35/15 Schienen, was eine flexible Installation gewährleistet. Mit einem kompakten Design von 28,6 mm Breite und 28,7 mm Höhe ist dieser Verteilerblock ideal für Anwendungen, bei denen Platz eine entscheidende Rolle spielt. Er erfüllt die Anforderungen der Normen IEC 60947-7-1 und IEC 60998-1 und bietet somit eine hohe Sicherheit und Zuverlässigkeit.
Technische Merkmale (Limmert KI extrahiert):
| Länge: | 58,1 mm |
| Farbe: | Grau |
| Anschlussart: | Push-in-Anschluss |
| Überspannungskategorie: | III |
| Anzahl der Anschlüsse: | 13 |
| Nennquerschnitt: | 2,5 mm² |
| Maximale Verlustleistung: | 1,31 W |
| Verschmutzungsgrad: | 3 |
| Isoliermaterial: | PA |
| Bauhöhe NS 35/7,5: | 32,1 mm |
| Breite: | 28,6 mm |
| Flammwidrigkeitsklasse nach UL 94: | V0 |
| Nennspannung: | 500 V |
| Maximaler Laststrom bei 6 mm²: | 41 A |
| Isoliermaterialgruppe: | I |
| Maximaler Laststrom bei 10 mm²: | 57 A |
| Höhe: | 28,7 mm |
| Nennstoßspannung: | 6 kV |
| Bauhöhe NS 35/15: | 39,6 mm |
| Maximaler Laststrom: | 24 A |
| Abisolierlänge: | 8 mm ... 10 mm |
Produktmerkmale
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: | 0.14|2.5 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig: | 4|0.14 mm² |
| Anzahl der Etagen: | 1 |
| Farbe: | grau |
| Bemessungsstrom In: | 24 A |
| Montageart: | Hutschiene TH35 |
| Abschlussplatte erforderlich: | Nein |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: | 0.14|2.5 mm² |
| Bemessungsspannung: | 690 V |
| Breite: | 28.6 mm |
| Ausführung elektrischer Anschluss 1: | sonstige |
| Ausführung elektrischer Anschluss 2: | sonstige |
| Anzahl der Klemmstellen je Etage: | 13 |
| Werkstoff des Isolierkörpers: | sonstige |
| Betriebstemperatur: | EV004429|105 °C |
| Explosionsgeprüfte Ausführung "Ex e": | Nein |
| Etagen intern gebrückt: | Ja |
| Geeignet für Leiterwerkstoff: | sonstige |
| Höhe: | 58.1 mm |
| Tiefe: | 30.4 mm |
