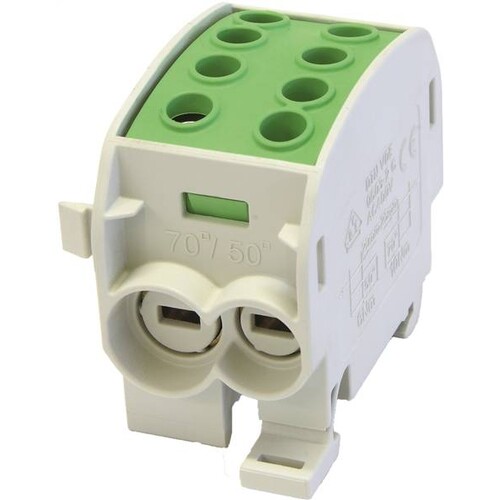

92006613 E-TERM Hauptleitungsklemme ZK 70/1 Al/Cu 1x4 grün fingersicher
)
)
Dieser Artikel wird für Sie bestellt.
Beschreibung
1-polig mit 4 Klemmstellen, geeignet für Aluminium und Kupfer Klemmkörper aus Messing beschichtet, Gehäuse PA6 (Halogenfrei), Schrauben aus Stahl horizontal auf DIN-Schiene 35mm montier- und anreihbar Abmessungen: B 32,8mm x H 53,3mm x T 60mm Seite 1: Hauptleitung: 1x CU starr/mehrdrähtig 10-70mm², flexibler Leiter mit Aderendhülse 6-50mm², AI 16-70mm² Abzweigleitung: 1x CU starr/mehrdrähtig 6-50mm² , flexibler Leiter mit Aderendhülse 4-35mm², AI 16-50mm² Seite 2: Hauptleitung: Hauptleitung: 1x CU starr/mehrdrähtig 10-70mm², flexibler Leiter mit Aderendhülse 6-50mm², AI 16-70mm² Abzweigleitung: 1x CU starr/mehrdrähtig 6-50mm² , flexibler Leiter mit Aderendhülse 4-35mm², AI 16-50mm² , geprüft nach VDE 0603-2, IEC 60947-7-1 Klemmstellen mit Aluminiumleitern sind NICHT wartungsfrei! Verbindungen mit ALU-Leitern sind vor dem Anschließen entsprechend vorzubereiten!
LIMMERT-KI Beschreibung
Die E-TERM Hauptleitungsklemme ZK 70/1 ist eine hochwertige, fingersichere Verbindungslösung für Aluminium- und Kupferleitungen. Mit einer Nennspannung von 1.000 V AC/DC und einem Nennstrom von bis zu 300 A (bei Verwendung von 2x50mm² Kupferleitern) ist sie ideal für anspruchsvolle Anwendungen in der Elektroinstallation. Die Klemme ist für die Montage auf DIN-Schienen konzipiert und verfügt über 4 Klemmstellen, die eine sichere Verbindung für Leiterquerschnitte von 10 bis 70 mm² ermöglichen. Der Klemmenkörper aus Messing ist korrosionsbeständig, und das Gehäuse aus halogenfreiem PA6 sorgt für zusätzliche Sicherheit. Die Klemme erfüllt alle relevanten Normen, einschließlich IEC 60947-7-1 und IEC 61238-1, und ist somit eine zuverlässige Wahl für professionelle Anwendungen.
Technische Merkmale (Limmert KI extrahiert):
| Anschlussart: | Schrauben |
| Anzahl der Anschlüsse < 6 mm²: | 4 |
| Anzahl der Anschlüsse 10 mm²: | 4 |
| Anzahl der Anschlüsse gesamt: | 4 |
| Nennstrom (Cu): | 300 A (2x50mm²); 192 A (1x70mm²) |
| Polzahl: | 1 |
| Anzahl der Anschlüsse 16 mm²: | 4 |
| Anzahl der Anschlüsse > 25 mm²: | 4 |
| Nennspannung: | 1.000 V AC / 1.000 V DC |
| Berührungssicher: | Ja |
| Montageart: | DIN-Schiene |
| Anzahl der Anschlüsse 25 mm²: | 4 |
Produktmerkmale
| Polzahl: | 1 |
| Anschlussart: | schrauben |
| Montageart: | DIN-Schiene |
| Höhe: | 53,3 mm |
| Breite: | 40 mm |
| Tiefe: | 63 mm |
| Nennstrom: | 160 A |
