6047657 OBO RKSM 630 VA4571 Kabelrinne RKSM Magic, mit Schnellverbindung 60x300

20989928
5186935
3 lfm
4012195706199
4012196164035
4012196666294
4012196912902
DE
73089059
Obo
6047657
beantwortete(n) Fragen weitere Varianten

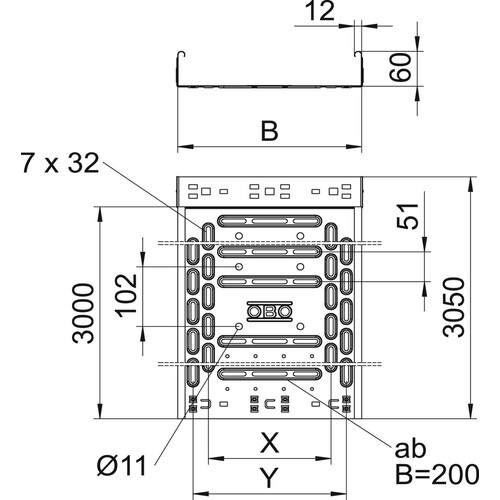

Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm., , Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzliche r Verbindungs- und Montagebauteile., , Die Lochung für die direkte Gewindestangenabhängung hat einen Durchmesser von 11 mm.
Anmerkungen zur LIMMERT-KI

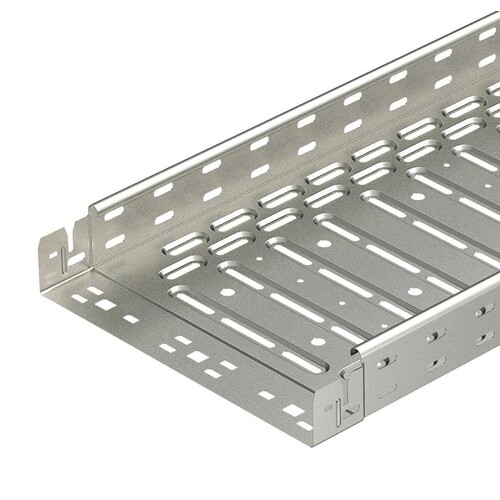

Die Kabelrinne RKS-Magic® 60 von OBO ist eine robuste und vielseitige Lösung für die sichere Kabelverlegung. Mit einer Länge von 3050 mm und einer Breite von 300 mm bietet sie ausreichend Platz für Kabel und Leitungen. Die Rinne ist aus hochwertigem, rostfreiem Edelstahl 1.4571 gefertigt und verfügt über eine Materialstärke von 0,75 mm. Ein integriertes Schnellbefestigungssystem ermöglicht eine einfache und schnelle Installation. Die durchgängige Seitenlochung von 7 x 20 mm sowie die Lochung für Gewindestangen mit einem Durchmesser von 11 mm erleichtern die Montage zusätzlicher Komponenten. Die Kabelrinne gewährleistet zudem einen durchgängigen Potentialausgleich und ist für den Funktionserhalt nach DIN 4102 Teil 12 geprüft. Mit einer magnetischen Schirmdämpfung von 20 dB ohne Deckel und 50 dB mit Deckel bietet sie zusätzlichen Schutz gegen elektromagnetische Störungen. Die zulässige Belastung variiert je nach Stützabstand und beträgt bis zu 1,20 kN/m bei 1,0 m Stützabstand.

Produktinfos

Länge: 3050 mm
Breite: 300 mm
Höhe: 60 mm
Materialstärke: 0,75 mm
Werkstoff: Edelstahl 1.4571 (V4A)
Nutzlänge: 3000 mm
Seitenlochung: 7 x 20 mm
Lochdurchmesser für Gewindestangen: 11 mm
Geeignet für Funktionserhalt: Ja
Integrierter Verbinder: Ja
Nutzbarer Querschnitt: 17800 mm²
Magnetische Schirmdämpfung ohne Deckel: 20 dB
Magnetische Schirmdämpfung mit Deckel: 50 dB
Zulässige Belastung bei 1,0 m Stützabstand: 1,20 kN/m
Zulässige Belastung bei 1,5 m Stützabstand: 0,90 kN/m
Zulässige Belastung bei 2,0 m Stützabstand: 0,60 kN/m
Zulässige Belastung bei 2,5 m Stützabstand: 0,40 kN/m
Preisanzeige nur nach Anmeldung
B

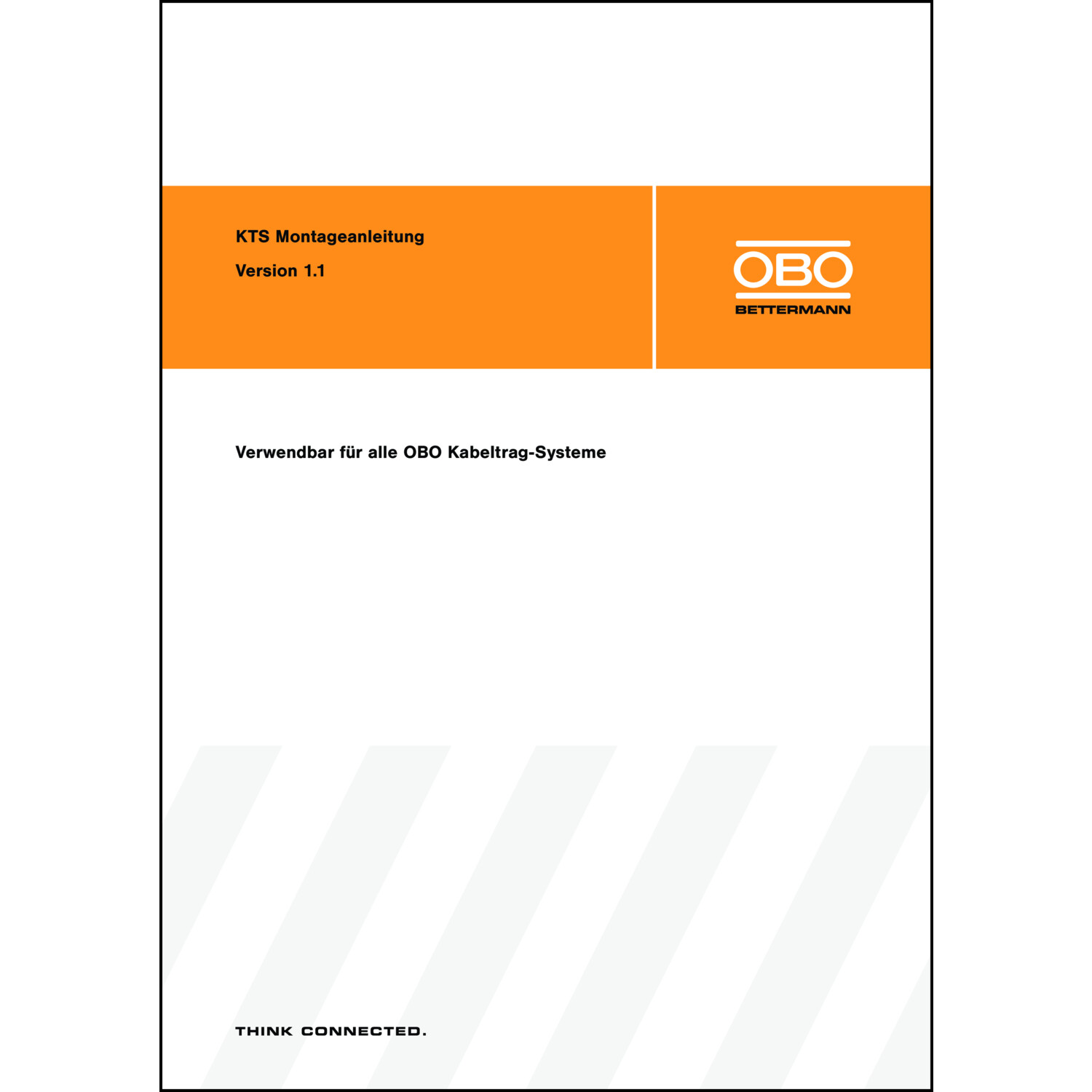

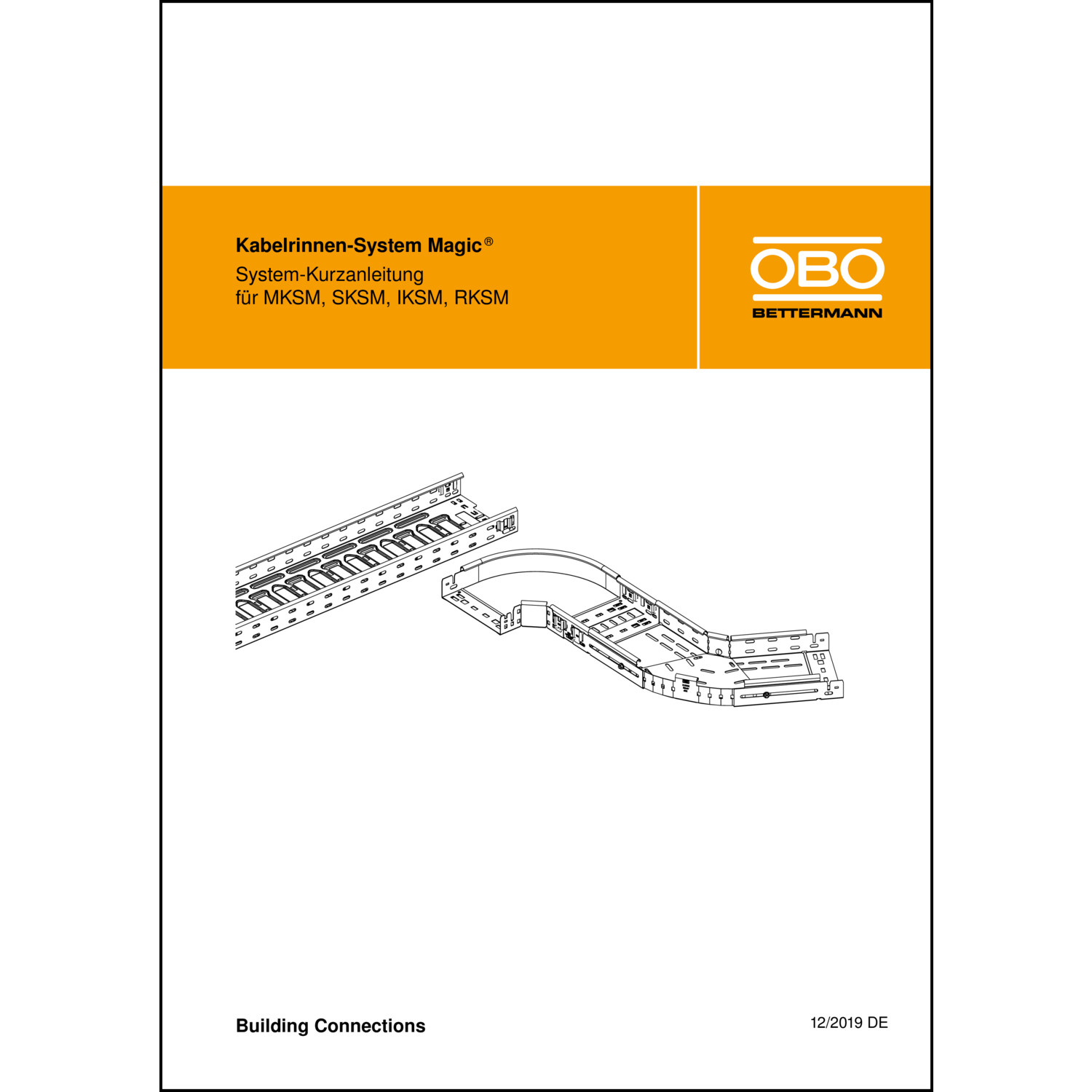

    Katalogseiten

    Produktinfos

    Höhe: 60 mm
    Breite: 300 mm
    Materialstärke: 0.75 mm
    Werkstoffgüte: Edelstahl 316 (V4A)
    Werkstoff: rostfreier Stahl
    Ausführung: integrierter Verbinder
    Länge: 3050 mm
    Seitenlochung: Ja
    Geeignet für Funktionserhalt: Ja
    Weitspann-Ausführung: Nein
    Nutzbarer Querschnitt: 17800 mm²
    Weitere Details
    Montagelochung im Boden: Ja
    NATO-Lochbild: Nein
    Rostfreier Stahl, gebeizt: Nein
    Oberflächenschutz: unbehandelt
    RAL-Nummer: 0
    Mit Oberteil: Nein
    Belastungstesttyp nach IEC 61537: Typ II
    Gewicht: 2.59
