6002457 Obo GRM 105 200 A2 Gitterrinne GRM 105x200x3000

27773592
4917421
3 lfm
4012195149637
4012196167562
4012196905959
DE
73262000
Obo
6002457
beantwortete(n) Fragen weitere Varianten

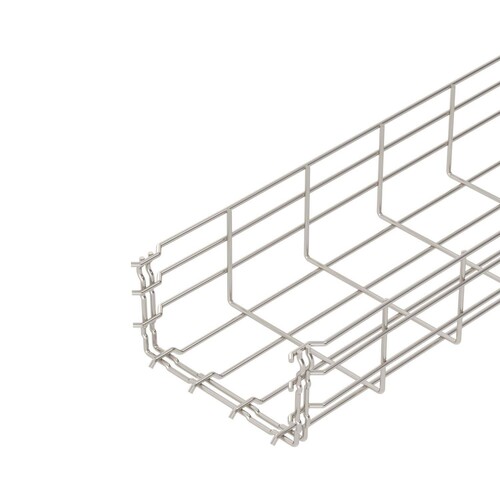

Gitterrinne mit angeformtem Verbinder in der Seitenhöhe 105 mm.
Anmerkungen zur LIMMERT-KI

Die Gitterrinne GR-Magic® 105 A2 von OBO ist eine robuste und vielseitige Lösung für die Kabelverlegung. Mit einer Höhe von 105 mm, einer Breite von 200 mm und einer Länge von 3000 mm bietet sie ausreichend Platz für Kabel und Leitungen. Hergestellt aus rostfreiem Edelstahl (1.4301) und mit einer blanken, nachbehandelten Oberfläche, gewährleistet sie Langlebigkeit und Widerstandsfähigkeit. Die integrierten, schraublosen Verbinder ermöglichen eine einfache Montage ohne zusätzliche Bauteile. Mit einem nutzbaren Querschnitt von 17500 mm² und einer Maschenweite von 50 x 100 mm ist diese Gitterrinne ideal für den Einsatz in verschiedenen Anwendungen. Sie erfüllt die Anforderungen des Belastungstesttyps nach IEC 61537 Typ II und ist für Stützabstände von 1 bis 3 m geeignet. Die Gitterrinne ist eine hervorragende Wahl für die effiziente und sichere Kabelinstallation.

Produktinfos

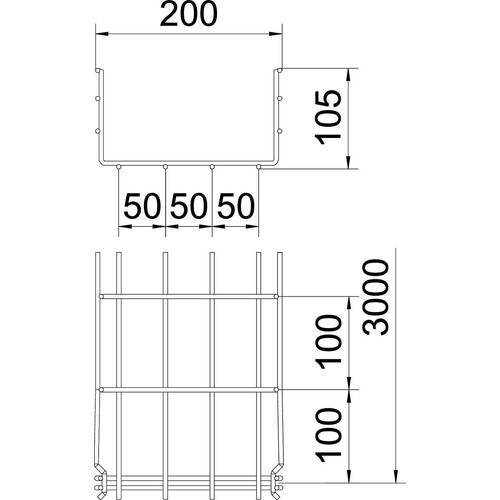

Höhe: 105 mm
Breite: 200 mm
Länge: 3000 mm
Material: Edelstahl, rostfrei (1.4301)
Oberfläche: blank, nachbehandelt
Maschenweite: 50 x 100 mm
Nutzquerschnitt: 17500 mm²
Profilform: U-Form
Verbinder: integrierter Verbinder
Schraublose Verbinder: Ja
Funktionserhalt: Nein
Belastungstesttyp: nach IEC 61537 Typ II
Stützabstand min.: 1 m
Stützabstand max.: 3 m
Belastung bei 1,0 m Stützabstand: 0,8 kN/m
Belastung bei 1,5 m Stützabstand: 0,55 kN/m
Belastung bei 2,0 m Stützabstand: 0,37 kN/m
Belastung bei 2,5 m Stützabstand: 0,27 kN/m
Belastung bei 3,0 m Stützabstand: 0,25 kN/m
Preisanzeige nur nach Anmeldung
B

    Katalogseiten

    Produktinfos

    Werkstoffgüte: Edelstahl 304 (1.4301)
    Profilform: U-Form
    Höhe: 105 mm
    Breite: 200 mm
    Länge: 3000 mm
    Drahtdurchmesser: 4.8 mm
    Ausführung: integrierter Verbinder
    Schraublose Verbinder: Ja
    Nutzbarer Querschnitt: 17500 mm²
    Geeignet für Funktionserhalt: Nein
    Weitere Details
    Integrierte Trennwand: ohne
    Weitspann-Ausführung: Nein
    Werkstoff: rostfreier Stahl
    Oberflächenschutz: unbehandelt
    Farbe: sonstige
    Gewicht: 2.01
    Belastungstesttyp nach IEC 61537: Typ II
    Sichere Arbeitslast nach IEC 61537: sonstige
