22260986 AB-C3-M8FS-F0,5

22552747
4115805
1 Stk
4044775081143
DE
85369010
22260986
beantwortete(n) Fragen weitere Varianten
Schnelle und einfache Konfektionierung vor Ort, Erstellen von individuellen Leitungslängen, Kein Spezialwerkzeug zum Anschließen der Leitung nötig, Einfache Konfektionierung vor Ort durch IDC Schnellanschlusstechnik, Einfacher Anschluss mit bewährter Schraubklemmtechnik, 3- und 4-polige Ausführung, Version mit Piercing, Schneidklemmen (IDC) oder Schraubanschluss, LABS frei,
Anmerkungen zur LIMMERT-KI

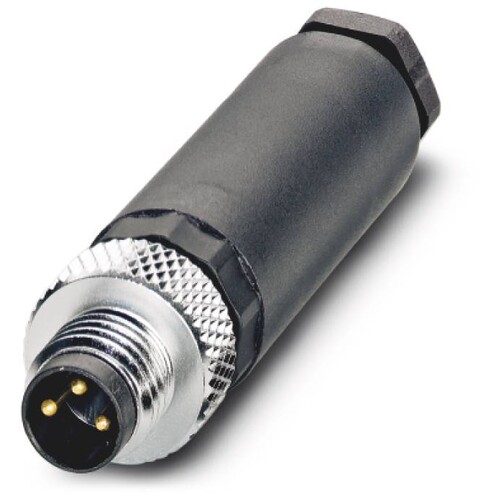

Der Lapp 22260986 AB-C3-M8FS-F0,5 ist ein konfektionierbarer S-A-Steckverbinder M8, der sich ideal für Anwendungen in der Automatisierungstechnik, Maschinenbau und der Automobilindustrie eignet. Mit einer Polzahl von 3 und einem flexiblen Leiterquerschnitt von 0,25 bis 0,5 mm² bietet dieser Steckverbinder eine zuverlässige Verbindung. Der Kabeldurchmesser reicht von 2,5 mm bis 5 mm, und er ist für eine Bemessungs- spannung von bis zu 60 V und einen Bemessungsstrom von 4 A ausgelegt. Die Schneidklemmanschluss-Technik ermöglicht eine einfache und schnelle Konfektionierung vor Ort, ohne dass Spezialwerkzeug erforderlich ist. Der Steckverbinder ist LABS-frei und bietet eine hochwertige Kontaktbeschichtung aus Nickel und Gold für optimale Leitfähigkeit.

Produktinfos

Polzahl: 3
Leiterquerschnitt flexibel min: 0,25 mm²
Leiterquerschnitt flexibel max: 0,5 mm²
Kabeldurchmesser min: 2,5 mm
Kabeldurchmesser max: 5 mm
Bemessungs- spannung: 60 V
Bemessungs- strom: 4 A
Anschlussart: Schneidklemmanschluss
Werkstoff der Kontaktbeschichtung: Nickel/Gold
Gehäuseausführung: gerade
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Kontaktausführung: Buchse
    Anschließbarer Leiterquerschnitt mehrdrähtig: 0,25|0,50 mm²
    Ausführung des elektrischen Anschlusses: Schneidklemmanschluss
    Werkstoff der Kontaktbeschichtung: Nickel/Gold
    Ausführung des Gehäuses: gerade
    Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0,25|0,50 mm²
    Anschließbarer Leiterquerschnitt eindrähtig: 0,25|0,50 mm²
    Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,25|0,50 mm²
    Weitere Details
    Durchmesser des Steckverbinders: 12,5 mm
    Gewindegröße M: 8 mm
    Bemessungsstrom In: 4 A
    Umgebungstemperatur: -25|80 °C
    Bemessungsspannung: 60 V
    Überspannungskategorie: II
    Verschmutzungsgrad: 3
    Werkstoff des Gehäuses: Kunststoff
    Art der Verriegelung: Verschraubung
    Mit Schutzleiter: Nein
    Ausführung: Female (Buchse)
    Aderquerschnitt: 0,5
    Geschirmt: Nein
    Beschichtung Gehäuse: ohne
    Mit Statusanzeige: Nein
    Für Kabelaußendurchmesser: 2,5|5,0
