255-403 Wago Leiterplattenklemme, Drücker, 2,5 mm², Rastermaß 5/5,08 mm,

32329774
4489225
70 Stk
CH
85369010
255-403
beantwortete(n) Fragen weitere Varianten

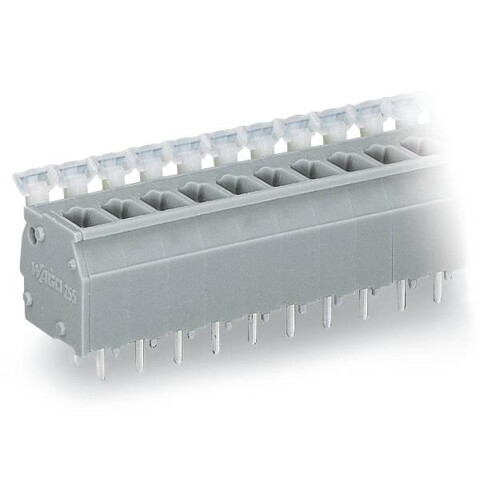

Leiterplattenklemme, Drücker, 2,5 mm², Rastermaß 5/5,08 mm, 3-polig, CAGE CLAMP®, Brückungsmöglichkeit, 2,50 mm², grau
Anmerkungen zur LIMMERT-KI

Die Wago Leiterplattenklemme 255-403 ist eine hochqualitative Verbindungslösung für Leiterplatten mit einem Rastermaß von 5/5,08 mm. Diese 3-polige Klemme ermöglicht eine einfache und zuverlässige Verbindung dank der CAGE CLAMP®-Technologie und eignet sich für Leiterquerschnitte von 0,08 bis 2,5 mm². Mit einer robusten Bauweise und einer Gehäusefarbe in grau ist diese Klemme ideal für den Einsatz in verschiedenen elektrischen Anwendungen. Die Temperaturstabilität reicht von -60 °C bis +105 °C, was sie für eine Vielzahl von Umgebungen geeignet macht. Die Klemme ist zudem RoHS-konform und bietet eine hohe Flammfähigkeit gemäß UL 94 0V. Mit einer Höhe von 14,2 mm, einer Breite von 17,9 mm und einer Tiefe von 18,3 mm ist sie kompakt und platzsparend.

Produktinfos

Anzahl der elektrischen Anschlüsse: 3
Anzahl der Etagen: 1
Gehäusefarbe: grau
Rastermaß der Anschlüsse: 5/5,08 mm
Anschlussart Leiter: CAGE CLAMP®
Anschlussart Leiterplatte: 2,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,08 - 2,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0,25 - 1,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig: 0,08 - 2,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig: 0,08 - 2,5 mm²

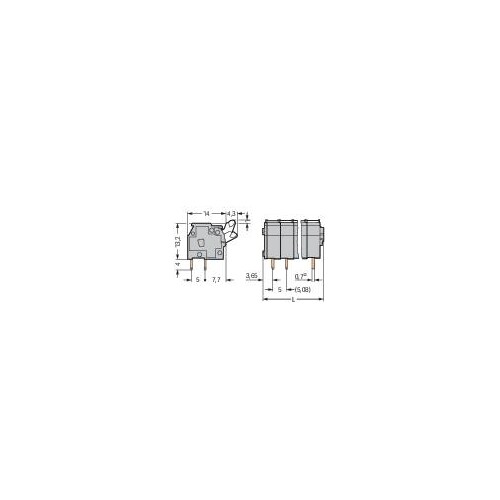

Höhe: 14,2 mm
Breite: 17,9 mm
Tiefe: 18,3 mm
Solder pin length: 4 mm
Temperaturstabilität: -60 °C bis +105 °C
Flammfähigkeit: UL 94 0V
Material der Isolierung: PA 6.6
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Anzahl der elektrischen Anschlüsse: 3
    Anzahl der Etagen: 1|0.25
    Gehäusefarbe: grau
    Rastermaß der Anschlüsse: 5|2.5 mm
    Anschlussart Leiter: Federzuganschluss
    Anschlussart Leiterplatte: Lötanschluss
    Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.08|2.5 mm²
    Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 1.5|0.25 mm²
    Anschließbarer Leiterquerschnitt eindrähtig: 0.08|2.5 mm²
    Anschließbarer Leiterquerschnitt mehrdrähtig: 0.08|2.5 mm²
    Weitere Details
    Höhe: 14.2|0.25 mm
    Schutzart (IP), montiert: -60|105
    Winkel Leiterplatte/Leiteranschluss: 90° (vertikal nach oben)
    Bemessungsstrom In: 24|2.5 A
    Bemessungsspannung: 320 V
    Bemessungsstoßspannung: 4 kV
    Überspannungskategorie: EV006167|2.5
    Verschmutzungsgrad: 2
    Werkstoff der Anschlussoberfläche: EV009526|2.5
    Durchmesser Anschlusspin: EV001251|105 mm
    Länge des Pins: 4|0.25 mm
    Werkstoff des Isolierkörpers: EV000403|2.5
    Brennbarkeitsklasse des Isolierstoffs nach UL94: EV004429|2.5
    Betriebstemperatur: -60|105 °C
    Art der Leiterplattenbefestigung: Anschlusskontakt
    Befestigungsart: EV000764|2.5
    Art der Banderolierung: EV000494|2.5
