255-402 Wago Leiterplattenklemme, Drücker, 2,5 mm², Rastermaß 5/5,08 mm,

32329767
4489223
100 Stk
CH
85369010
255-402
beantwortete(n) Fragen weitere Varianten

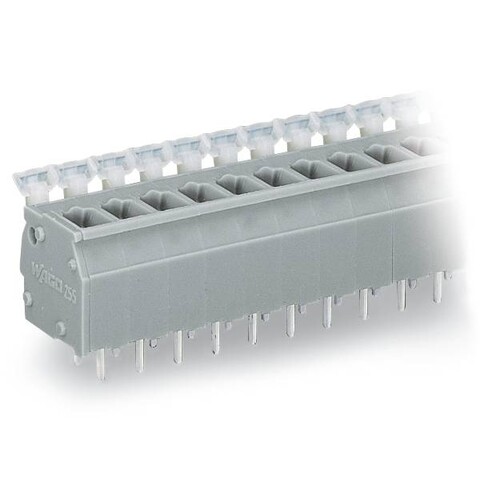

Leiterplattenklemme, Drücker, 2,5 mm², Rastermaß 5/5,08 mm, 2-polig, CAGE CLAMP®, Brückungsmöglichkeit, 2,50 mm², grau
Anmerkungen zur LIMMERT-KI

Die Wago Leiterplattenklemme 255-402 ist eine hochmoderne Verbindungslösung mit einem Push-Button-Mechanismus, der eine einfache und werkzeugfreie Bedienung ermöglicht. Mit einem maximalen Leiterquerschnitt von 2,5 mm² und einem Rastermaß von 5/5,08 mm ist diese 2-polige Klemme ideal für den Einsatz in verschiedenen Anwendungen, einschließlich Ex-e-Anwendungen. Die CAGE CLAMP®-Technologie sorgt für eine zuverlässige und sichere Verbindung, während die graue Gehäusefarbe eine ansprechende Optik bietet. Die Klemme ist für feindrähtige und eindrähtige Leiter geeignet und bietet eine Betriebstemperatur von -60 bis +105 °C. Mit einer Nennspannung von 176 V und einem Nennstrom von 16 A ist sie eine robuste Wahl für anspruchsvolle elektrische Anwendungen.

Produktinfos

Anzahl der Pole: 2
Rastermaß: 5/5,08 mm
Maximaler Leiterquerschnitt: 2,5 mm²
Anschlussart: CAGE CLAMP®
Betriebstemperaturbereich: -60 … +105 °C
Nennspannung: 176 V
Nennstrom: 16 A
Gehäusefarbe: Grau
Anschluss für feindrähtige Leiter ohne Aderendhülse: 0,08 … 2,5 mm²
Anschluss für feindrähtige Leiter mit Aderendhülse: 0,25 … 1,5 mm²
Anschluss für eindrähtige Leiter: 0,08 … 2,5 mm²
Anschluss für mehrdrähtige Leiter: 0,08 … 2,5 mm²
Anschlusswinkel zur Leiterplatte: 90 °
Lötstiftlänge: 4 mm
Lötstiftmaße: 0,7 x 0,7 mm
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Anzahl der elektrischen Anschlüsse: 2
    Anzahl der Etagen: 1|0.25
    Gehäusefarbe: grau
    Rastermaß der Anschlüsse: 5|2.5 mm
    Anschlussart Leiter: Federzuganschluss
    Anschlussart Leiterplatte: Lötanschluss
    Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.08|2.5 mm²
    Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 1.5|0.25 mm²
    Anschließbarer Leiterquerschnitt eindrähtig: 0.08|2.5 mm²
    Anschließbarer Leiterquerschnitt mehrdrähtig: 0.08|2.5 mm²
    Weitere Details
    Höhe: 14.2|0.25 mm
    Schutzart (IP), montiert: -60|105
    Winkel Leiterplatte/Leiteranschluss: 90° (vertikal nach oben)
    Bemessungsstrom In: 24|2.5 A
    Bemessungsspannung: 320 V
    Bemessungsstoßspannung: 4 kV
    Überspannungskategorie: EV006167|2.5
    Verschmutzungsgrad: 2
    Werkstoff der Anschlussoberfläche: EV009526|2.5
    Durchmesser Anschlusspin: EV001251|105 mm
    Länge des Pins: 4|0.25 mm
    Werkstoff des Isolierkörpers: EV000403|2.5
    Brennbarkeitsklasse des Isolierstoffs nach UL94: EV004429|2.5
    Betriebstemperatur: -60|105 °C
    Art der Leiterplattenbefestigung: Anschlusskontakt
    Befestigungsart: EV000764|2.5
    Art der Banderolierung: EV000494|2.5
