250-109 Wago Leiterplattenklemme, Drücker, 1,5 mm², Rastermaß 3,5 mm, 9-

32329760
4488951
35 Stk
CH
85369010
250-109
beantwortete(n) Fragen weitere Varianten
Leiterplattenklemme, Drücker, 1,5 mm², Rastermaß 3,5 mm, 9-polig, Push-in CAGE CLAMP®, 1,50 mm², grau
Anmerkungen zur LIMMERT-KI

Die Wago Leiterplattenklemme 250-109 ist eine kompakte und zuverlässige Lösung für die Verbindung von Leiterplatten. Mit einem Rastermaß von 3,5 mm und einer maximalen Leiterquerschnitt von 1,5 mm² bietet sie eine hervorragende Leistung in einem kompakten Format. Die Push-in CAGE CLAMP® Technologie ermöglicht eine einfache und schnelle Verbindung von eindrähtigen und feindrähtigen Leitern. Die Klemme ist für eine Betriebstemperatur von -60 bis +105 °C ausgelegt und erfüllt die Anforderungen der Normen IEC/EN 60664-1 mit einer Nennspannung von 160 V und einem Nennstrom von 8 A. Hergestellt aus hochwertigem Polyamid 66 (PA 66) in grauer Farbe, ist sie auch flammwidrig nach UL94 V0. Diese Leiterplattenklemme ist die ideale Wahl für Anwendungen in der Automatisierungstechnik und der Elektroinstallation.

Produktinfos

Anzahl der Pole: 9
Rastermaß: 3,5 mm
Maximaler Leiterquerschnitt: 1,5 mm²
Anschlussart: Push-in CAGE CLAMP®
Betriebstemperaturbereich: -60 … +105 °C
Nennspannung (IEC): 160 V
Nennstrom (IEC): 8 A
Material des Gehäuses: Polyamid 66 (PA 66)
Flammwidrigkeit: UL94 V0
Farbe: Grau

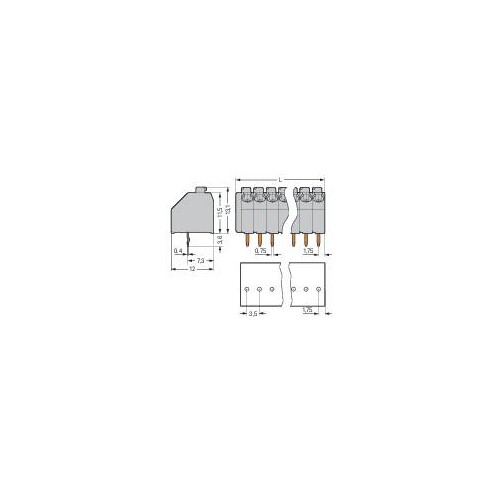

Abmessungen (B x H x T): 33 mm x 16,7 mm x 12 mm
Anschluss für feindrähtige Leiter: 0,2 … 1,5 mm²
Anschluss für eindrähtige Leiter: 0,2 … 1,5 mm²
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Anzahl der elektrischen Anschlüsse: 9
    Anzahl der Etagen: 1|0.25
    Gehäusefarbe: grau
    Rastermaß der Anschlüsse: 3.5|1.5 mm
    Anschlussart Leiter: Federzuganschluss
    Anschlussart Leiterplatte: Lötanschluss
    Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.2|1.5 mm²
    Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 1|0.25 mm²
    Anschließbarer Leiterquerschnitt eindrähtig: 0.2|1.5 mm²
    Anschließbarer Leiterquerschnitt mehrdrähtig: 0.2|1.5 mm²
    Weitere Details
    Höhe: 13.1|0.25 mm
    Schutzart (IP), montiert: -60|105
    Winkel Leiterplatte/Leiteranschluss: 45°/135° (schräg nach oben)
    Bemessungsstrom In: 8|1.5 A
    Bemessungsspannung: 160 V
    Bemessungsstoßspannung: 2.5 kV
    Überspannungskategorie: EV006167|1.5
    Verschmutzungsgrad: 2
    Werkstoff der Anschlussoberfläche: EV009526|1.5
    Durchmesser Anschlusspin: EV001251|105 mm
    Länge des Pins: 3.6|0.25 mm
    Werkstoff des Isolierkörpers: EV000403|1.5
    Brennbarkeitsklasse des Isolierstoffs nach UL94: EV004429|1.5
    Betriebstemperatur: -60|105 °C
    Art der Leiterplattenbefestigung: Anschlusskontakt
    Befestigungsart: EV000764|1.5
    Art der Banderolierung: EV000494|1.5
