250-107 Wago Leiterplattenklemme, Drücker, 1,5 mm², Rastermaß 3,5 mm, 7-

32329753
4488949
45 Stk
CH
85369010
250-107
beantwortete(n) Fragen weitere Varianten
Leiterplattenklemme, Drücker, 1,5 mm², Rastermaß 3,5 mm, 7-polig, Push-in CAGE CLAMP®, 1,50 mm², grau
Anmerkungen zur LIMMERT-KI

Die Wago Leiterplattenklemme 250-107 ist eine kompakte und zuverlässige Lösung für die Verbindung von Drähten auf Leiterplatten. Mit einem Leiterquerschnitt von bis zu 1,5 mm² und einem Rastermaß von 3,5 mm bietet diese 7-polige Klemme eine einfache und sichere Verbindungstechnik durch das Push-in CAGE CLAMP®-System. Sie ist für eindrähtige und feindrähtige Leiter geeignet und ermöglicht eine komfortable Verdrahtung durch die 45°-Leitereinführung. Die Klemme ist in einem robusten grauen Gehäuse untergebracht und kann in einem Temperaturbereich von -60 bis +105 °C eingesetzt werden. Diese Klemme ist ideal für Anwendungen in der Automatisierungstechnik und im Maschinenbau.

Produktinfos

Anschlussart: Push-in CAGE CLAMP®
Leiterquerschnitt: 1,5 mm²
Rastermaß: 3,5 mm
Polzahl: 7
Bemessungsspannung (III / 3): 160 V
Bemessungsstrom: 8 A
Abisolierlänge: 8,5 - 9,5 mm
Leiteranschlussrichtung: 45 °

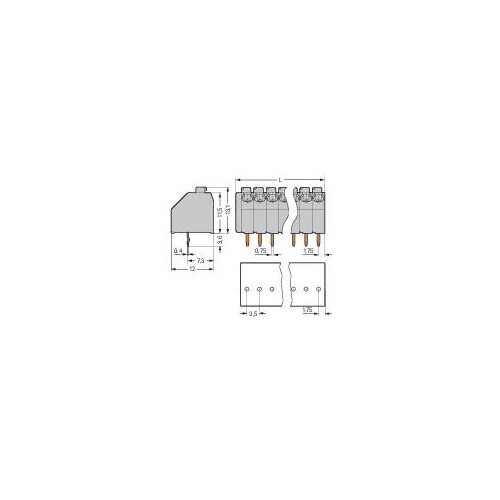

Breite: 26 mm
Höhe: 16,7 mm
Tiefe: 12 mm
Farbe: Grau
Temperaturbereich: -60 … +105 °C
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Anzahl der elektrischen Anschlüsse: 7
    Anzahl der Etagen: 1|0.25
    Gehäusefarbe: grau
    Rastermaß der Anschlüsse: 3.5|1.5 mm
    Anschlussart Leiter: Federzuganschluss
    Anschlussart Leiterplatte: Lötanschluss
    Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.2|1.5 mm²
    Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 1|0.25 mm²
    Anschließbarer Leiterquerschnitt eindrähtig: 0.2|1.5 mm²
    Anschließbarer Leiterquerschnitt mehrdrähtig: 0.2|1.5 mm²
    Weitere Details
    Höhe: 13.1|0.25 mm
    Schutzart (IP), montiert: -60|105
    Winkel Leiterplatte/Leiteranschluss: 45°/135° (schräg nach oben)
    Bemessungsstrom In: 8|1.5 A
    Bemessungsspannung: 160 V
    Bemessungsstoßspannung: 2.5 kV
    Überspannungskategorie: EV006167|1.5
    Verschmutzungsgrad: 2
    Werkstoff der Anschlussoberfläche: EV009526|1.5
    Durchmesser Anschlusspin: EV001251|105 mm
    Länge des Pins: 3.6|0.25 mm
    Werkstoff des Isolierkörpers: EV000403|1.5
    Brennbarkeitsklasse des Isolierstoffs nach UL94: EV004429|1.5
    Betriebstemperatur: -60|105 °C
    Art der Leiterplattenbefestigung: Anschlusskontakt
    Befestigungsart: EV000764|1.5
    Art der Banderolierung: EV000494|1.5
