250-104 Wago Leiterplattenklemme, Drücker, 1,5 mm², Rastermaß 3,5 mm, 4-

32329739
4488946
75 Stk
CH
85369010
250-104
beantwortete(n) Fragen weitere Varianten
Leiterplattenklemme, Drücker, 1,5 mm², Rastermaß 3,5 mm, 4-polig, Push-in CAGE CLAMP®, 1,50 mm², grau
Anmerkungen zur LIMMERT-KI

Die Wago Leiterplattenklemme 250-104 ist eine kompakte und vielseitige Lösung für die Verbindung von elektrischen Leitern. Mit einem Rastermaß von 3,5 mm und einer maximalen Leiterquerschnitt von 1,5 mm² ist sie ideal für die Verwendung in verschiedenen Anwendungen. Die Klemme bietet die Möglichkeit, eindrähtige und feindrähtige Leiter mit oder ohne Aderendhülsen anzuschließen. Ihre Drückerbetätigung ermöglicht ein einfaches und schnelles Anschließen sowie Lösen von Leitern. Die Klemme ist in der Farbe Blau gehalten und eignet sich für Leiterplattenkontaktierung. Sie ist für Temperaturen von -60 °C bis +105 °C ausgelegt und bietet eine zuverlässige Verbindung in anspruchsvollen Umgebungen.

Produktinfos

Anschlussart Leiter: Eindrähtig, feindrähtig mit Aderendhülse, feindrähtig ohne Aderendhülse
Anschlussart Leiterplatte: THT
Anzahl der Klemmstellen: 4
Anzahl der Ebenen: 1
Rastermaß: 3,5 mm
Leiterquerschnitt (eindrähtig): 1,5 mm²
Leiterquerschnitt (feindrähtig mit Aderendhülse): 1,5 mm²
Leiterquerschnitt (feindrähtig ohne Aderendhülse): 0,2 mm²
Gehäusefarbe: blau

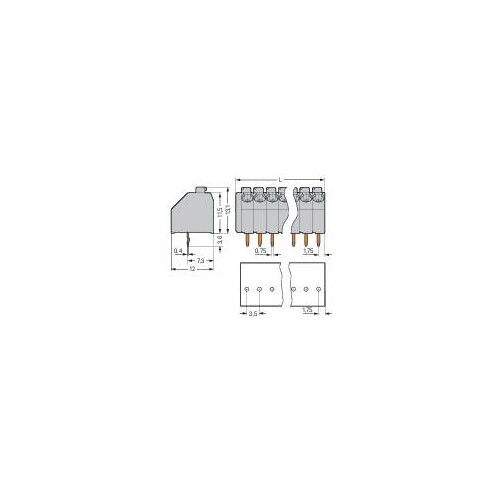

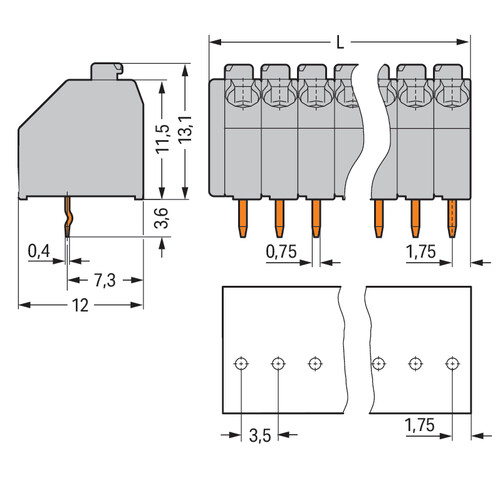

Abmessungen Breite: 15,5 mm
Abmessungen Höhe: 16,7 mm
Abmessungen Tiefe: 12 mm
Lötstiftlänge: 3,4 mm
Lötstiftabmessungen: 0,4 x 0,75 mm
Bohrlochdurchmesser: 1,1 mm (+0,1 mm)
Grenztemperaturbereich: -60 … +105 °C
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Anzahl der elektrischen Anschlüsse: 4
    Anzahl der Etagen: 1|0.25
    Gehäusefarbe: grau
    Rastermaß der Anschlüsse: 3.5|1.5 mm
    Anschlussart Leiter: Federzuganschluss
    Anschlussart Leiterplatte: Lötanschluss
    Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.2|1.5 mm²
    Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 1|0.25 mm²
    Anschließbarer Leiterquerschnitt eindrähtig: 0.2|1.5 mm²
    Anschließbarer Leiterquerschnitt mehrdrähtig: 0.2|1.5 mm²
    Weitere Details
    Höhe: 13.1|0.25 mm
    Schutzart (IP), montiert: -60|105
    Winkel Leiterplatte/Leiteranschluss: 45°/135° (schräg nach oben)
    Bemessungsstrom In: 8|1.5 A
    Bemessungsspannung: 160 V
    Bemessungsstoßspannung: 2.5 kV
    Überspannungskategorie: EV006167|1.5
    Verschmutzungsgrad: 2
    Werkstoff der Anschlussoberfläche: EV009526|1.5
    Durchmesser Anschlusspin: EV001251|105 mm
    Länge des Pins: 3.6|0.25 mm
    Werkstoff des Isolierkörpers: EV000403|1.5
    Brennbarkeitsklasse des Isolierstoffs nach UL94: EV004429|1.5
    Betriebstemperatur: -60|105 °C
    Art der Leiterplattenbefestigung: Anschlusskontakt
    Befestigungsart: EV000764|1.5
    Art der Banderolierung: EV000494|1.5
